6.2.3 GFCI functie
GFCI is een afkorting voor Ground-Fault Circuit Interrupter welke wordt gebruikt om
elektrische schokken te voorkomen. De omvormer is uitgerust met een geïntegreerde
RCD (Residual Current Protective Device) en RCM (Residual Current Operated
Monitor). De stroomsensor meet de hoeveelheid lekstroom en vergelijkt deze met de
ingestelde waarde. Als de hoeveelheid lekstroom boven het toegestane bereik komt
zal de RCD de omvormer loskoppelen van de AC belasting.
6.2.4 Detecteren van PV isolatie
De ISO functie is een beschermingsmechanisme. De omvormer meet de weerstanden
tussen zowel de positieve als de negatieve polen van het zonnepaneel en de aarde.
Als één van de twee gemeten waarden onder de limiet komt zal de omvormer het
contact met het net verbreken, zullen de uitgangsrelais open blijven staan en zal de
omvormer de melding 'PV isolation low' laten zien. De grenswaarde wordt bepaald
door de geldende normen. De fabrieksinstelling van onze PV omvormers is 5 Mohm.

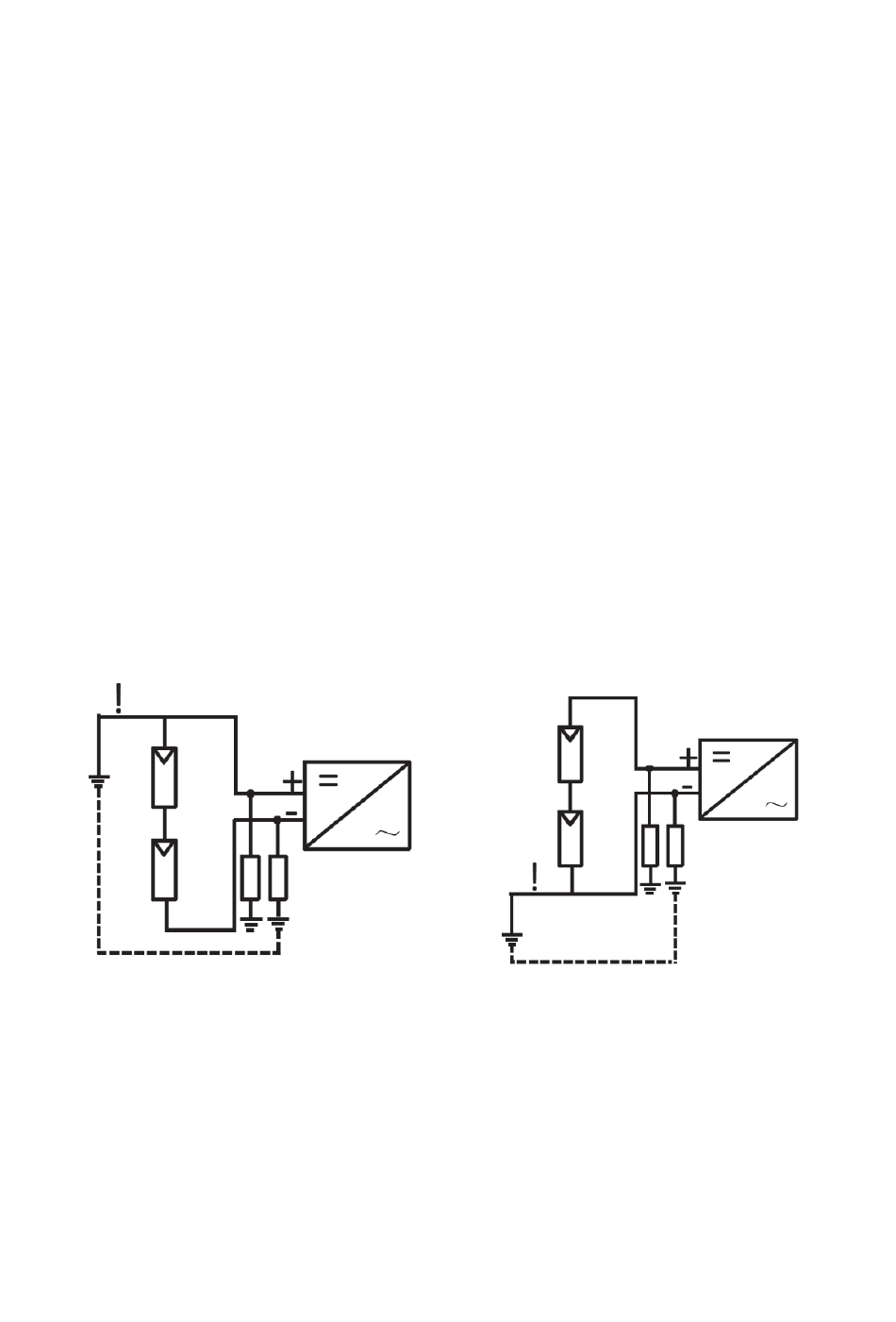

Het principe van het detecteren van de PV isolatie is vereenvoudigd weergegeven in
onderstaande afbeeldingen.
6.3 LCD scherm
Midden onderaan de omvormer is het LCD scherm te vinden. Hierop kan bijvoorbeeld
de omvormer status worden bekeken. Door middel van kloppen kan geschakeld
worden tussen de verschillende onderwerpen die weergegeven kunnen worden. Ook
kunnen een aantal parameters van de omvormer aangepast worden door middel van
kloppen.
