Bodem met laden monteren
Mocht u de variant met laden hebben, dan monteert u het bedbodem als volgt:
3.2.1
Plinten monteren
Stap 4. Plaats de 2 ladenblokken zoals afgebeeld in Figuur 4. Schroef vervolgens de plinten vast met de
meegeleverde schroeven bij de laden blokken. Zorg dat de plinten haaks op elkaar zitten met een hoek van
90
o
Stap 5. Positioneer vervolgens de bodem op de juiste afstand ten opzichte van de muur. De correcte afstanden
hiervoor staan aangegeven in Tabel 2. Afstand "x" is de afstand van bedbodem tot aan de muur in het geval
dat er geen hoofdeind geplaatst wordt. Wordt er wel een hoofdeind geplaatst dan moet deze tegen de muur
geplaats worden en dan moeten de afstanden "y" uit de tabel in acht worden genomen.
3.2.2
Kruizen monteren
Stap 6. Monteer vervolgens de 3 kruizen en positioneer deze zoals aangegeven in Figuur 5. Voor de afmeting
varianten 140 x 200 cm en 160 x 200 cm zijn er geen kruizen die hoeven te worden geplaatst.
Montage Handleiding: Waterbed Discount Premium Softside
graden.

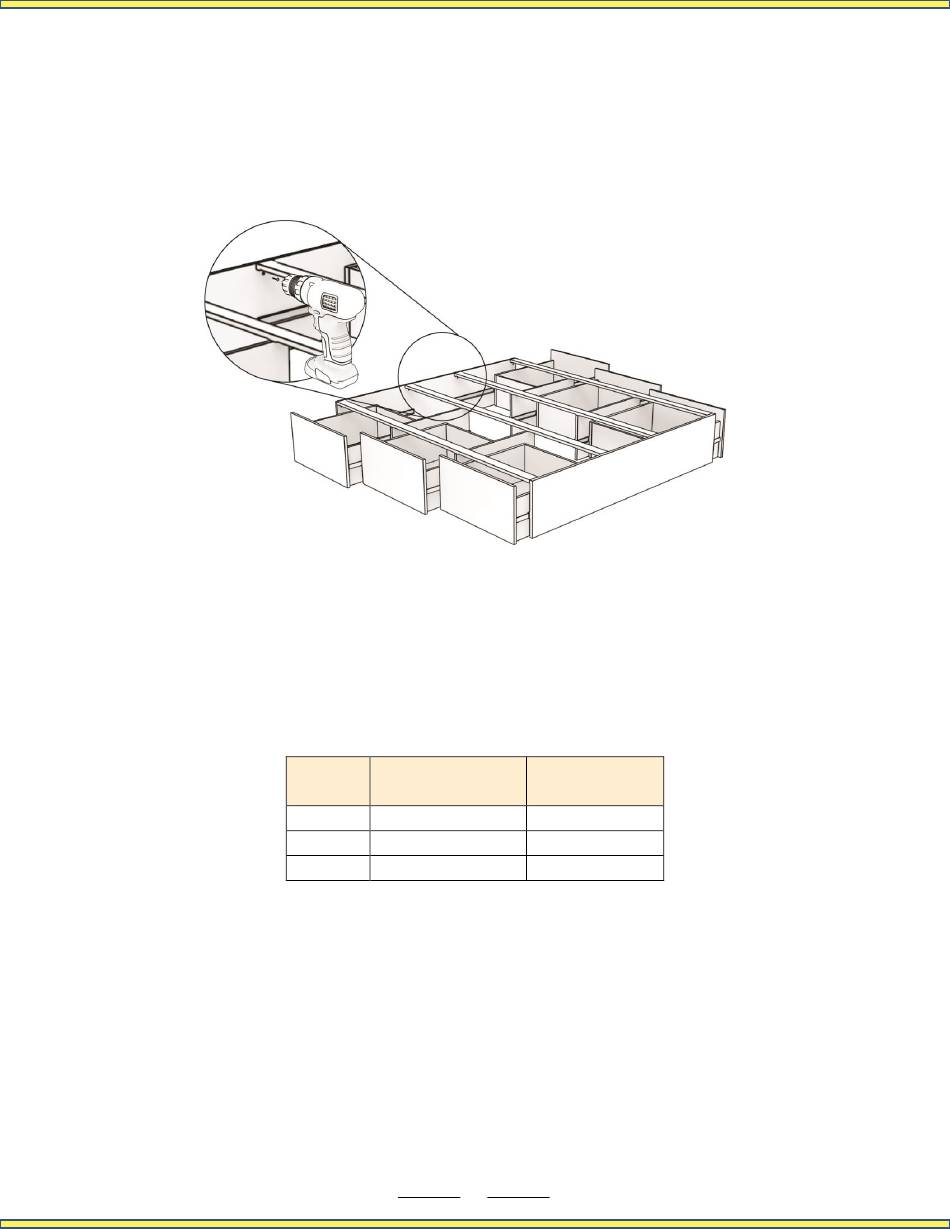

Figuur 4: Montage en positionering van de plinten voor een bodem met laden.
Bed lengte
(cm)
200
210
220
Tabel 2: Bedbodem afstand tot muur met of zonder een hoofdeind.
x, afstand tot muur
y, afstand tot muur
zonder hoofdeind (cm)
met hoofdeind (cm)
11,5
16,5
21,5
8
9
14
19
