MONTAGEHANDLEIDING PWM WANDPANEEL SR-2811PWM
INSTELLING WANDPANEEL:
Het DMX startadres is standaard vast ingesteld op 001 en kan niet gewijzigd worden.
Alle DMX controllers die aangesloten worden op het wandpaneel dienen ingesteld te worden op DMX adres 001.
Gebruikte DMX modus : 001 (kanaal 1:rood) / 002 (kanaal 2:groen) / 003 (kanaal 3:blauw) / 004 (kanaal 4:wit)

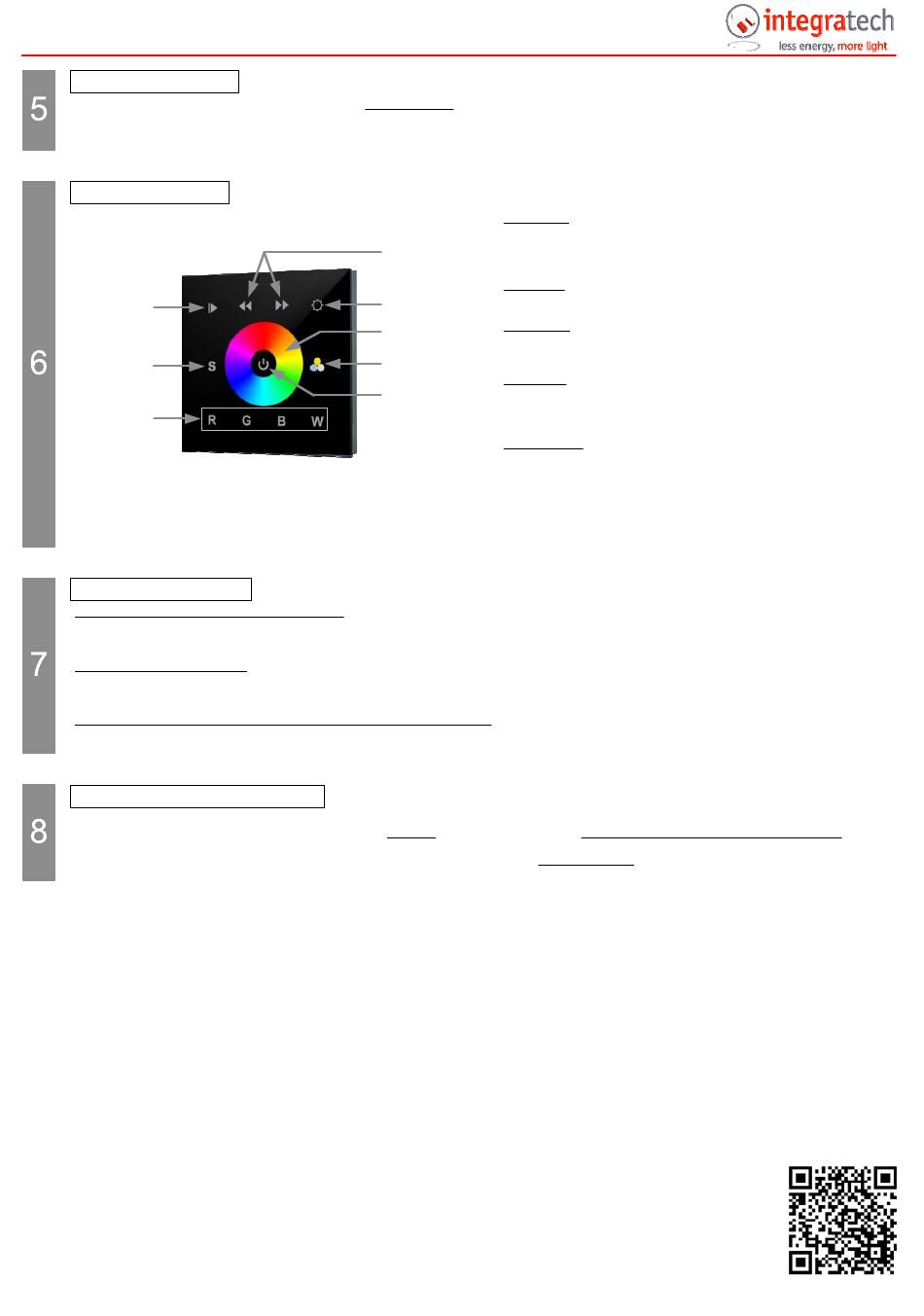

BEDIENING WANDPANEEL:
kleurenloop
geheugentoets
kleurkanalen
PROBLEMEN & OPLOSSINGEN:
Bij inschakelen van de spanning werkt de ledstrip niet:
Controleer of er 24VDC aanwezig is op de ingang (input) van het wandpaneel. De massa geleider (zwart) moet verbonden zijn met de – klem, de positieve geleider
(rood) met de + klem.
De ledstrips knipperen bij dimmen:
Controleer of de voeding niet te veel vermogen heeft. De voeding moet minimum voor 50% belast worden, anders kan een knippereffect optreden tijdens het
dimmen. Gebruik bv geen 240W voeding voor 100W ledstrips. Gebruik geen voedingen van het type PLC, ledstrips gaan dan mogelijk knipperen bij dimmen.
Indien de ledstrips gedimd worden dan worden ze uitgeschakeld na enkele minuten:
De gekozen voeding heeft onvoldoende vermogen. De ontvanger verbruikt tijdens het dimmen tot 10% van het totaal vermogen. Plaats een voeding met hoger
vermogen of splits het geheel op in meerdere ontvangers en voedingen.
KEUZE VAN DE VOEDING EN KABELSECTIE:
Gebruik minimum 10 à 20% marge bij de keuze van de ledvoeding. De led controller verbruikt tot 10% van het totaal vermogen tijden het dimmen!
Voorbeeld: totaal vermogen ledstrips = 144W, voeding 24VDC minimum 160W = HLG-240-24 kiezen. Voeding type PLC is niet geschikt voor dimming!
Gebruik geen te zware voeding (bv geen HLG-240 voor 100W ledstrips), de ledvoeding moet minimum voor 50% belast worden!
Gebruik een geschikte kabelsectie tussen voeding en ledstrip. Raadpleeg onze ledstrip handleiding op www.integratech.be/nl/downloads of scan de QR code.
INTEGRATECH BVBA | GROENSTRAAT 48 | BE3270 SCHERPENHEUVEL | +32 16 79 50 51 | www.integratech.be | info@integratech.be
Aan/uit toets:
Wandpaneel in- of uitschakelen.
Indien het wandpaneel ingeschakeld is, is een blauwe led actief.
snelheid kleurenloop
Indien uitgeschakeld een rode led.
Kleurenwiel:
Wrijf over het kleurenwiel om een kleur te kiezen
op/neer dimmen
Wit simulatie:
kleurenwiel
Met deze toets kan warm wit, neutraal wit en koud wit gesimuleerd worden
met de RGB kleuren.
wit simulatie
Kleurenloop:
Druk op de kleurenloop toets om de automatische kleurenloop te starten/pauzeren.
aan/uit toets
Druk tijdens de loop tweemaal kort achter elkaar om het volgende programma op
te roepen.
Geheugentoets:
U kan één favoriete kleuren of loop mode opslaan. Blijf drukken op de
geheugentoets tot de ledstrip even knippert. De kleur is nu opgeslagen.
Kleurkanalen:
Elke kleur kan apart in- of uitgeschakeld worden of gedimd worden. Druk
kort op een kleur om deze in- of uit te schakelen.
Druk lang op de gewenste kleur om op of neer te dimmen.
