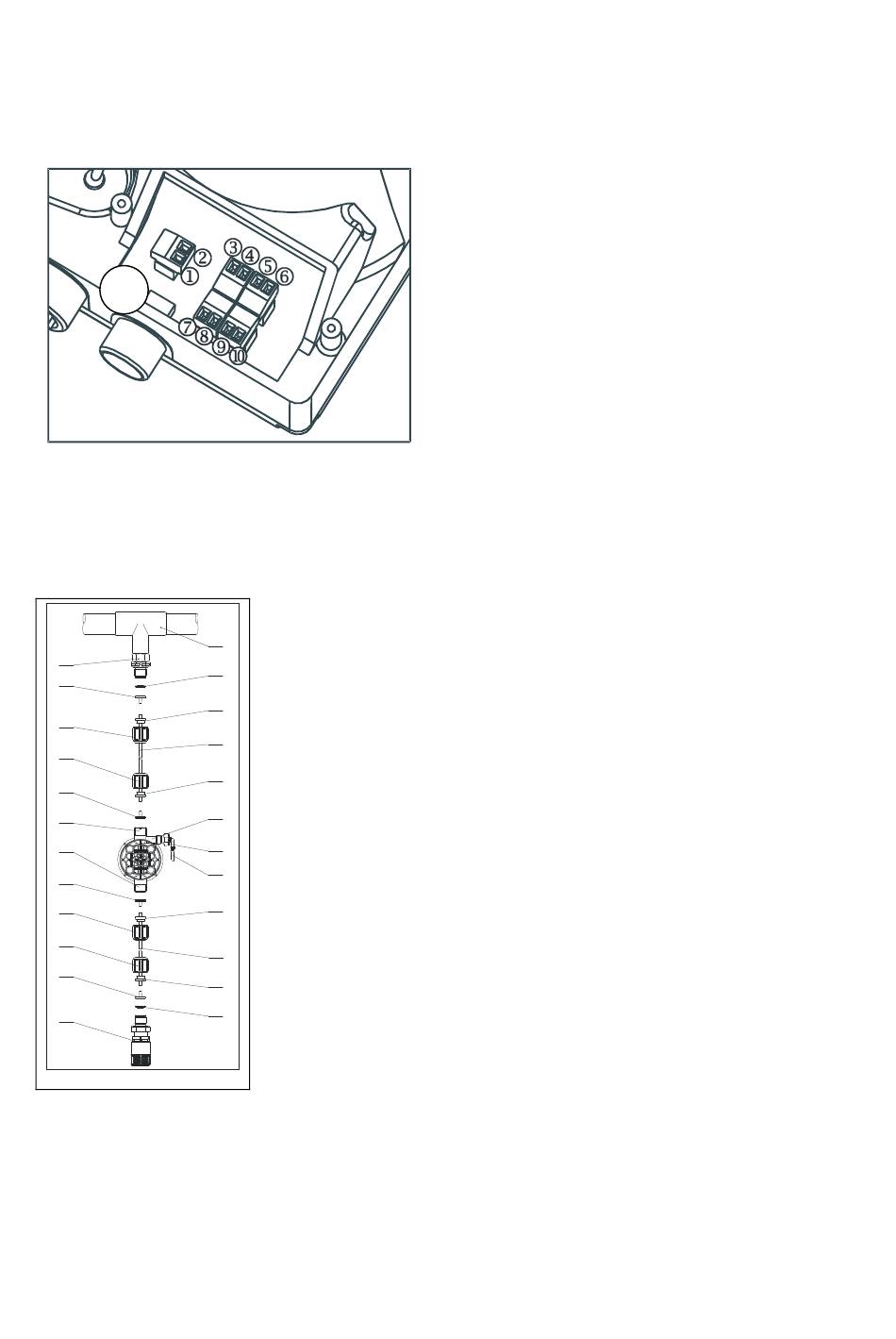

Hydrochemie-Conhag B.V. TEKNA EVO TPG serie 022009
1. Doseerleiding
2. Injectieventiel
1
3. Afdichtingring
3
4. Slangpilaar
5
5. Klemring
6. Wartelmoer
7
7. Persslang
5
8. Persventiel
9. Doseerkop
9
10. Ontluchtingskraan
11. Zuigventiel
12. Zuigslang
5
13. Voetfilter
14. Ontluchtingskraan aansluiting
5
3
1 + 2 = alarm relais
3
= 4 – 20 mA (+) ingangssignaal
4
= 4 – 20 mA (-) ingangsignaal
5 + 6 = afstandsbediening
7 + 8 = externe puls aansluiting
(watermeter / zwembadautomatisering)
9 + 10 = flow sensor
B
= ingang niveau
