Elektrische aansluiting
Om de meetfout onder 0,1 % te houden, moet de stroommeter een interne weerstand hebben
van < 0,7 Ω. Houd de positie van de jumper aan volgens de volgende tabel.

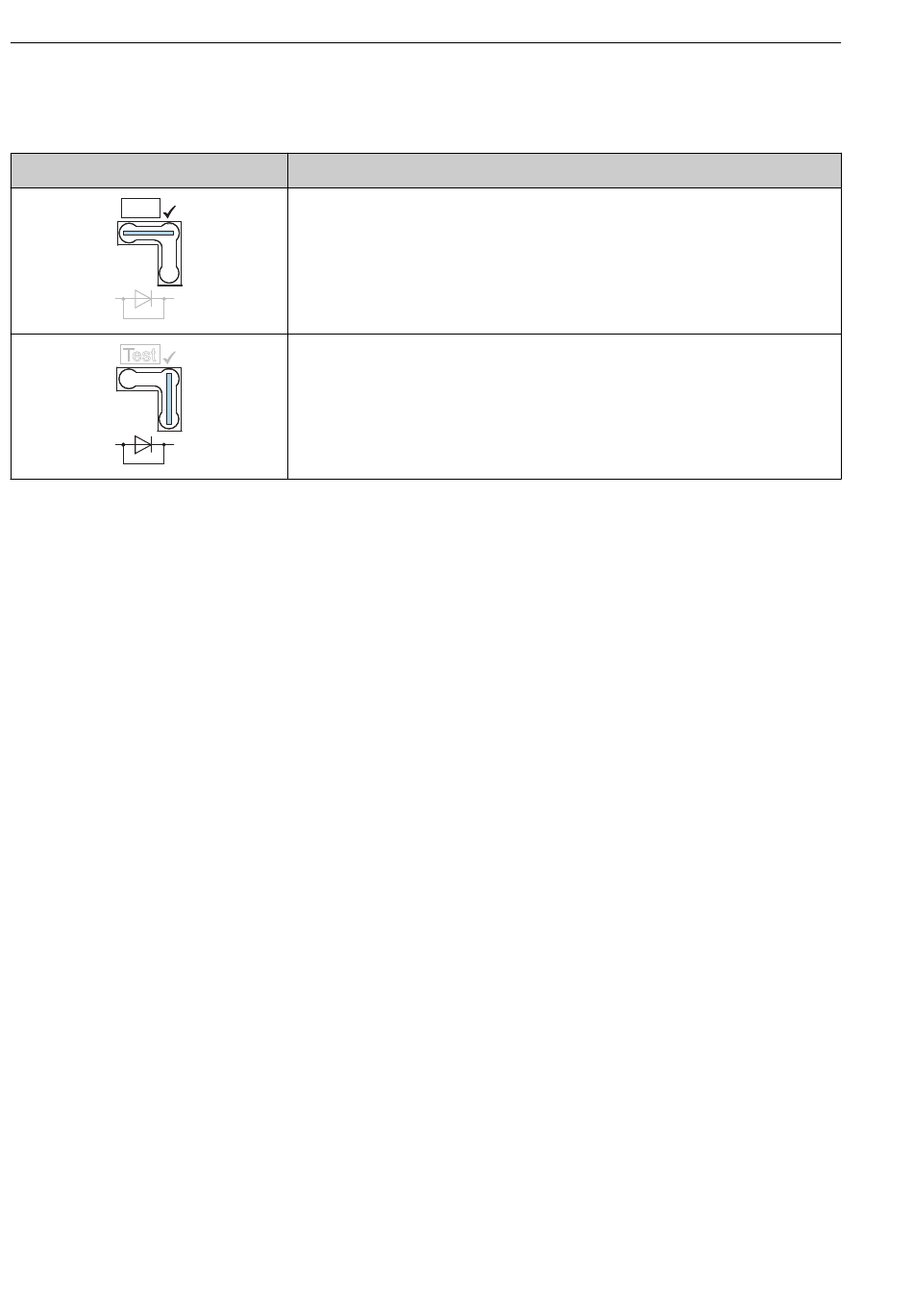

Positie jumper voor testsignaal
Test
Test
6.2.2
Klemmen
• Voedingsspanning en interne aardklem: 0,5 ... 2,5 mm
• Externe aardklem: 0,5 ... 4 mm
6.2.3
Kabelspecificatie
• Endress+Hauser adviseert gebruik te maken van getwiste, afgeschermde tweedraads kabels.
• Kabeldiameter: 5 ... 9 mm (0,2 ... 0,35 in)
14
Beschrijving
• Meten 4 ... 20 mA testsignaal via positieve en negatieve testklem: mogelijk.
(zo kan de uitgangsstroom worden gemeten zonder onderbreking via de
diode.)
• Uitleveringsstatus
• Minimale voedingsspanning: 11,5 V DC
• Meten 4 ... 20 mA testsignaal via positieve en negatieve testklem: niet
mogelijk
• Minimale voedingsspanning: 10,5 V DC
2
(20 ... 12 AWG)
Cerabar S PMC71, PMP71, PMP75
2
(20 ... 14 AWG)
Endress+Hauser
