Samenvatting van Inhoud voor ALPA MII
- Pagina 1 Gebruikershandleiding voor voorversterker, muziek server, CD ripping station “ALPA MII” 2020-10-10...
-
Pagina 2: Inhoudsopgave
Inhoud In gebruik name ............................3 Introductie ............................3 Voeding ............................... 3 Netwerk............................... 3 Ingangskanalen ........................... 3 Platenspeler ............................4 Bluetooth receiver ..........................4 Uitgangskanalen ..........................4 App ..............................5 Volume regeling en kanaal instelling ....................6 Volume en kanaal instelling via afstandsbediening ................7 Muziek server ............................ -
Pagina 3: In Gebruik Name

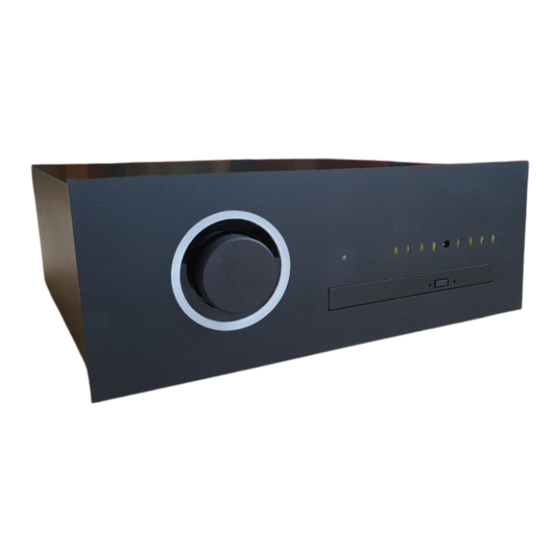

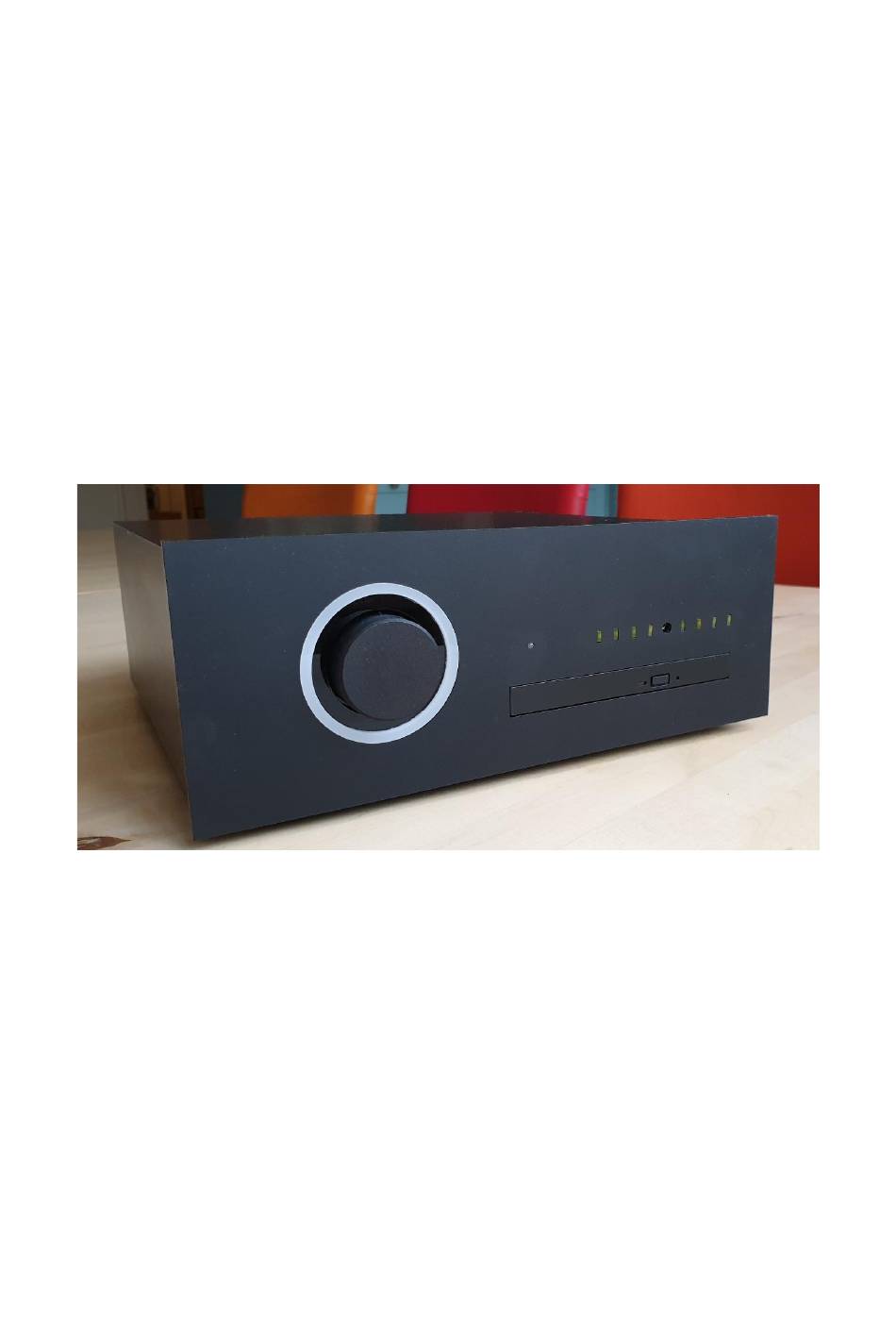

In gebruik name Introductie Wij feliciteren u met de aanschaf of zelfbouw van de “ALPA MII” en hopen dat u hier lang plezier van heeft! De “ALPA MII” is een voorversterker, muziek server, Bluetooth receiver en CD ripping station. De uitgang dient aangesloten te worden op een eindversterker of op actieve luidsprekers. -
Pagina 4: Platenspeler
Platenspeler De platenspeler wordt aangesloten op kanaal 1. Verbind de aarddraad van de platenspeler met de connector net onder de netwerkconnector. Voor moving coil elementen moet extra versterking worden ingeschakeld via 2 jumpers op een printplaat (zie Technische informatie). Indien geen platenspeler is aangesloten, verdient het aanbeveling om de ingang kort te sluiten. Dit vermindert de brom die hoorbaar is wanneer dit kanaal gekozen is. -
Pagina 5: App
Diverse functies kunnen via “de app” (op smartphone en tablet) bediend worden. Menu Installatie Hiervoor moet u eerst het IP adres van het systeem (streamer) achterhalen: • Start een internet browser open een computer en type in de adresbalk: streamer:9000 •... -
Pagina 6: Volume Regeling En Kanaal Instelling
Volume regeling en kanaal instelling Door kort op de knop te drukken wordt het volgende kanaal geselecteerd. Het volume kan geregeld worden door te draaien aan de grote knop. De volume sterkte wordt aangegeven door een LED ring. Deze LED, evenals de kanaal LED wordt na een minuut uitgeschakeld na een wijziging. -
Pagina 7: Volume En Kanaal Instelling Via Afstandsbediening
Volume en kanaal instelling via afstandsbediening Het volume en de kanaalinstelling kan ook geregeld worden via een Philips, Sony of Hitachi TV infrarood afstandsbediening. De volume regeling via de TV afstandsbediening kan onwenselijk zijn. Bijvoorbeeld, wanneer u volume wijzigt terwijl u TV kijkt en de voorversterker niet op het TV kanaal staat. -
Pagina 8: Muziek Server
Muziek server Introductie De voorversterker bevat een computer (“Raspberry Pi”) met hoge kwaliteit DAC kaart. De DAC is aangesloten op kanaal 6. Op de computer draait een muziek server (“Logitech Media Server”). Met de muziek server is het mogelijk om de volgende muziekbronnen af te spelen: •... -
Pagina 9: Spotify Instellen
Spotify instellen Om Spotify te gebruiken is het noodzakelijk om een Premium Spotify abonnement te hebben. De Spotify gebruikersnaam en wachtwoord worden ingesteld m.b.v. een internet browser (bijvoorbeeld Safari, Chrome, Edge): • Start de internet browser en type in de adresbalk: streamer:9000 Met de getoonde pagina kunt u de muziek server ook bedienen, maar met een app op de smartphone gaat dit veel gebruikersvriendelijker. -
Pagina 10: Internet Radio En Favorieten
Internet radio en favorieten Om uw radiostation te vinden moet u een aantal menu’s doorlopen. Het is onhandig om dit iedere keer opnieuw te doen. Voor het gemak kunt u het station op slaan in Favorieten: Squeeze Ctrl: • Klik op: Now Playing (bovenaan) •... -
Pagina 11: Muziekbestanden Beheren
Muziekbestanden beheren De bestanden op de muziek server kunt u benaderen vanaf uw computer. In Windows: • Open de Verkenner • In de adres balk type: \\streamer\UsbDisk \\streamer\UsbDisk2 • Nu ziet u de mappen met muziek bestanden In Mac OS: •... -
Pagina 12: Cd Afspelen
CD afspelen Er zijn twee mogelijkheden op de CD speler te bedienen: 1. Via “IPeng” of “Squeeze Ctrl”. “CDPlayer” menu vind u onder hoofdmenu “Extra’s”. 2. Via “de app”. Het is mogelijk om de CD automatisch af te spelen wanneer deze geplaatst is. -
Pagina 13: Cd Rippen
CD rippen U kunt CD’s rippen met de ingebouwde CD speler of op een computer. Rippen met ingebouwde CD speler U kunt met de app de CD bedienen en rippen. Automatisch wordt de track informatie en hoes afbeelding opgehaald indien beschikbaar. De geripte bestanden komen in de folder “Ripped”... -
Pagina 14: Rippen Op Een Computer
Rippen op een computer Het verdient aanbeveling om te rippen naar FLAC formaat omdat dit formaat gecomprimeerd en zonder verlies van data is. MP3 formaat comprimeert meer maar is ook hoorbaar slechter. Op een Mac: • Download: https://www.mediahuman.com/audio-converter • Nadat het programma geïnstalleerd is en opgestart kies je: FLAC, 44100Hz. •... -
Pagina 15: Cd Hoes Afbeelding Vinden
CD hoes afbeelding vinden Met de app is het mogelijk om een CD hoes te vinden. Klik op het menu en dan dan op “Find CD Cover”. Vul de artiest en album titel in. Klik op “FIND CD COVER”. Bijvoorbeeld: Het CD hoes bestand komt in de folder “Ripped”... -
Pagina 16: Room Correction
Room correction Met ‘room correction’ is het mogelijk om kamerresonanties te compenseren. De voorversterker dien dan de “Hifiberry DAC+ DSP” kaart te bevatten Het maken van een filter vereist extra hulpmiddelen zoals een meetmicrofoon, speciale software. Zie Technische informatie. Met de app kan je een Room Correction filter instellen. Deze filters kunt u ook benaderen vanuit een PC: \\streamer\RoomCorrection Met het menu “Room correction profiles”... -
Pagina 17: Technische Informatie
Technische informatie USB memory stick De muziek server is voorbereid voor twee USB memory sticks. Als u een wilt vervangen moet deze eerst geformatteerd worden met NTFS formaat (op een PC). Vervolgens kunt een map (folder) hier op aanmaken. Daarna instellen als volgt: •... -
Pagina 18: Subwoofer Uitgang Stereo/Mono
Subwoofer uitgang stereo/mono Uitgang A kan gebruikt worden voor een mono subwoofer. Op de print plaatst u dan de jumpers in Mono stand. Room correction De gebruikte DAC is van het type: HifiBerry DAC+ DSP. Hiermee is het mogelijk om ‘room correction’ te doen. Daarvoor heeft u het volgende nodig: •... -
Pagina 19: Muziek Server Uitzetten
Muziek server uitzetten De muziek server draait op een Linux besturingssysteem. Hoewel de kans erg klein is, kan het SD geheugenkaartje corrupt raken als je de spanning zomaar uitzet. Dit kan natuurlijk gebeuren bij een netspanningsuitval. De “nette” manier is om de muziek server softwarematig uit te zetten met de app: Zelfbouw De gedetailleerde bouw van dit apparaat staat beschreven op: www.scratchart.nl...
