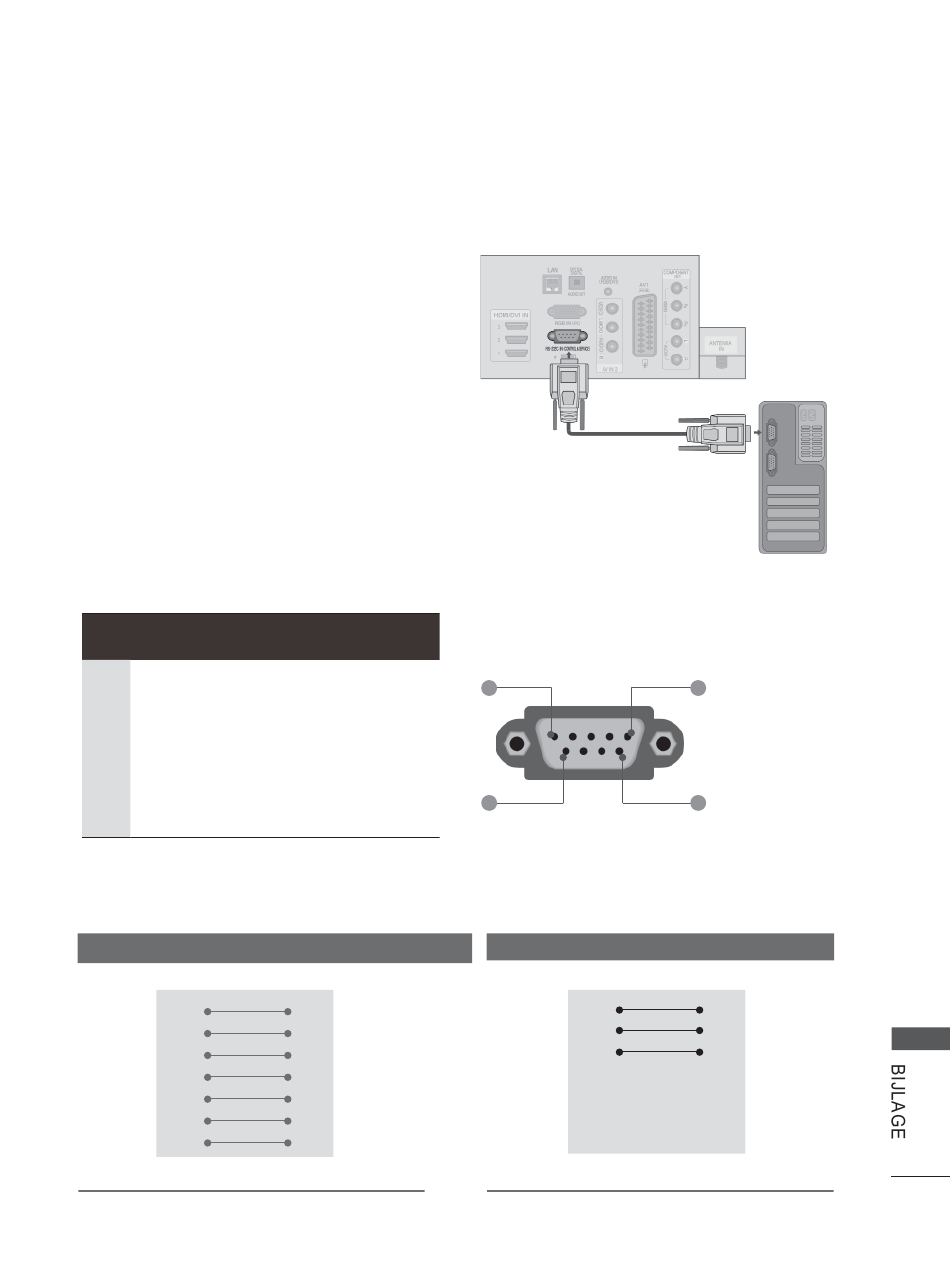

SETUP EXTERN BESTURINGSSYSTEEM
Setup RS-232C
Verbind de RS-232C-ingang met een extern
besturingssysteem
(zoals een computer of een A/V-besturingssysteem)
om de functies van de tv extern te besturen.
Verbind de seriële poort van het besturingssysteem met
de RS-232C-ingang op het achterpaneel van de tv.
Opmerking: De RS-232C-verbindingskabel wordt niet
geleverd bij de tv.
Type verbinding; mannelijke D-Sub 9-plug
Nr.
Naam plug
1
Geen verbinding
RXD ( Data ontvangen )
2
TXD ( Data versturen )
3
DTR ( DTE kant klaar )
4
GND
5
DSR ( DCE kant klaa r)
6
RTS ( Klaar om te versturen )
7
CTS ( Oké om te versturen )
8
Geen verbinding
9
RS-232C-configuraties
Configuraties met 7 draden ( Standaard RS-232C-kabel )
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
TV
3
TXD
2
RXD
5
GND
6
DSR
4
DTR
8
CTS
7
RTS
D-Sub 9
1
6
Configuraties met 3 draden ( Niet-standaard )
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
5
9
TV
3
TXD
2
RXD
5
GND
6
DTR
4
DSR
7
RTS
8
CTS
D-Sub 9
