a 3 stuks montagebescherming
voor het opvulstuk bij de montage
van de bevestigingskolom
b 2 slangklemmen
voor de bevestiging van de luchtaf-
voerbuis
c 1 reduceerstuk
voor een luchtafvoer C 125 mm.
d 1 terugslagklep
die in de uitblaastuit van de motor-
eenheid wordt ingebouwd (alleen bij
luchtafvoer).
e Bovenste montageplaat
voor de bevestiging van het opvul-
stuk
f Middelste montageplaat
voor de bevestiging van het opvul-
stuk
g Onderste montageplaat
voor de bevestiging van het appa-
raat
h Ombouwset voor luchtcirculatie
met luchtombuiger en aluminium
slang
Deze set wordt niet bijgevoegd,
maar moet worden nabesteld.
Zie hoofdstuk: "Technische gege-
vens".
Montage-aanwijzing

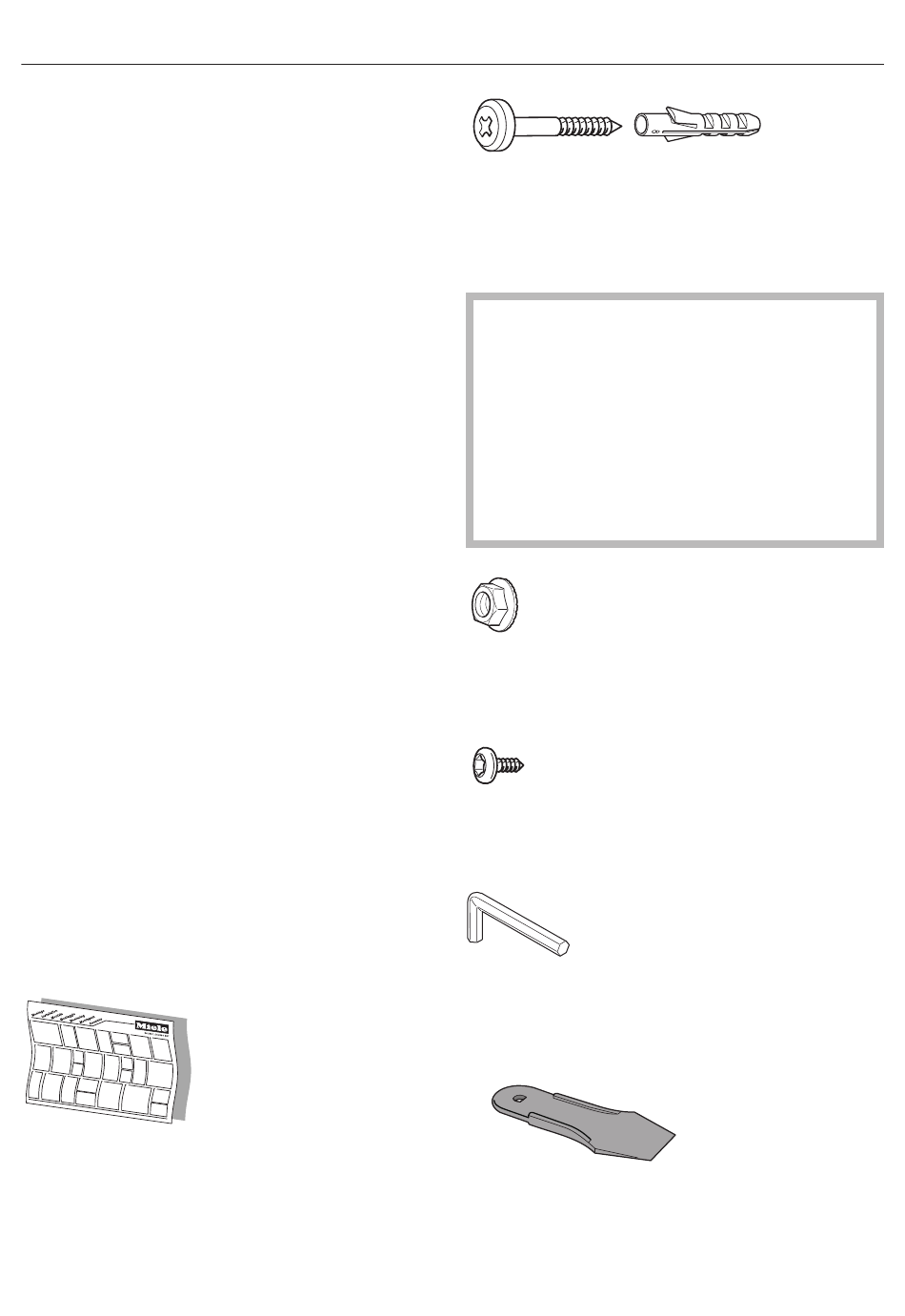

7 schroeven 5 x 40 mm en
7 pluggen S 8
voor de bevestiging van de montage-
plaat aan de muur
De schroeven en pluggen zijn ge-
schikt voor een massieve muurcon-
structie.
Gebruik voor andersoortige muur-
constructies bevestigingsmateriaal
dat daarbij past.
Let er op dat de muur stevig genoeg
is voor de afzuigkap.
2 borgmoeren M 6
voor de bevestiging van het apparaat
2 schroeven 3,9 x 7,5 mm
voor de bevestiging van de kolom
1 inbussleutel
voor het stellen van het apparaat in de
hoogte
1 spatel
voor het demonteren van de kolom
Montage
21
