2.5. Aansluiten van de afstands-
bediening en voedingseenheid
Naast de ketelregeling heeft de VAG5000-Basic de
mogelijkheid een externe circulatiepomp aan te sturen,
of een indirecte boiler in temperatuur te regelen.
Externe circulatiepomp: (Schema 1, pagina 4).
Wanneer de ketel geen interne cv-pomp heeft, kan de
pomp op de VS5550 aangesloten worden, volgens naast
staande detailtekening.
Indirect gestookte boiler: (schema 2, pag 4).
Sluit de potentiaalvrije contact klem 33-34 aan op
de boilerthermostaat-ingang van de ketel.
De boilertemperatuur opnemer is niet meegeleverd.

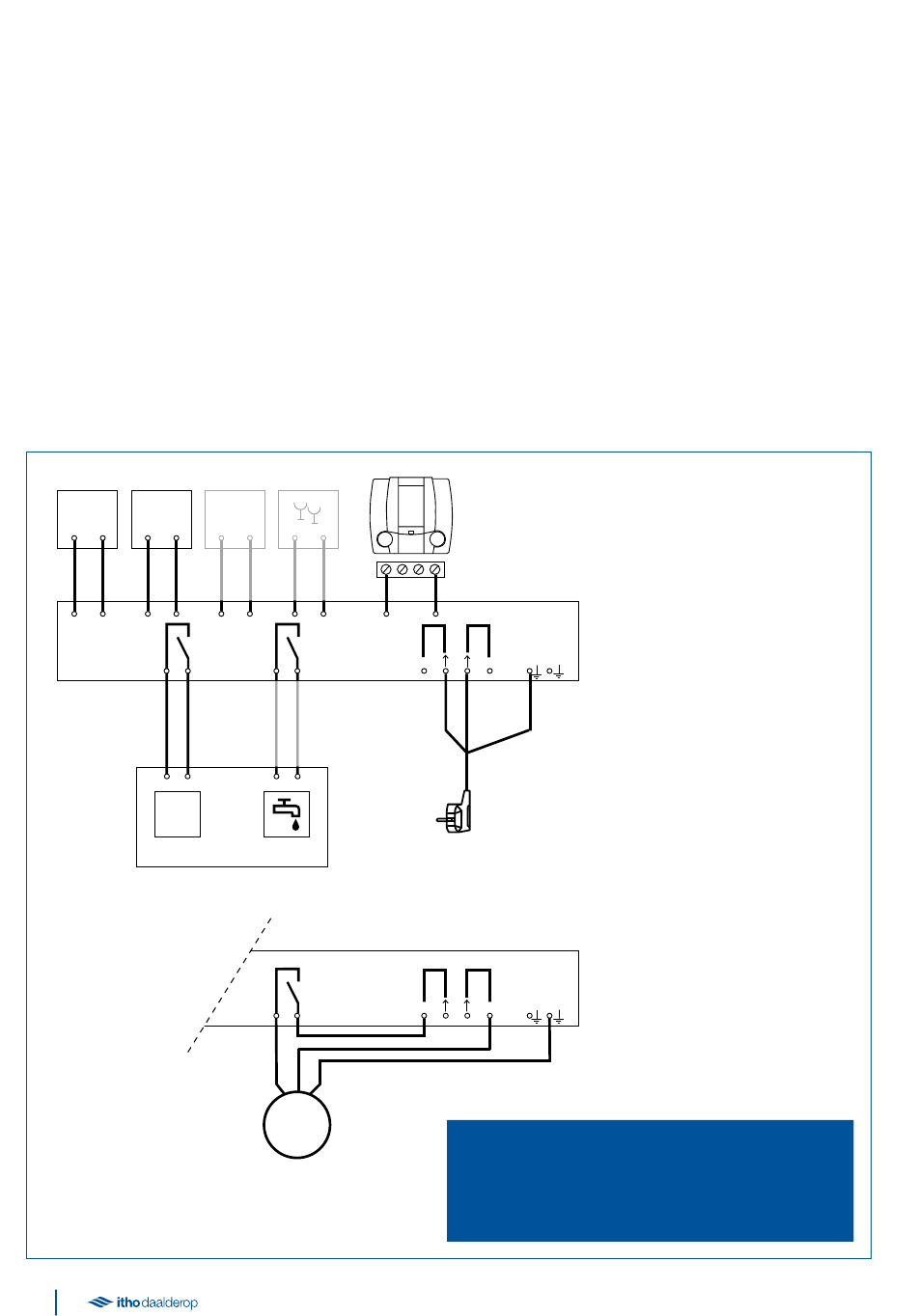

2.6. Elektrisch aansluitschema
TT1
TT2
ZVF 210
ZAF 500
1
2
3
4
Basic VS5550
aan/uit
31
32
CV
8
TT3
X1
TO 6-45
5
6
7
8
33
34
A1
Tapwater
CV-ketel
Basic VS5550
33
34
M
P1
Circulatiepomp
max. 3 A
Indien de ketel wel voorzien is van een pomp en er geen
indirect gestookte boiler geregeld wordt, blijven de
klemmen 33-34 vrij.
Handel als volgt:
●
Sluit de opnemers, ketel en afstandbediening aan
volgens het aansluitschema.
●
Sluit het meegeleverde aansluitsnoer aan.
●
Bevestig op iedere kabel een trekontlasting en
controleer of deze de kabel vastklemt.
●
Plaats de klemmen afdekkap.
●
Steek dan pas de stekker in het stopcontact.
N1.1
1
4
20
21
43
44
Voeding
230 VAC
43
44
230 VAC
ä
Let op!
De uitgangen van de voedingseenheid zijn
potentiaalvrij, de spanning komt uit de ketel. Dit kan
een onveilige spanning zijn!
N1
TT1 aanvoertemperatuur
TT2 buitentemperatuur
TT3 boilertemperatuur
(alleen nodig bij schema 2,
op pagina 4)
X1
overwerktimer
N1.1 afstandsbediening SR 5851
N1
N1
voedings- en schakelunit
VS5550
A1
ketel/tapwater
P1
circulatiepomp
