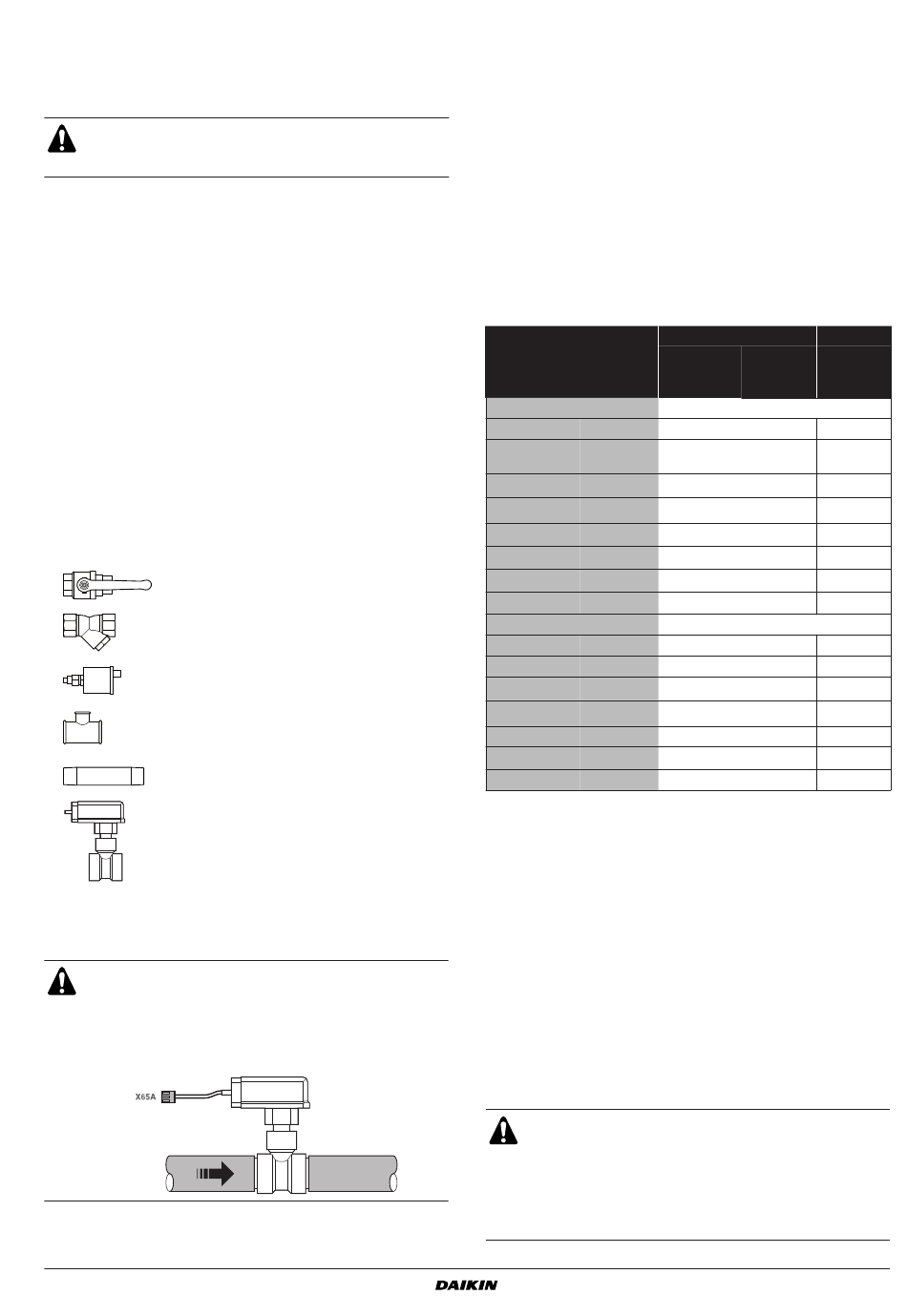

C
ONTROLE VAN HET WATERCIRCUIT
De units zijn uitgerust met een waterinlaat en -uitlaat voor aansluiting
op een koelwatercircuit. Dit circuit moet worden voorzien door een
erkend technicus en in overeenstemming zijn met de geldende
Europese en nationale reglementeringen.
De unit mag alleen in een gesloten-watersysteem worden
gebruikt. Gebruik in een open-watercircuit kan leiden tot
overmatig roesten van de waterleiding.
Controleer de volgende punten vooraleer de montage van de unit
verder te zetten:
■
Extra onderdelen niet bij de unit geleverd
1
Er moet een circulatiepomp worden voorzien die het water
rechtstreeks in de warmtewisselaar brengt.
2
Alle lage punten van het systeem moeten worden voorzien van
afvoerstoppen. Dit maakt het mogelijk om bij onderhoud of
volledige stopzetting van het systeem het hele circuit te laten
afvoeren.
3
Trillingsdempers worden aanbevolen in alle leidingen die
verbonden zijn met de koeler om spanningen in de leidingen en
overbrenging van trillingen en geluid te voorkomen.
■
Extra waterleiding bij de unit geleverd
Alle extra waterleidingen moeten in overeenstemming met het
leidingschema in de gebruiksaanwijzing in het systeem worden
geïnstalleerd. De debietschakelaar moet worden aangesloten zoals
beschreven in het bedradingsschema. Zie ook hoofdstuk
opstarten" op pagina
7.
2x kogelkraan
1x waterfilter
1x ontluchting
1x T-stuk voor ontluchting
2x debietschakelaarbuis
1x debietschakelaar
+
1x T-stuk
4
In de wateruitlaatleiding van de verdamper moet een
debietschakelaar worden aangebracht om te voorkomen dat de
unit functioneert bij een te lage waterstroom.
Het is belangrijk de debietschakelaar te installeren zoals
aangegeven op de afbeelding. Let op de positie van de
debietschakelaar ten opzichte van de richting waarin het
water stroomt. Als u de debietschakelaar in een andere
positie installeert, is de unit niet afdoende beveiligd tegen
bevriezing.
In de schakelkast steekt een klem (X65A) voor de elektrische
aansluiting van de debietschakelaar (S10L).
EWLP012~065KBW1N
Watergekoelde ijswaterkoelgroepen zonder condensor
4PW61665-1A – 2012.04
5
Afsluitkranen moeten voorzien worden aan de unit, zodat
normaal onderhoud kan worden uitgevoerd aan het waterfilter
worden zonder het volledige systeem te laten leeglopen.
6
Voorzie ontluchtingkleppen op alle hoge punten in het systeem.
De
ontluchtingspunten
toegankelijke punten bevinden.
7
Het waterfilter moet vóór de unit worden gemonteerd om
onzuiverheden uit het water te filteren en op deze manier
schade aan de unit of verstopping van de verdamper te
voorkomen. Maak het waterfilter op regelmatige tijdstippen
schoon.
G
EGEVENS IN VERBAND MET DE
WATERKWALITEIT
Te controleren punten
pH
Elektrisch
geleidingsvermogen
Chlorideion
Sulfaation
"Voor het
M-alkaliteit (pH 4,8)
Totale hardheid
Calciumhardheid
Siliciumion
Referentiepunten
IJzer
Koper
Sulfideion
Ammoniumion
Resterende chloride
Vrij carbide
Stabiliteitsindex
A = roesten
A
ANSLUITING VAN HET WATERCIRCUIT
De verdamper is voorzien GAS-verbindingen met vrouwelijke
schroefdraad voor de waterinlaat en uitlaat (raadpleeg het externe
schema). De wateraansluitingen van de verdamper moeten worden
uitgevoerd in overeenstemming met het externe schema.
Als er lucht, vocht of stof in het watercircuit terechtkomt kunnen er
storingen ontstaan. Daarom moet u bij het aansluiten van het
watercircuit steeds rekening houden met het volgende:
1.
Gebruik uitsluitend zuivere leidingen.
2.
Houd de uiteinden van de leidingen omlaag tijdens het verwijderen
van bramen.
3.
Dek de uiteinden van de leiding af wanneer u de leiding door een
muur steekt, zodat er geen stof of vuil kan indringen.
■
■
moeten
water in verdamper
circulerend
water
[<20°C]
bij 25°C
6,8~8,0
[mS/m]
<40
bij 25°C
–
<50
[mg Cl
/l]
2–
<50
[mg SO
/l]
4
[mg CaCO
/l]
<50
3
[mg CaCO
/l]
<70
3
[mg CaCO
/l]
<50
3
[mg SiO
/l]
<30
2
[mg Fe/l]
<1,0
[mg Cu/l]
<1,0
2–
niet opspeurbaar
[mg S
/l]
+
<1,0
[mg NH
/l]
4
[mg Cl/l]
<0,3
[mg CO
/l]
<4,0
2
—
B = afbladderen
Dicht de aansluitingen af met een goed afdichtmiddel
voor schroefdraad. De afdichting moet bestand zijn
tegen de druk en temperatuur in het systeem, en
moet ook bestand zijn tegen de gebruikte glycol in het
water.
De buitenkant van de waterleidingen moet goed
worden beschermd tegen corrosie.
zich
op
gemakkelijk
fenomeen in
aangevoerd
geval van
water
afwijking
6,8~8,0
A + B
<30
A + B
<50
A
<50
A
<50
B
<70
B
<50
B
<30
B
<0,3
A + B
<0,1
A
A
<0,1
A
<0,3
A
<4,0
A
—
A + B
Montagehandleiding
5
