6. Montagehandleiding
I
Vóór de bevestiging moet de stabiliteit van het muurwerk resp. de onder-
grond worden gecontroleerd.
I
Alvorens het inbouwen van de motor moet hij op zichtbare schade
zoals breekpunten of open leidingen worden gecontroleerd!
I
Opgelet: Als de as met de meenemer dient te worden vastgeschroefd/
vastgeklonken, moet de maat van aseinde tot het midden van de
meenemer gemeten en op de as gemarkeerd worden.
Bij het boren van de wikkelas nooit in het bereik van de
buismotor boren!

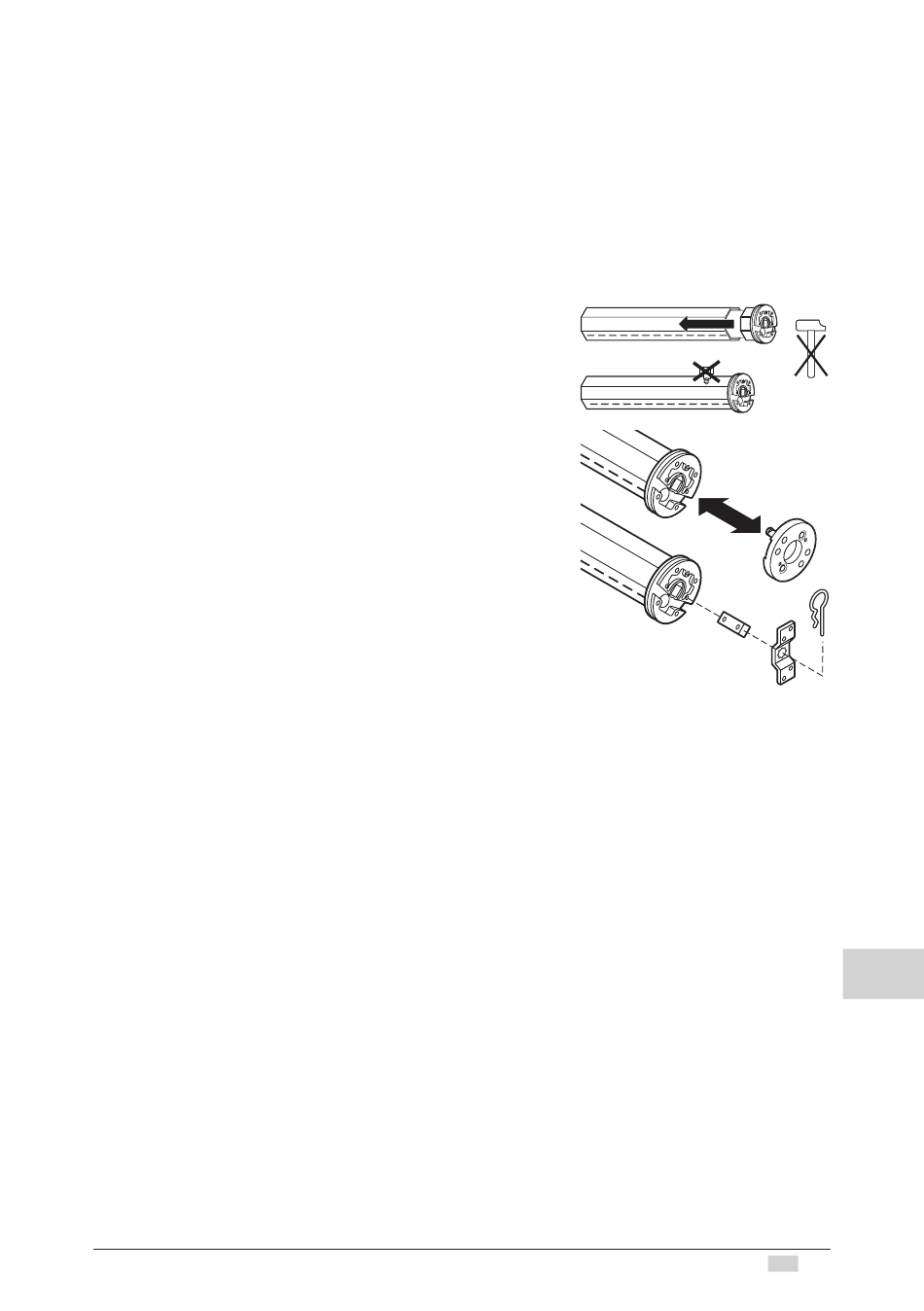

De buismotor mag bij het inschuiven in de as niet worden
ingeslagen en niet in de as vallen.
Inbouw in zonneschermen:
De motor met geschikte adapter en meenemer in de as tot
de aanslag van de asadapter inschuiven.
Het motorlager aan het zonnescherm bevestigen.
De motor met de doekas op het lager steken en borgen.
Naargelang de motorkop kunnen verschillende oplos-
singen t.o.v. de bevestiging worden gebruikt:
– motor met vierkant in vierkante lager steken en met
borgpen beveiligen
– motor in aanwezig motorlager inleggen en borgen
– motor in relevante cliplager inzetten en met veer of
draaistang borgen
I
De GEIGER SOLIDLine motor is geschikt
voor assen vanaf een diameter van 50 mm!
www.geiger.de
NL
5
