3 Monteren
Bescherming tegen hitte
16
2. Lijn de stralingsbronhouder (7) uit op de gaten.
Let er daarbij op, dat de stralingsbronhouder in de juiste richting
op de dwarsdrager zit.
3. Steek de bouten (1) ieder met een wigborgring (2) door de flens
van de stralingsbronhouder (7).
4. Steek telkens een wigborgring (2) van onderen op de bouten (1)
en draai een moer (5) op de bouten.
5. Lijn de stralingsbronhouder (7) uit en trek de bouten (5) gelijkma-
tig vast met 45 Nm.
De montage van het meetframe is daarmee afgerond.
Meetframe inspannen
Grote meetframes kunnen bij krachtige trillingen of sterke wind
bewegen.
Span daarom meetframes vanaf een bandbreedte van 1600 mm af
met stalen kabels.
Aan de zijkant op de steunvoet van het meetframe zijn daarvoor twee
aansluitpunten aangebracht.
Bepaal de bevestigingspunten op uw transportband afhankelijk van
de plaatselijke omstandigheden.
Plan spanbouten (1) in voor iedere kabel, om het meetframe goed te
kunnen inspannen.
Let erop dat het meetframe na het spannen verticaal staat.

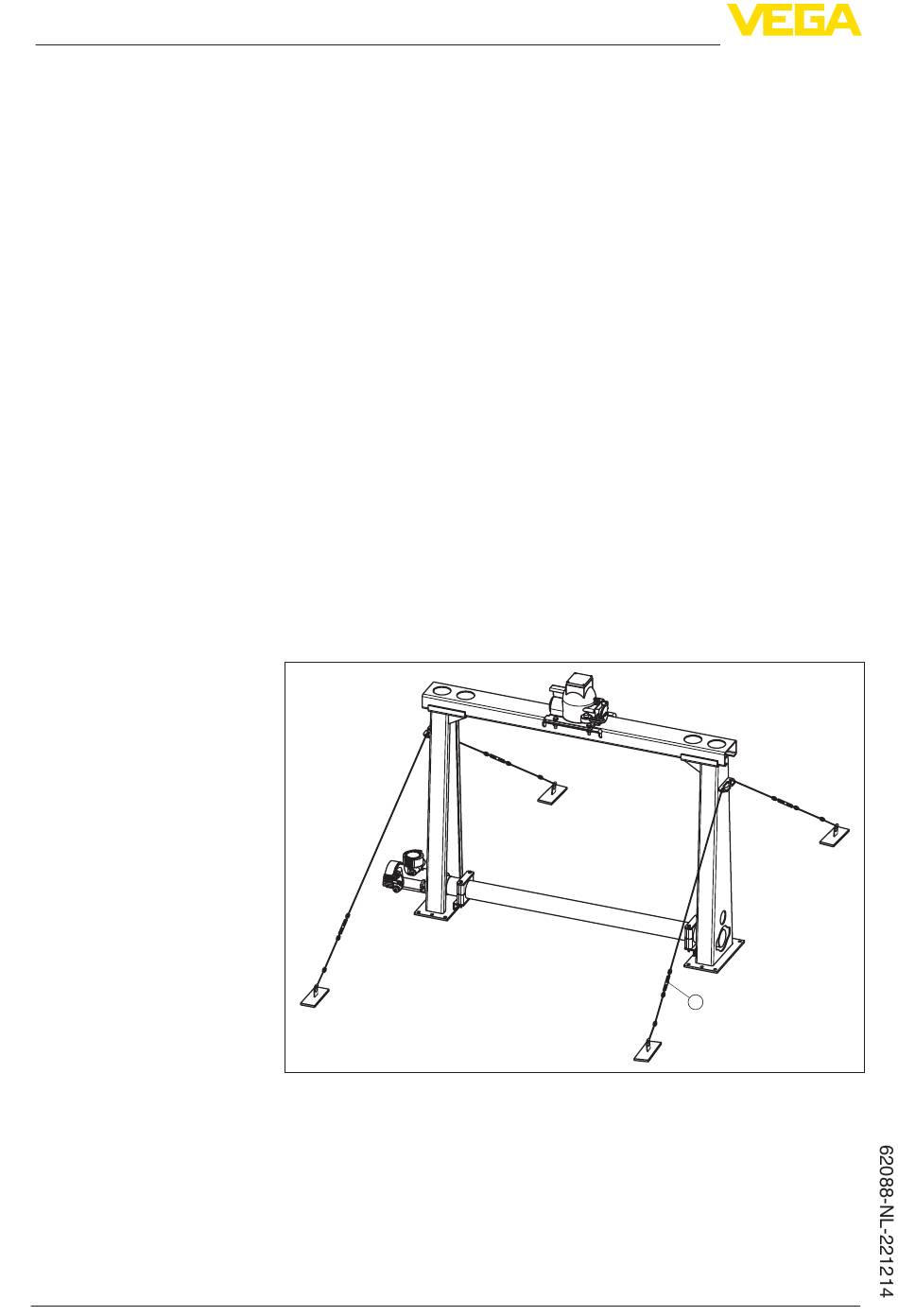

Fig. 10: Inspannen van het meetframe
1
Spanbout
Wanneer de maximale omgevingstemperatuur wordt overschreden,
moet u geschikte maatregelen nemen, om het instrument te bescher-
men tegen oververhitting.
