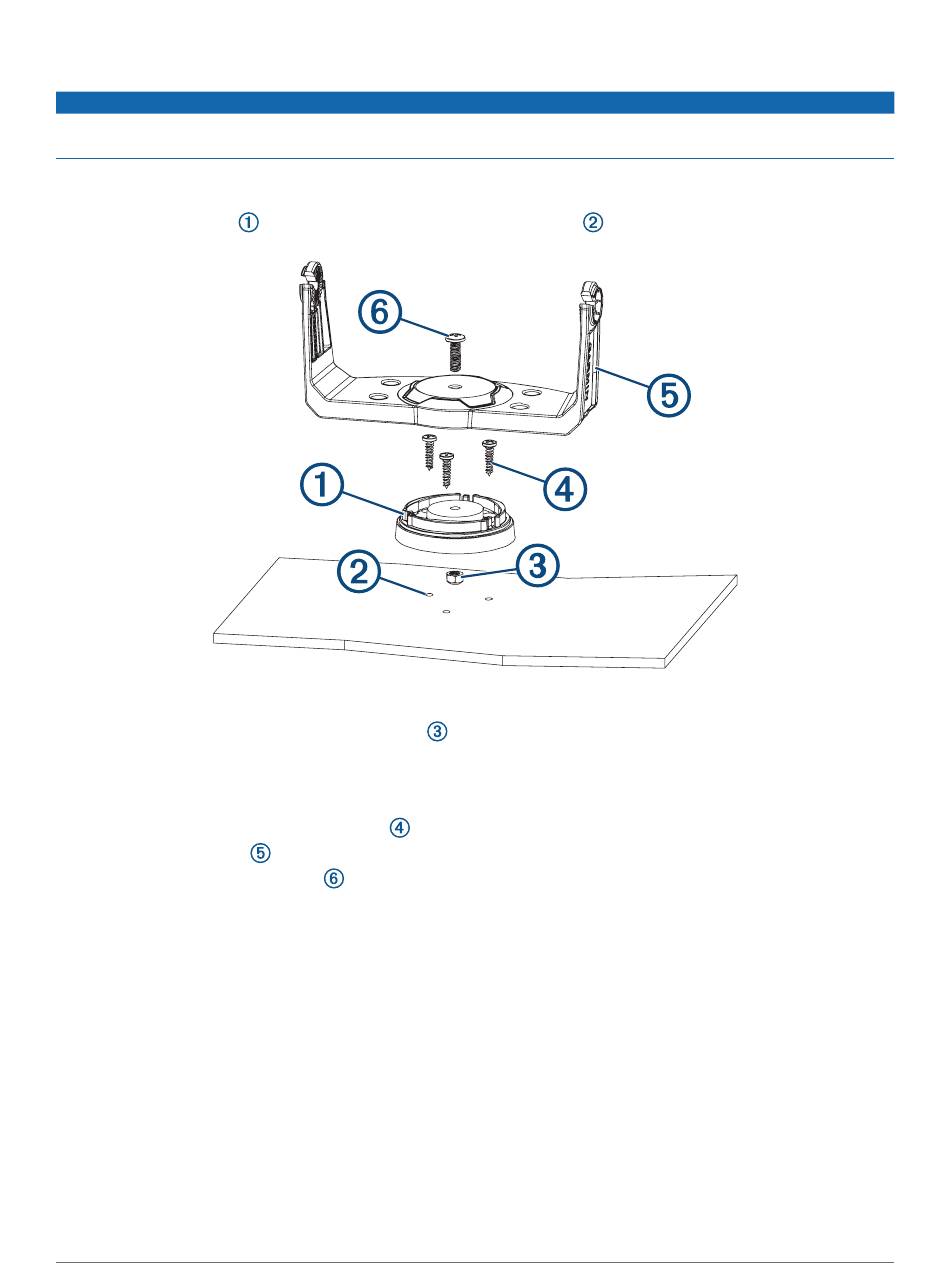

Een toestel aan een beugel met draaivoet monteren
U moet alleen bouten of zelftappende schroeven gebruiken om de draaivoet stevig te bevestigen. Als u
schroeven met een verzonken kop gebruikt, kunt u de montagebeugel beschadigen.
U kunt de optionele draaivoet (meegeleverd) installeren op de beugelsteun, zodat u het toestel kunt draaien om
meer zichthoeken mogelijk te maken.
1 Gebruik de draaivoet
2 Gebruik een boortje van 3 mm (
3 Druk het zeskantige uiteinde van de borgmoer
draaivoet.
Het bolle uiteinde van de borgmoer moet naar het montageoppervlak zijn gericht.
4 Lijn de buitenste drie schroefgaten in de draaivoet uit met de voorboorgaten.
5 Gebruik de meegeleverde houtschroeven
6 Plaats de beugelsteun
7 Steek de draaivoetmontagebout
8 Draai de bout vast met een kruiskopschroevendraaier nr. 2 om de beugelsteun, de draaivoet en de borgmoer
stevig te bevestigen.
Niet te strak aandraaien.
9 Draai de beugelsteunknoppen losjes aan.
10 Plaats het toestel in de beugelsteun.
11 Draai de beugelsteunknoppen vast.
4
als sjabloon en markeer de voorboorgaten
1
/
in.) om de drie gaten te boren.
8
om de draaivoet aan het montage-oppervlak te bevestigen.
op de draaivoet.
door het middelste gat in de beugelsteun.
LET OP
door de drie buitenste schroefgaten.
in de middelste uitsparing aan de onderkant van de
