Opmerking:
Plaats een opvangbak in de tank
en onder de plaatsen waar u gaat boren om
boorafval op te vangen.
Belangrijk:
Afval dat in de tank achterblijft
kan het spuitsysteem verstoppen en
beschadigen tijdens bedrijf.
Opmerking:
Als u de boor linksom laat
draaien, gaat het boren in de tank van de
spuitmachine makkelijker.

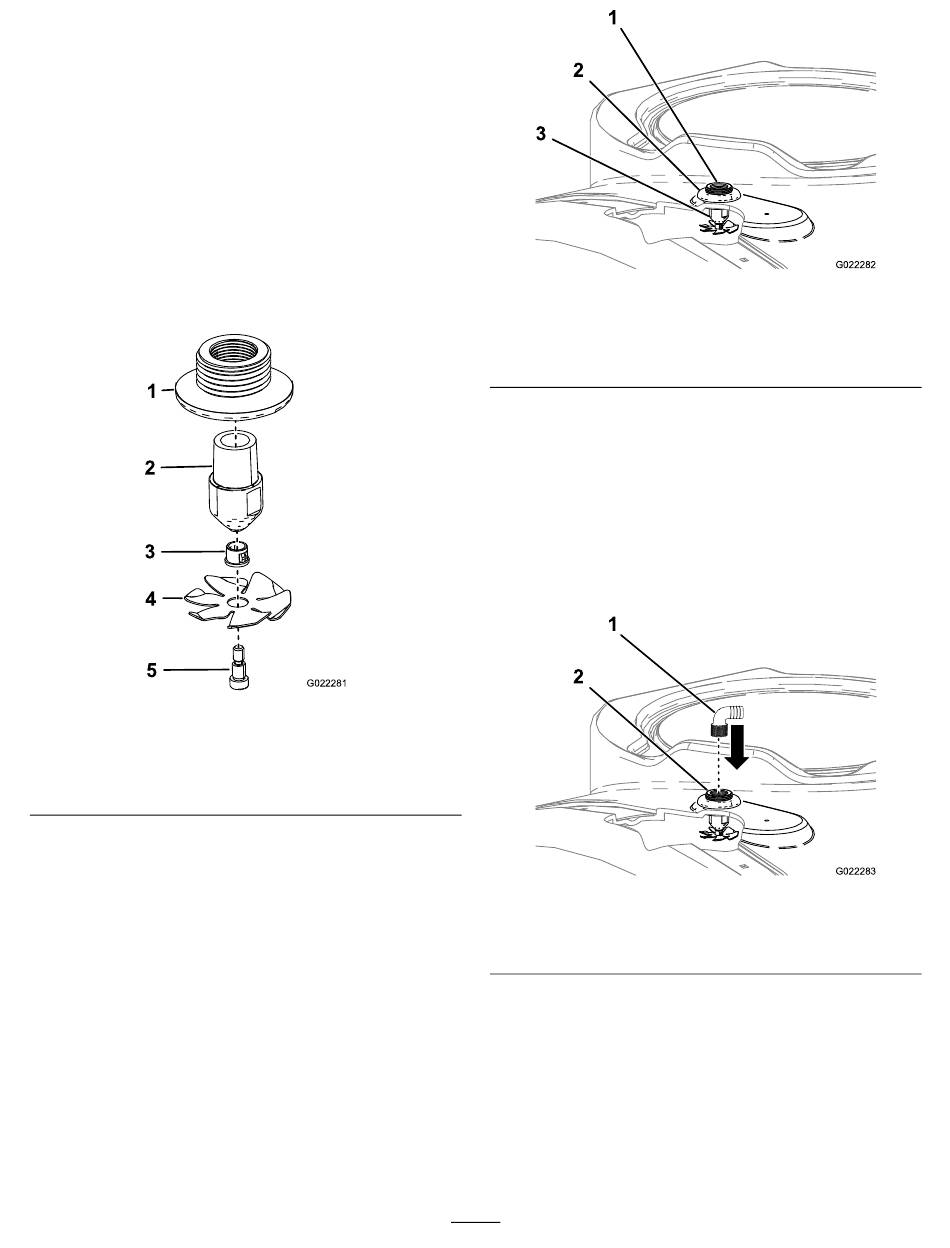

De spoelmonden monteren
1.
Monteer de 2 spoelmonden zoals wordt getoond
in
Figuur
9.
1. Tussenschotfitting
2. Spoelmond
3. Draaibus
2.
Bevestig een geassembleerde spoelmond door
de boorgaten
(Figuur
Figuur 9
4. Spoelklep
5. Borstbout
10).
1. Tussenschotfitting
2. Flensmoer
3.
Monteer de kunststof flensmoer op de
uitstekende schroefdraden van het schot
bovenop de tank
Opmerking:
op zijn plaats zit tussen de tussenschotfitting en
de onderzijde van de tank.
4.
Monteer geribde fittings van 90° in de
schroefdraadopeningen van de schotfittingen
van de spoelmonden
g022281
1. Geribde fitting van 90°
5.
Richt de geribde slangfittingen naar het midden
van de rechterkant van de machine.
6.
Monteer het tankdeksel en de zuigkorf op de
tank die u eerder verwijderd hebt.
8
Figuur 10
3. Geassembleerde
spoelmond
(Figuur
10).
Zorg ervoor dat de pakking goed
(Figuur
11).
Figuur 11
2. Geassembleerde
spoelmond
g022282
g022283
