Aanpassing van de shark

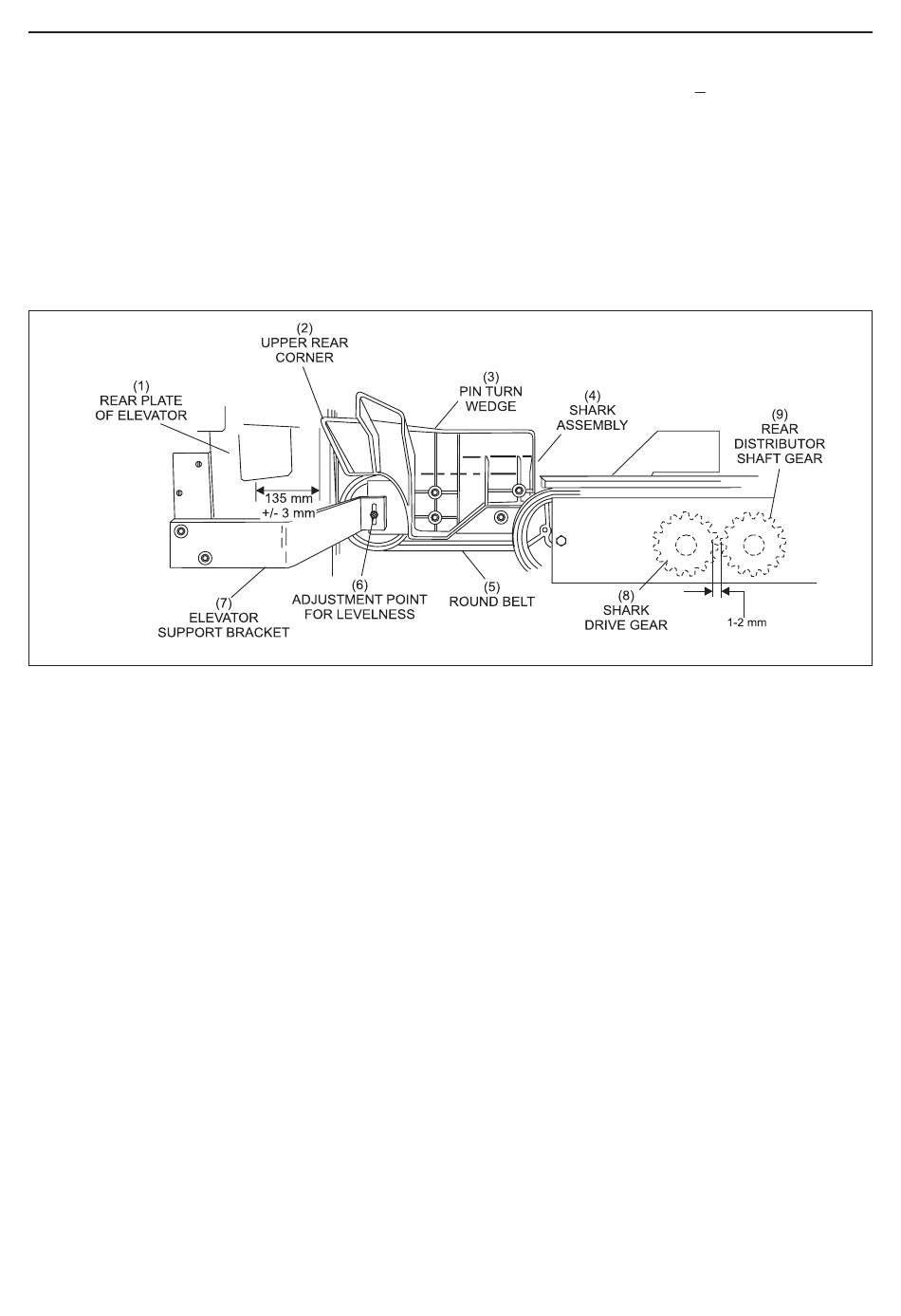

Figuur 5-20. Plaatsing van pindraaiwig.
(1) aCHterSte Plaat van lift
(2) BovenaCHterHoek
(3) PindraaiwiG
Hoofdstuk herzien februari 2009
De bovenachterhoek van elke pindraaiwig moet 135 mm + 3 mm van de
achterplaat van de lift liggen en er moet een tandspeling van ongeveer 1-2 mm
zijn bij de tandwielen tussen de sharkmontage en de distributeur. Controleer ter
controle van de juiste tandspeling of er 1-2 mm beweging is door de riem met de
hand naar voren en naar achteren te bewegen. Zie figuur 5-20. Zo worden de pins
op de juiste manier in de sharkmontage geplaatst.
a. Maak het bevestigingsmateriaal waarmee de pindraaiwig is bevestigd los
en plaats de wig op 135 mm. Maak het bevestigingsmateriaal weer vast.
Zie figuur 5-20.
(4) SHarkmontaGe
(5) ronde riem
(6) aanPaSSinGSPunt voor
waterPaS
b. Stel de sharkmontage zo af dat de pindraaiwiggen zijdelings waterpas
staan en van achteren naar voren iets schuin omhoog staan (ongeveer
2 graden of 1/2 luchtbel op de waterpas). Zie figuur 5-21 en figuur
5-22 voor het juist plaatsen van de waterpas en figuur 5-20 voor de
aanpassingsplaats.
(7) liftklamP
(8) aandriJftandwiel SHark
(9) tandwiel aCHterSte
diStriButeuraS
Hoofdstuk 5: Aanpassingen 5-19 19
