Fig. 53 - Verwijdering profielen
5.10 DEMONTAGE VAN DE KRISS
Demonteer de zijpanelen om bij de interne onderdelen te komen zoals hierna wordt beschreven:
• De deur verwijderen (zie MONTAGE/DEMONTAGE HAARDDEUR a pag. 23). (NB: De deur moet niet gedemonteerd wor-
den om het rechtse zijpaneel te verwijderen).
• Draai de 6 schroeven achteraan los (zie Fig. 55).
• Draai de 6 schroeven vooraan los en verwijder de zijpanelen (zie Fig. 56 en Fig. 57).
• Voor de montage gaat u in omgekeerde zin te werk.

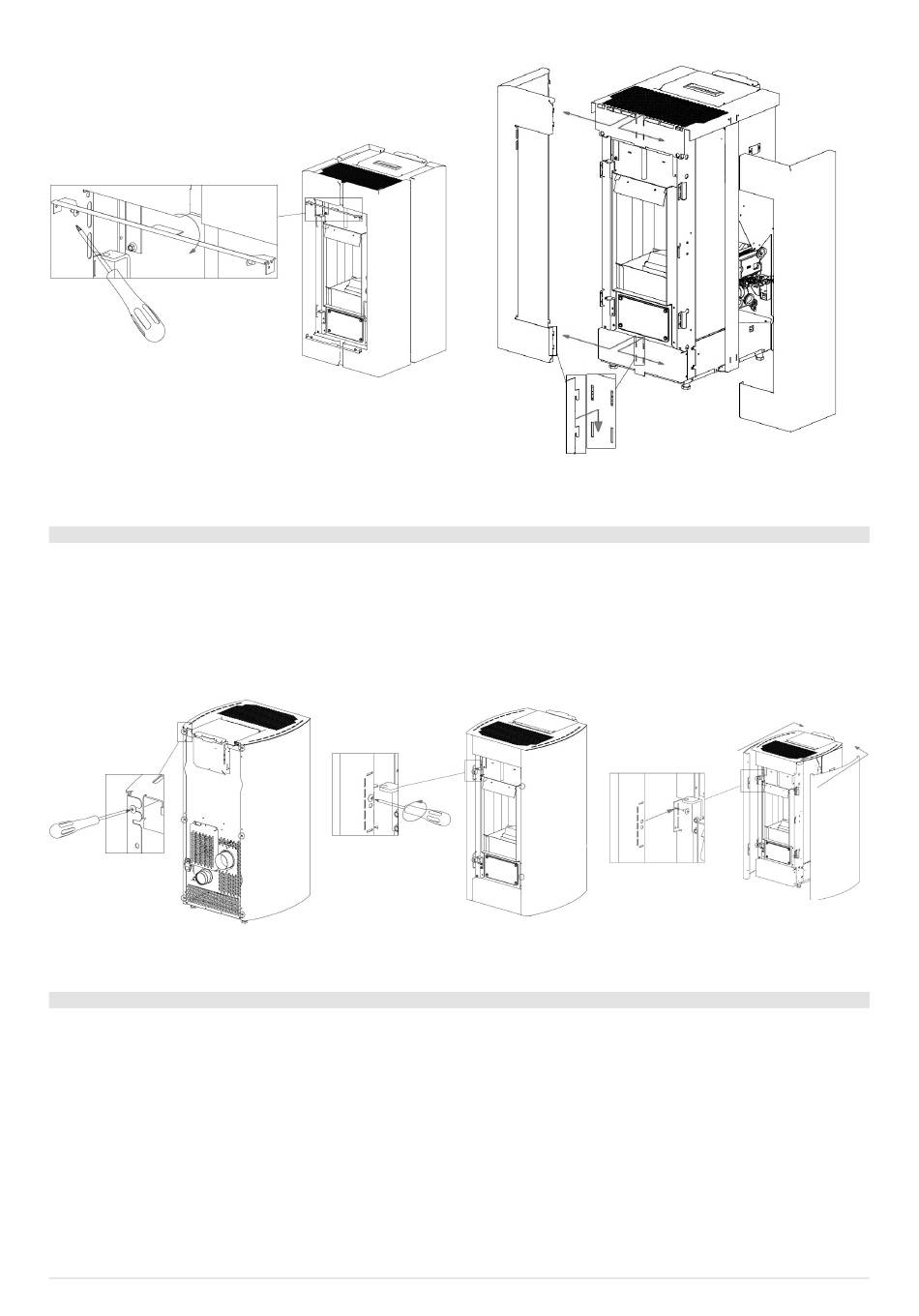

Fig. 55 - Draai de schroeven los
5.11 DEMONTAGE VAN DE ELISE
Demonteer de zijpanelen om bij de interne onderdelen te komen zoals hierna wordt beschreven:
• De zijpanelen van onder naar boven losmaken (zie Fig. 58).
• Voor de montage in omgekeerde zin te werk gaan. De frontpanelen kunnen zowel verticaal als horizontaal geregeld worden
zodat ze overeenstemmen met de zijpanelen (zie Fig. 59 en Fig. 60).
28
- CRISTAL
ZIJPANELEN
3
3
Fig. 56 - Verwijder de schroeven
/SHELL
ZIJPANELEN
3
3
KRISS
- TECNA
- EVO
- ELISE
- SHELL
3
3
3
3
Fig. 54 - De zijpanelen losmaken
- CRISTAL
- GLASS - VERVE AT - PRETTY AT - TITANIA AT - VENERE AT - BREEZE AT
3
3
Fig. 57 - Verwijdering zijpanelen
