3 Over de doos
▪ De unit MOET bij de levering gecontroleerd worden op
beschadigingen. Elke vorm van beschadiging MOET onmiddellijk
aan de schadeverantwoordelijke van de transporteur gemeld
worden.
▪ Breng de verpakte unit zo dicht mogelijk bij de uiteindelijke
installatieplaats om beschadiging tijdens het transport te
voorkomen.
▪ Maak de weg waarlangs u de unit naar binnen zult brengen op
voorhand klaar.

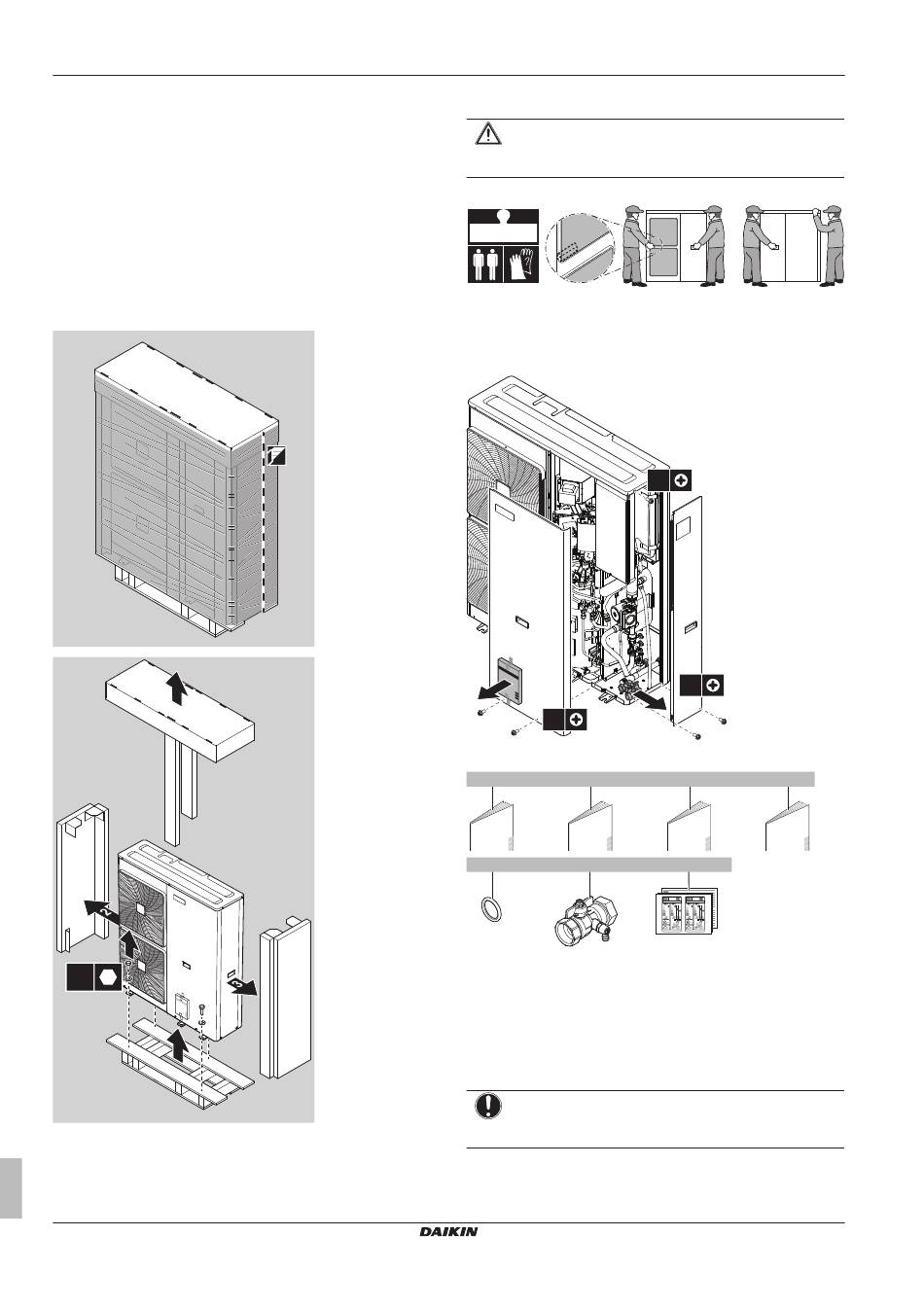

3.2
Buitenunit
3.2.1
De buitenunit uitpakken
1
4
4×
5
Uitgebreide handleiding voor de installateur
8
3.2.2
De buitenunit hanteren
VOORZICHTIG
Raak de luchtinlaat of de aluminium vinnen van de unit
NIET aan, dit om letsels te voorkomen.
Draag de unit traag zoals op de afbeelding getoond:
147~152 kg
3.2.3
Om de toebehoren van de buitenunit uit te
nemen
1 Open de buitenunit.
2×
2 Neem de accessoires eruit.
a
b
1×
1×
e
f
2×
2×
a
Algemene veiligheidsmaatregelen
b
Bijlageboek met optionele uitrustingen en apparatuur
c
Installatiehandleiding van de buitenunit
d
Bedieningshandleiding
e
Afdichtingsring voor afsluiter
f
Afsluiter
g
Energielabel
3.3
Bedieningskast
OPMERKING
Regelkast EKCB07CAV3 is een optie en kan niet
autonoom worden gebruikt.
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
Daikin Altherma lage temperatuur monobloc
1×
2×
c
d
1×
1×
g
1×
ENERG
ENERG
Y
IJA
Y
IJA
IE
IA
IE
IA
EKMBUHCA3V3+9W1
4P522034-1 – 2018.01
