Diepte- en temperatuurgegevens gebruiken van bron
Hiermee wordt ingesteld uit welke bron de diepte- en temperatuurgegevens worden
gedeeld op het NMEA 2000 netwerk.

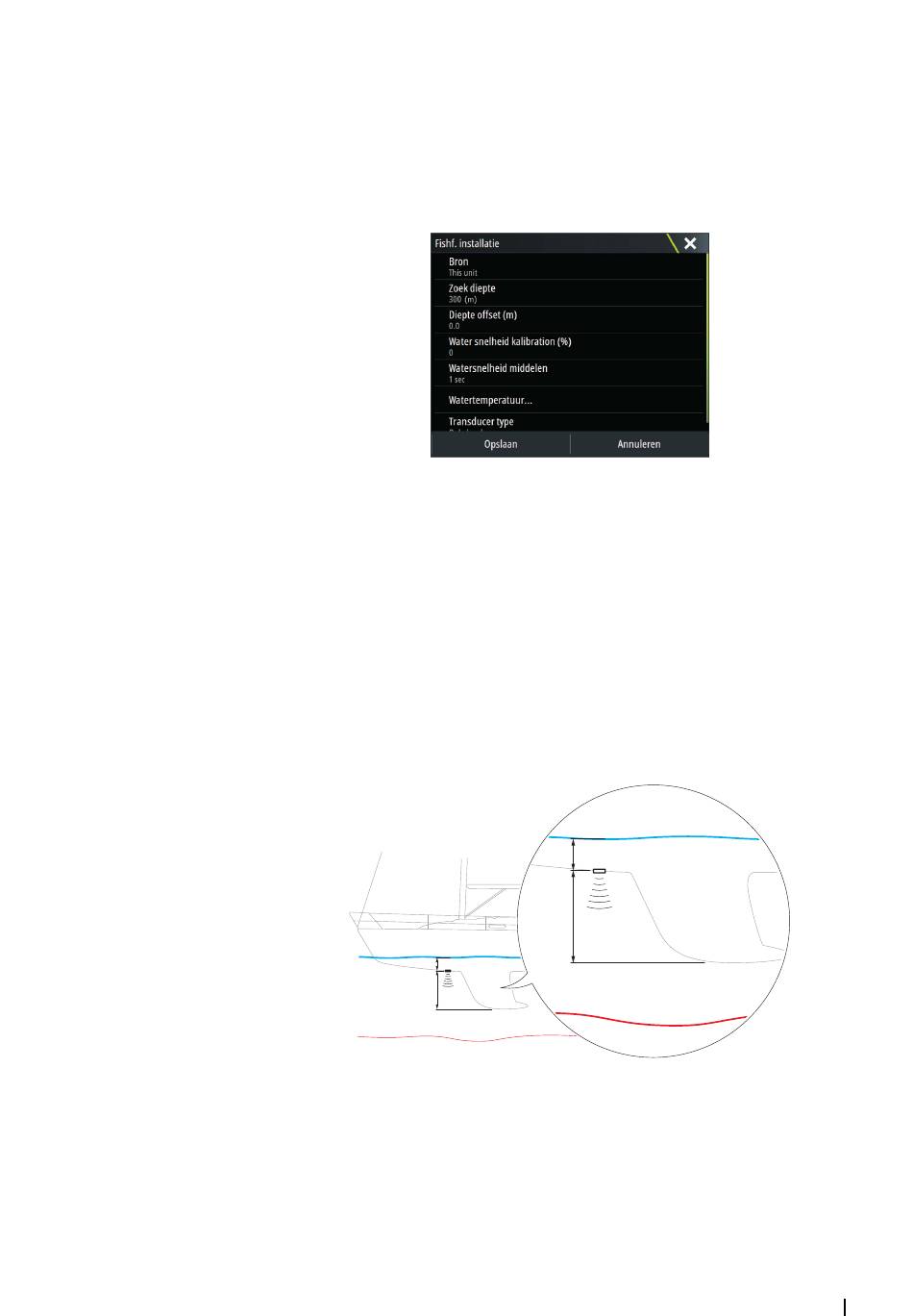

Installatie
Gebruik dit dialoogvenster voor het instellen en configureren van beschikbare Echosounder-
bronnen.
Bron
Selecteer deze optie om een lijst van Echosounder-bronnen weer te geven die beschikbaar
zijn voor configuratie. De instellingen die u configureert in de rest van het dialoogvenster
gelden alleen voor de geselecteerde bron.
Zoekdiepte
Door ruis kan de echosounder gaan zoeken op onrealistische dieptes. Door de zoekdiepte
handmatig in te stellen, geeft het systeem echo's weer van objecten binnen het ingestelde
dieptebereik.
Diepte-offset
Alle transducers meten de waterdiepte van de transducer tot de bodem. Daardoor zijn de
gemeten waterdiepten exclusief de afstand tussen de transducer en het laagste punt van de
boot in het water of de afstand van de transducer tot het wateroppervlak.
B
A
•
Om de diepte vanaf het laagste punt van het vaartuig tot de bodem weer te geven stelt u
de offset in als de verticale afstand tussen de transducer en het laagste punt van het
vaartuig A (negatieve waarde).
•
Om de diepte vanaf het wateroppervlak tot de bodem weer te geven stelt u de offset in
als de verticale afstand tussen de transducer en het wateroppervlak B (positieve waarde)
•
Zet de offset op 0 voor de diepte onder de transducer.
Software installeren
| Zeus3 Glass Helm Installatiehandleiding
B
A
27
