4.4 Beschrijving van de interne onderdelen

4.4.1 Besturingskast

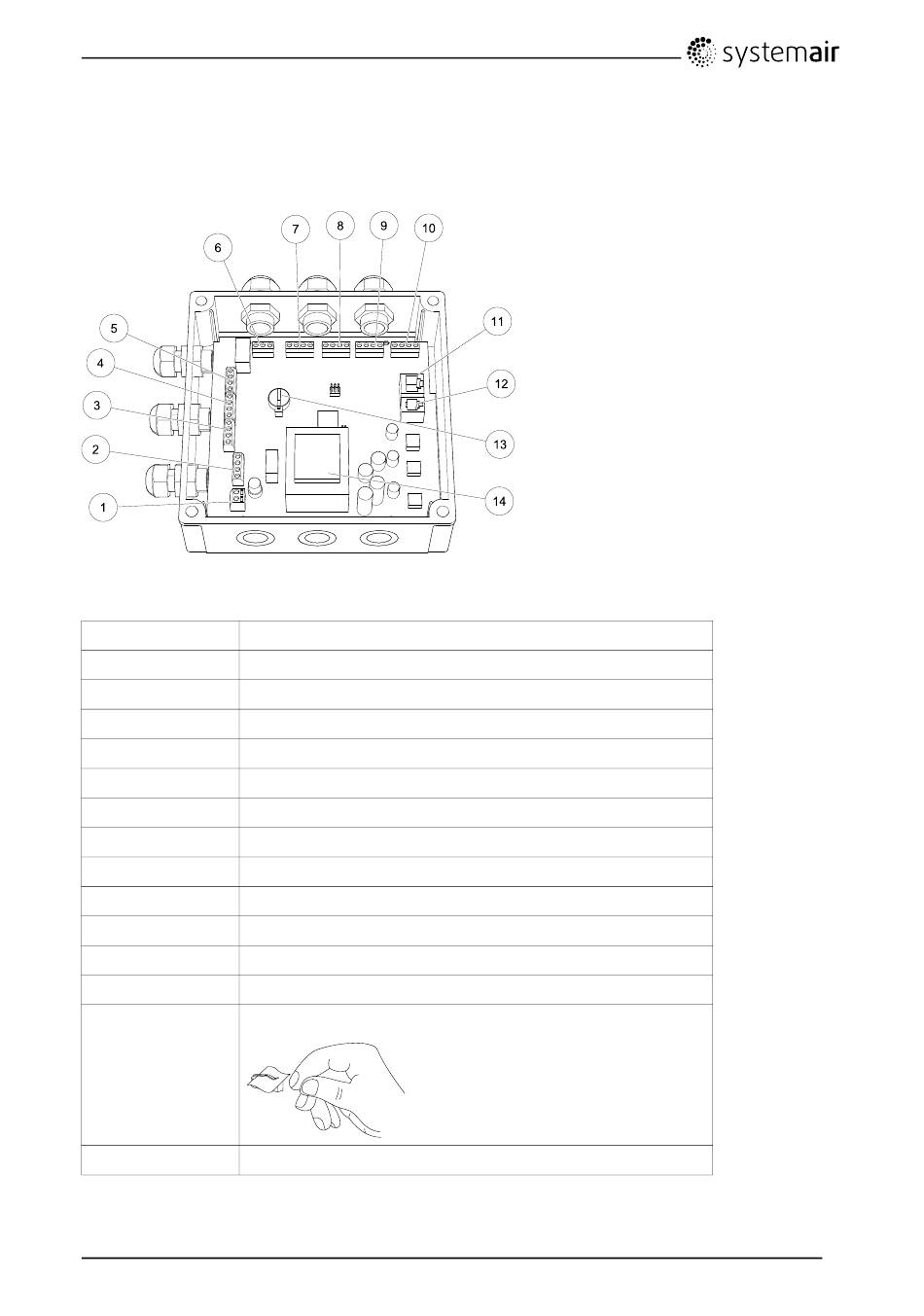

Fig. 5 Interne aansluitingen besturingskast
Positie
Beschrijving
1
Aansluitklem aarde
2
Klem netvoeding (230 V 1~)
3
Klem Analoge/Digitale ingang 1
4
Klem Analoge/Digitale ingang 2
5
Klem Analoge/Digitale ingang 3
6
Klem Alarm-uitgang
7
Klem aansluiting voor ventilator
8
Klem Analoge/Digitale uitgang 3
9
Klem Analoge/Digitale uitgang 2
10
Klem Analoge/Digitale uitgang 1
11
Modulaire aansluiting Modbus
12
Modulaire aansluiting Ruimteregeling
Back-upbatterij
13
14
Transformator 230 V/24 V DC
1.
Moet als eerste worden geïnstalleerd wanneer het systeem wordt gestart. Bedoeld voor back-up van de klok
tijdens stroomstoring. Afgesteld op 12 uur bedrijf.
EC Vent
1
7
Installatie-instructie
Systemair Sverige AB
