Installatiehandleiding V2.0.1 voor Speed Dome 5 inch
1. Algemene eigenschappen RS485-bus
Volgens de industriebusstandaard is de RS-485 een half-duplex communicatiebus met een impedantie van 120 Ω en een belasting van
maximaal 32 payloads (inclusief controller en bestuurd apparaat).
2. Transmissieafstand RS485-bus
De volgende tabel geeft de maximale transmissieafstand, afhankelijk van de baudrate, bij gebruik van 0,56 mm (24AWG) twisted-pair
bedrading:
De transmissieafstand wordt kleiner bij het toepassen van dunnere kabel of bij het werken in de directe omgeving van sterke
elektromagnetische velden. De transmissieafstand neemt toe als er minder apparatuur op de bus wordt aangesloten.
3. Aansluitmethode en afsluitweerstand

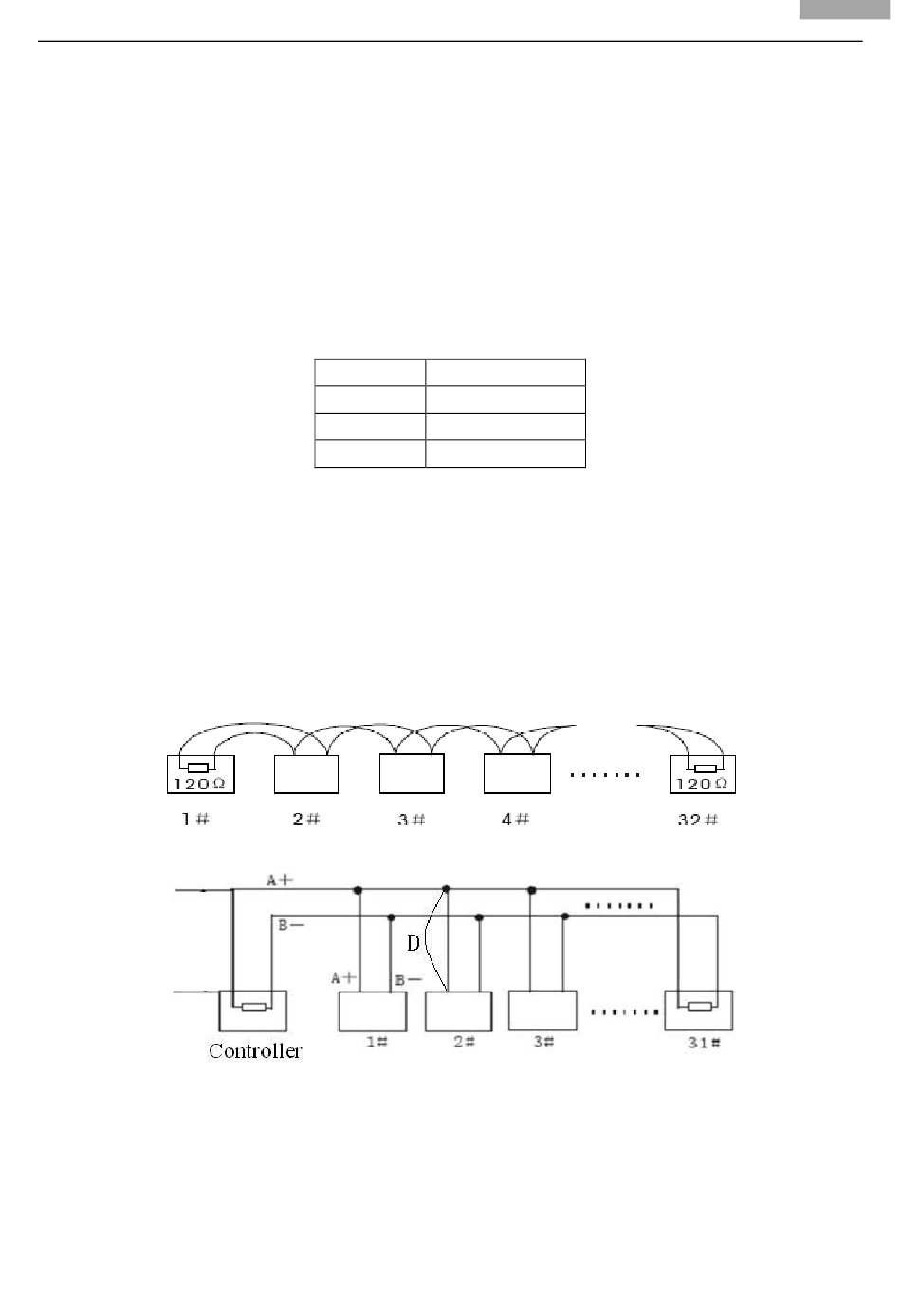

1) De RS485-standaard vereist doorgelust aansluiten van apparatuur, met aan beide uiteinden van de keten een afsluitweerstand
van 120 Ω (zie afbeelding 1). Afbeelding 2 toont de simpele aansluitmethode, maar daarbij mag de afstand "D" niet te lang
zijn.
2) Aansluiting met afsluitweerstand van 120 Ω
De afsluitweerstand van 120 Ω kan worden aangesloten op de DIP-schakelaar op het communication board, zoals afbeelding 3 laat
zien. Voor een nieuwe dome is standaard ingesteld dat er geen weerstand van 120 Ω is aangesloten. Als u schakelaar 8 van
DIP-schakelaar SW2 in de ON-stand zet is die weerstand wel aangesloten. Staat schakelaar 8 van DIP-schakelaar SW2 niet op ON,
Appendix 2 RS485-bus aansluiten
Baudrate
2400 bps
4800 bps
9600 bps
Max. afstand
1800 meter
1200 meter
800 meter
Afbeelding 1
Afbeelding 2
53
