Gebruiksaanwijzing

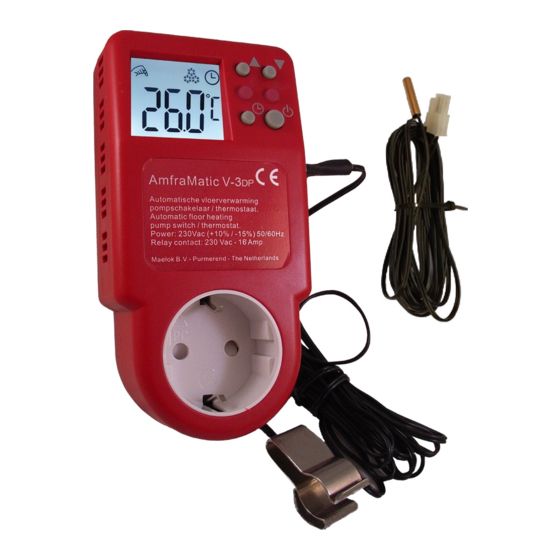

Automatische pompschakelaar met scherm (LCD) verlichting en clip sensor
+
De AmfraMatic V-3DP
is een automatische pompschakelaar met verlichting, geschikt voor de water vloerverwarming.
⚫
Pompschakelaar (werking): Symbool
De AmfraMatic V-3DP+ zal de pomp van de vloerverwarming automatisch inschakelen als de
temperatuur van het CV water hoger is dan de ingestelde temperatuur en uitschakelen als
deze lager is dan de ingestelde temperatuur. Indien er 24 uur geen warmtevraag is zal de
AmfraMatic V-3DP+ de pomp ± 1 min inschakelen om vast zitten van de pomp te voorkomen.
Elektrische specificatie
1. Voeding / uitgang voltage:
2. Relais schakelcontact:
3. Sensor uitvoering:
4. Opslag temperatuur:
5. Luchtvochtigheidgrens:
6. Led scherm (LCD) verlichting
Technische informatie
Instelbereik: 5C ~49C/ 40F~120F
⚫
Temperatuur nauwkeurigheid: ± 0.5C/ ± 1F
⚫
LCD display, actuele en ingestelde temperatuur
⚫
Automatische led LCD verlichting bij toets gebruik
⚫
Instelbare vraag temperatuur = AAN en UIT temperatuur
⚫
Back-up (flash geheugen)
⚫
Nominaal verbruik zonder verlichting 0,026 mA
⚫
3 meter kabel met clip sensor
⚫
1
e
Steek het witte stekkertje van de
clipsensor in de aansluiting aan
de zijkant van de pompschakelaar
2
e
Plaats de AmfraMatic V-3DP+
in het stopcontact
3
Steek de stekker van de
e
vloerverwarmingpomp in de
pompschakelaar
4
e
Plaats de sensor clip op
aanvoerleiding van de
vloerverwarming
5
e
Activeer de 24 uur cyclus. Het
symbool
wordt zichtbaar
6
e
Stel de gewenste in/uit schakel
temperatuur in (advies ± 28°C.)
AAN/UIT functie
Verlichting gaat automatisch aan bij menu toetsen gebruik
⚫
De aan/uit knop werkt met een vertraging om per ongeluk aan of uit zetten te voorkomen.
⚫
Druk ca. 5 sec. op de AAN/UIT knop om de AmfraMatic V-3D+ in of uit te schakelen
⚫
AAN De gemeten temperatuur en het symbool van de functie is zichtbaar
UIT
Alleen het
symbool is zichtbaar, pompschakelaar- of thermostaat-functie is uitgeschakeld. Het relais wordt direct uitgeschakeld.
20190317 – Copy©right Maelok B.V.
Art.nr. 30103
230 Vac (+10% / -15%) 50/60Hz
230 Vac 50/60 Hz - 8A Max. (resistive)
montageclip met ingebouwde sensor MFP-7
-5 ~ +60 °C
5-95% RH (niet-condenserend)
automatisch op iedere toets 10 sec. aan

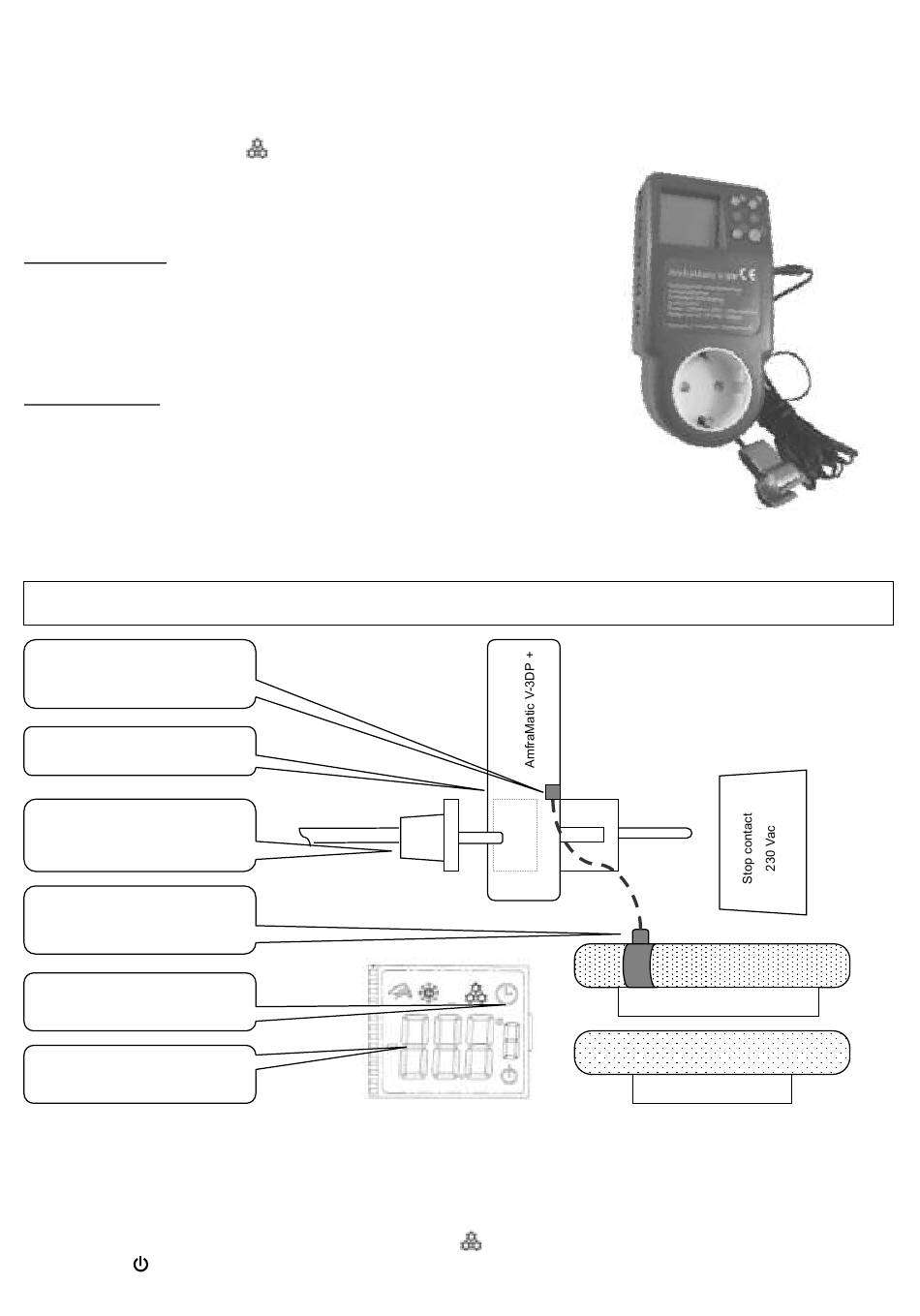

Installatie-instructie: AmfraMatic V-3DP +
AmfraMatic V-3DP +
Aanvoerleiding
Retourleiding
(pompschakelaar-functie).
(eerste warm)
(kouder)
1
