Montage
1
De voorrol monteren
Geen onderdelen vereist
Procedure
De verticuteereenheid wordt geleverd zonder voorrol.
Bevestig de rol met behulp van de losse onderdelen die
meegeleverd zijn met de verticuteereenheid en volg de
montage-instructies die met de rol zijn meegeleverd.
2
De contragewichten opnieuw
monteren
Geen onderdelen vereist
Procedure
De verticuteereenheden worden geleverd met het
contragewicht gemonteerd aan de rechterkant en
de motor aan de linkerkant. Doe het volgende
om het contragewicht naar de andere kan van de
verticuteereenheid te verplaatsen:
1. Verwijder de 2 tapbouten waarmee het contragewicht
aan het rechteruiteinde van de verticuteereenheid is
gemonteerd.
2. Verwijder het contragewicht (Figuur 3).
1. Contragewicht
3. Verwijder de 2 inbusschroeven waarmee de
motorophangplaat aan het linkeruiteinde van de
verticuteereenheid is bevestigd.
4. Verwijder de motorophangplaat (Figuur 4).
5. Breng smeer aan op de binnendiameter van de
aandrijfspie (Figuur 4).
1. Aandrijfspie
2. Motorophangplaat
6. Breng op het rechteruiteinde van de
verticuteereenheid een laagje olie aan op de
O-ring en bevestig de motorophangplaat met de
twee inbusschroeven die u eerder hebt verwijderd.
5

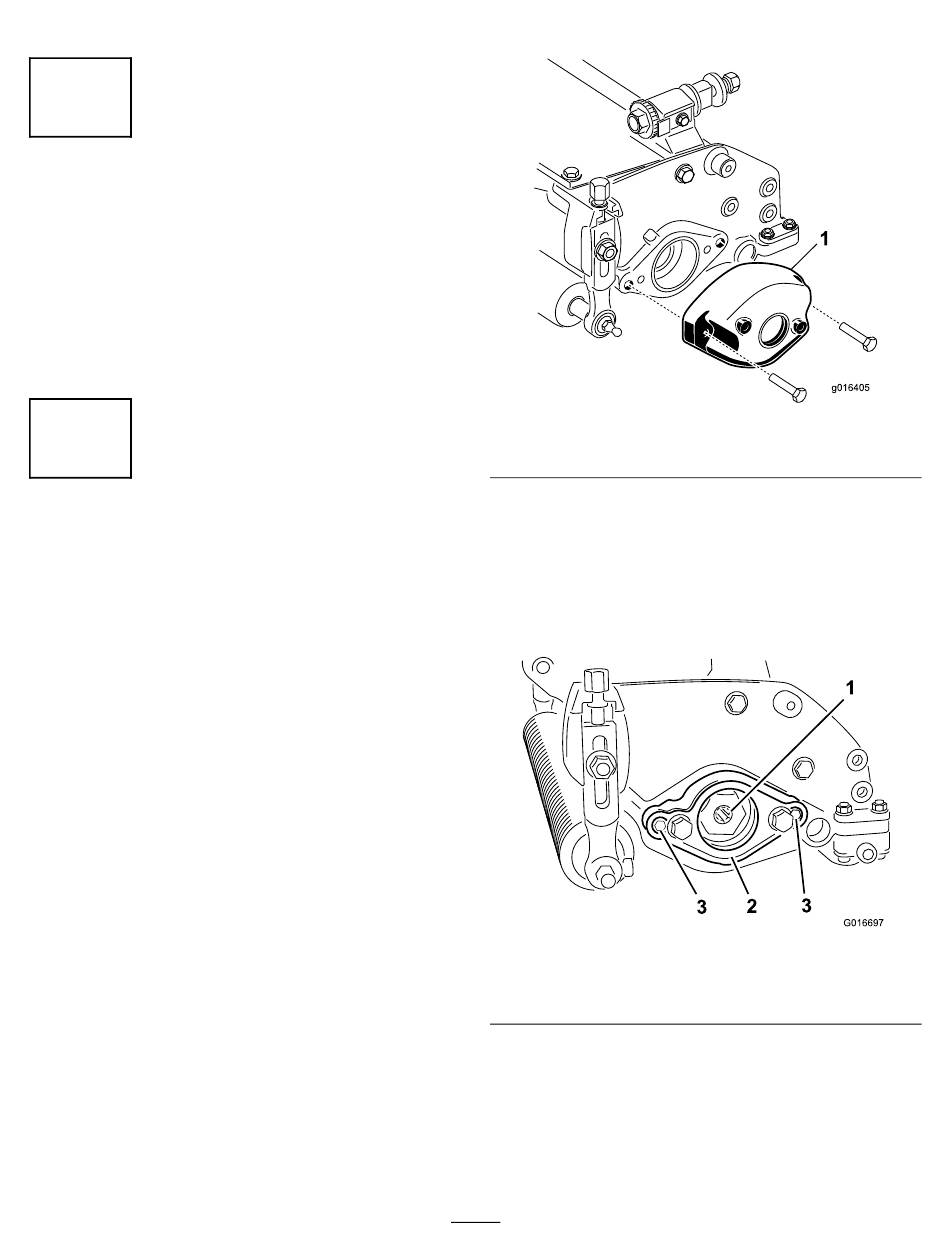

Figuur 3
Figuur 4
3. Inbusschroef (2)
