smart

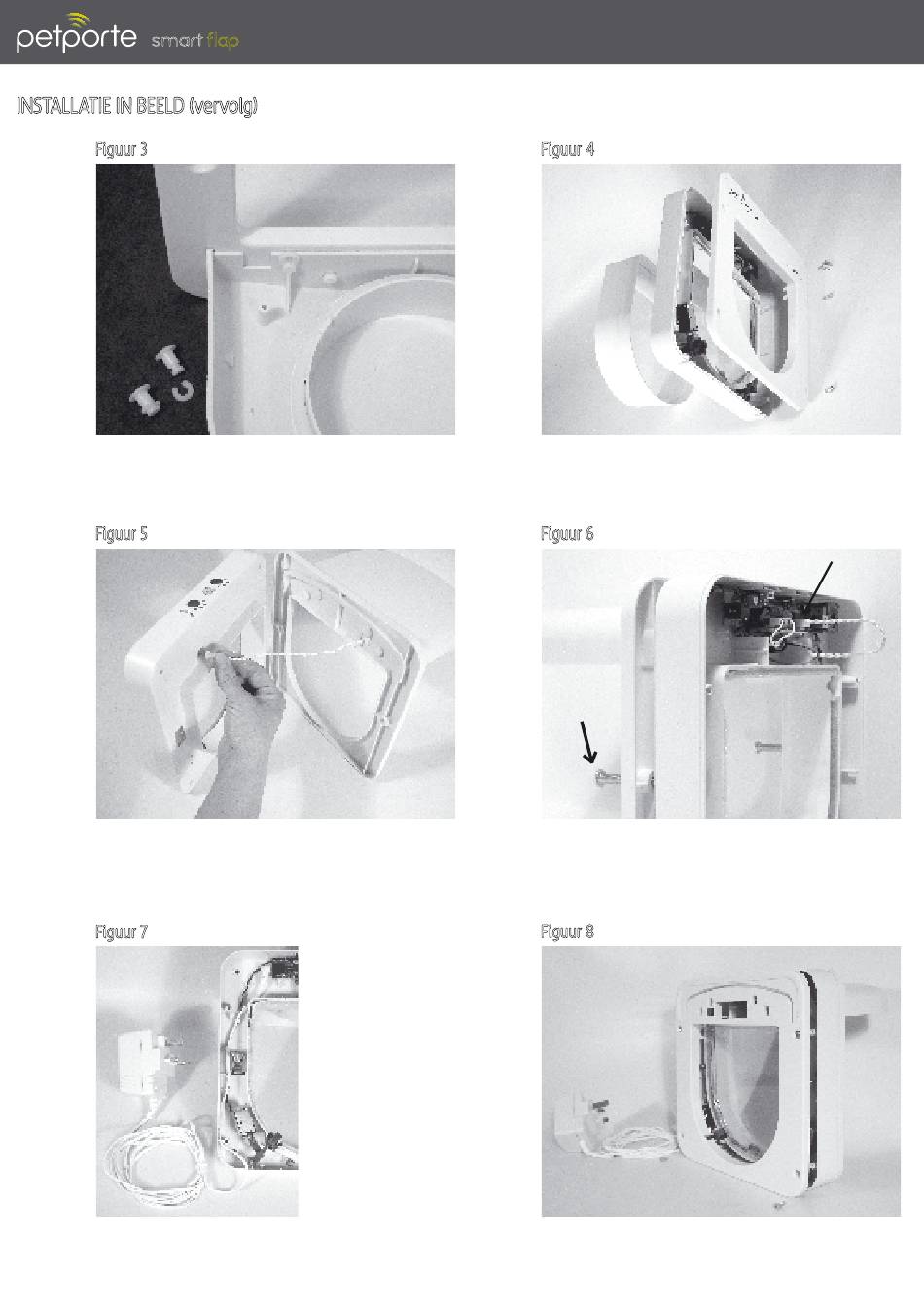

INSTALLATIE IN BEELD (vervolg)
Figuur 3
Bevestig de vier 'hoefijzervormige' clips aan de vier
pinnen aan de onderkant van het luifel.
Figuur 5
Leid de antennekabel vanuit het luifel en het buiten-
deel door de rechthoekige opening in het binnendeel.
Figuur 7
Verbind de stroomvoorziening met het electronica-
bord en leid de stroomkabel via de clips door de
opening aan de onderzijde van het binnendeel.
flap
Installatiehandleiding - Pagina 5
Figuur 4
Verwijder de tunnel uit het binnendeel. Maak de
schroeven los in het binnendeel en verwijder de grote
afdekplaat.
Figuur 6
A
Verbind het luifel en buitendeel tijdelijk met het
binnendeel met behulp van de twee M6-schroeven.
Verbind de antennekabel met het electronicabord.
Figuur 8
Plaats de grote afdekplaat over het binnendeel en zet
deze tijdelijk vast met de vier schroeven.
B
