Montage
Instructiemateriaal en aanvullende onderdelen
Omschrijving
Halvekogeltap
Gebruikershandleiding
Onderdelencatalogus
Certificaat van Integriteit en Naleving
1
De voorrol monteren
Geen onderdelen vereist
Procedure
Het maaidek wordt geleverd zonder voorrol. Bevestig de
rol met behulp van de losse onderdelen die meegeleverd
zijn met het maaidek en volg de montage-instructies die
met de rol zijn meegeleverd.
2
Haakschakel, excentrische
schakel of kettingschakel
monteren
Geen onderdelen vereist
Procedure
Voor maaidekken die op een tractie-eenheid met een
serienummer vóór 240000001 worden gemonteerd,
moet de juiste hefschakel worden gemonteerd.
Opmerking: De 2 tapbouten om de hefschakel te
bevestigen, zijn bij levering op het maaidek gemonteerd.
Voor de Greensmaster 3000, 3000-D, 3050, 3100, 3150
en 3150-Q moet de haakschakel (onderdeelnummer
105-5740) worden gemonteerd. (wordt meegeleverd met
de bovengenoemde Greensmaster tractie-eenheden)
Monteer de haakschakel aan de bovenzijde van het
maaidek met behulp van (2) tapbouten. Draai de
tapbouten vast met een torsie van 34-40 Nm (Figuur 3).
Hoeveel-
heid
2
Aan rol monteren
1
Lezen voordat u het maaidek gaat instellen en gebruiken
1
Gebruiken om onderdeelnummers op te zoeken
1
CE-certificaat
1. Haakschakel
Voor de Greensmaster 3250-D moet de excentrische
schakel (onderdeelnummer 110–2397) worden
gemonteerd (wordt meegeleverd met de Greensmaster
3250-D tractie-eenheid).
Monteer de excentrische schakel (Figuur 4) aan de
bovenzijde van het maaidek met behulp van 2 tapbouten.
Draai de tapbouten vast met een torsie van 34-40 Nm.
Belangrijk: Plaats de excentrische hefhaak in de
richting van de voorkant van het maaidek.
5
Gebruik

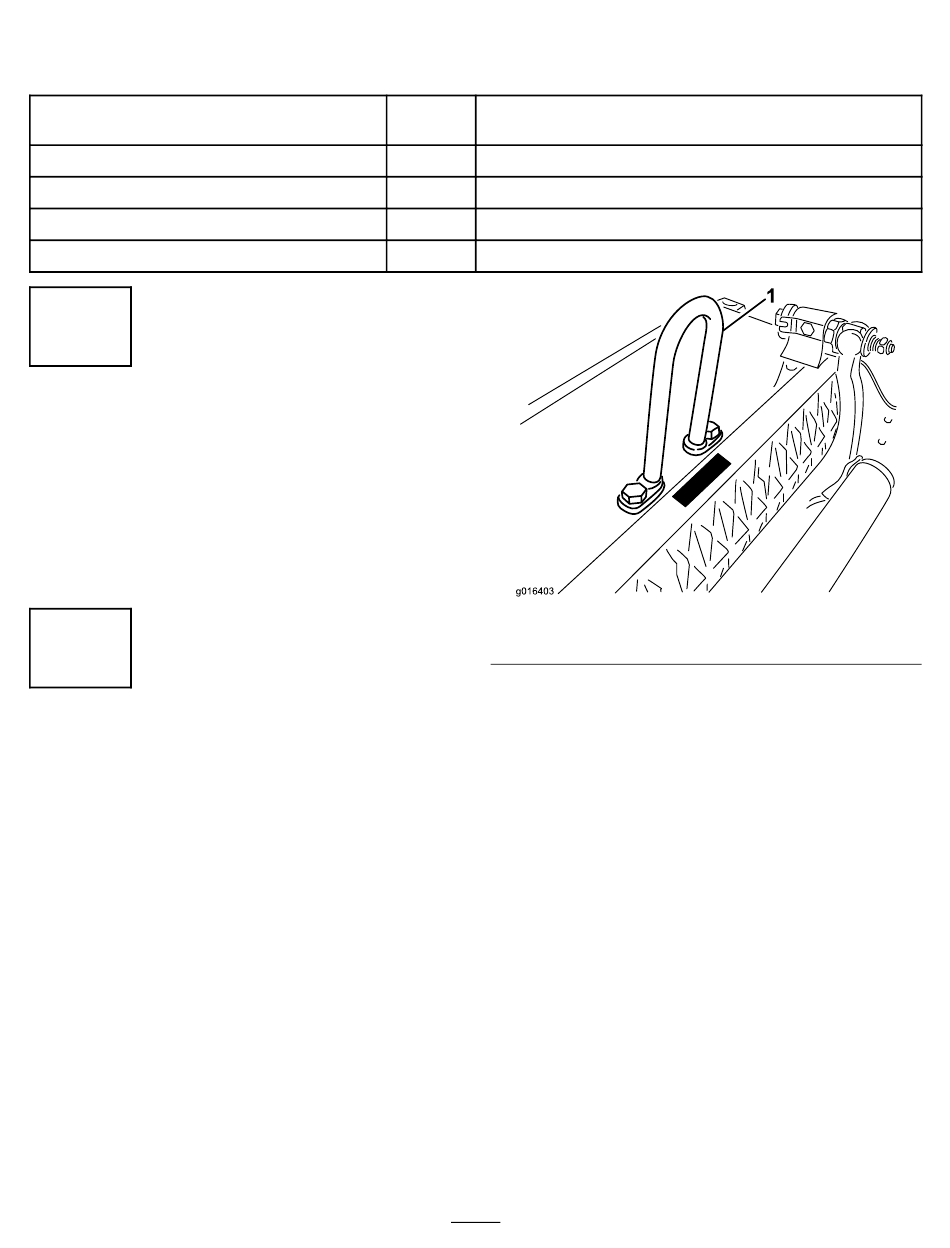

Figuur 3
