Elektrische aansluiting
6 Elektrische aansluiting

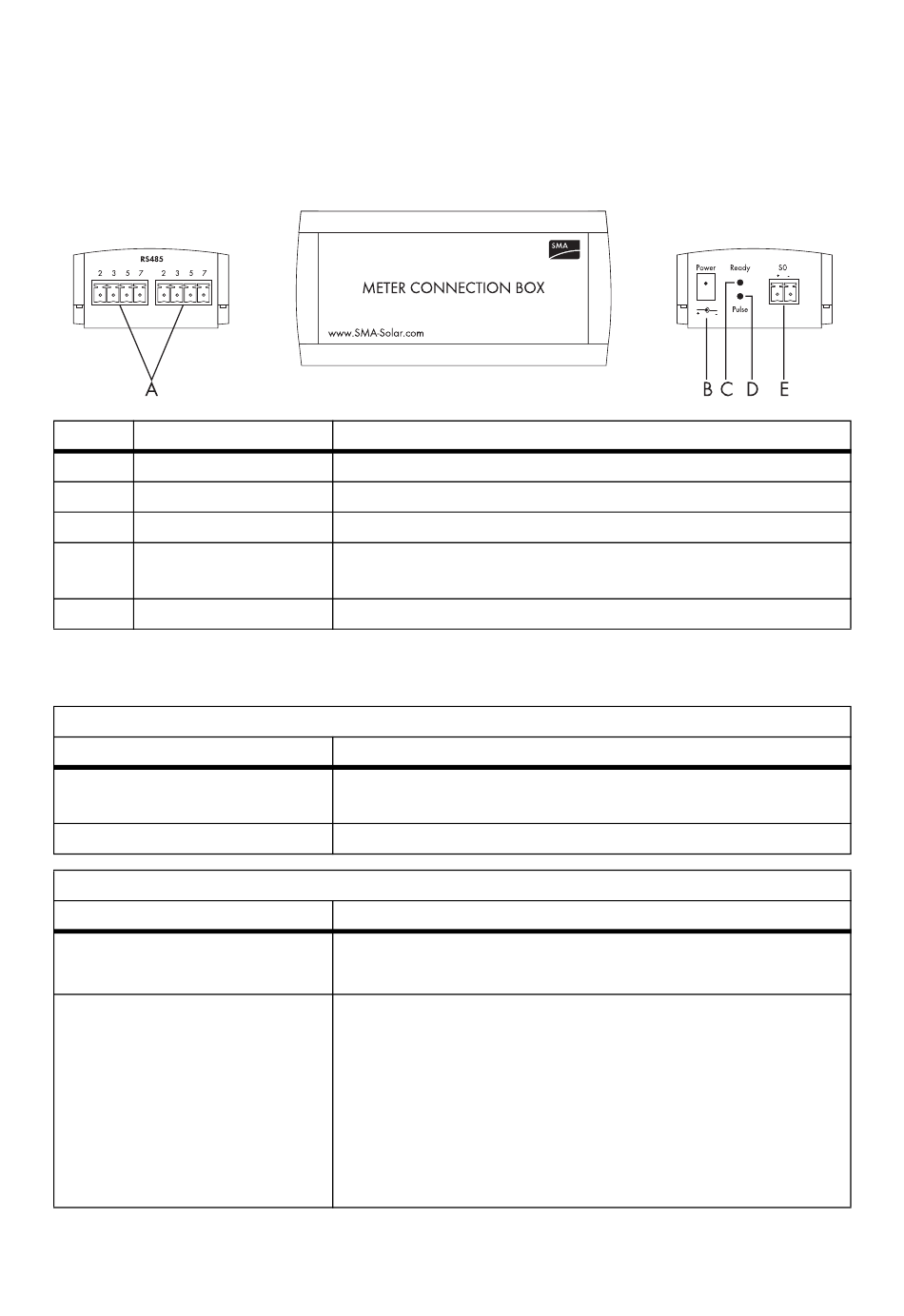

6.1 Overzicht van de apparaten
Positie Aanduiding
A
„RS485"
B
„Power"
C
„Ready"
D
„Pulse"
E
„S0"
6.2 LED-overzicht
„Ready"-LED (groen)
Status
knippert
brandt continu
„Pulse"-LED (geel)
Status
knippert
brandt continu
14
METERBOX-INL110611
Betekenis
Aansluiting voor de RS485-communicatiebus
Aansluiting voor de stekkeradapter
„Ready"-LED voor de voeding
„Pulse"-LED voor de overdracht van meetgegevens met behulp
van meetimpulsen
S0-aansluiting
Betekenis
Er vindt momenteel communicatie via de RS485-
communicatiebus plaats.
Spanning is in orde.
Betekenis
Normale modus
Er komen meetimpulsen van de energiemeter binnen.
Energiemeter wordt niet uitgelezen
Er komen geen meetimpulsen van de energiemeter binnen.
Afhankelijk van het aangesloten type energiemeter
(zie pagina 23) betekent dit:
• Geen energieverbruik
• Geen netteruglevering
• Geen PV-opbrengst
