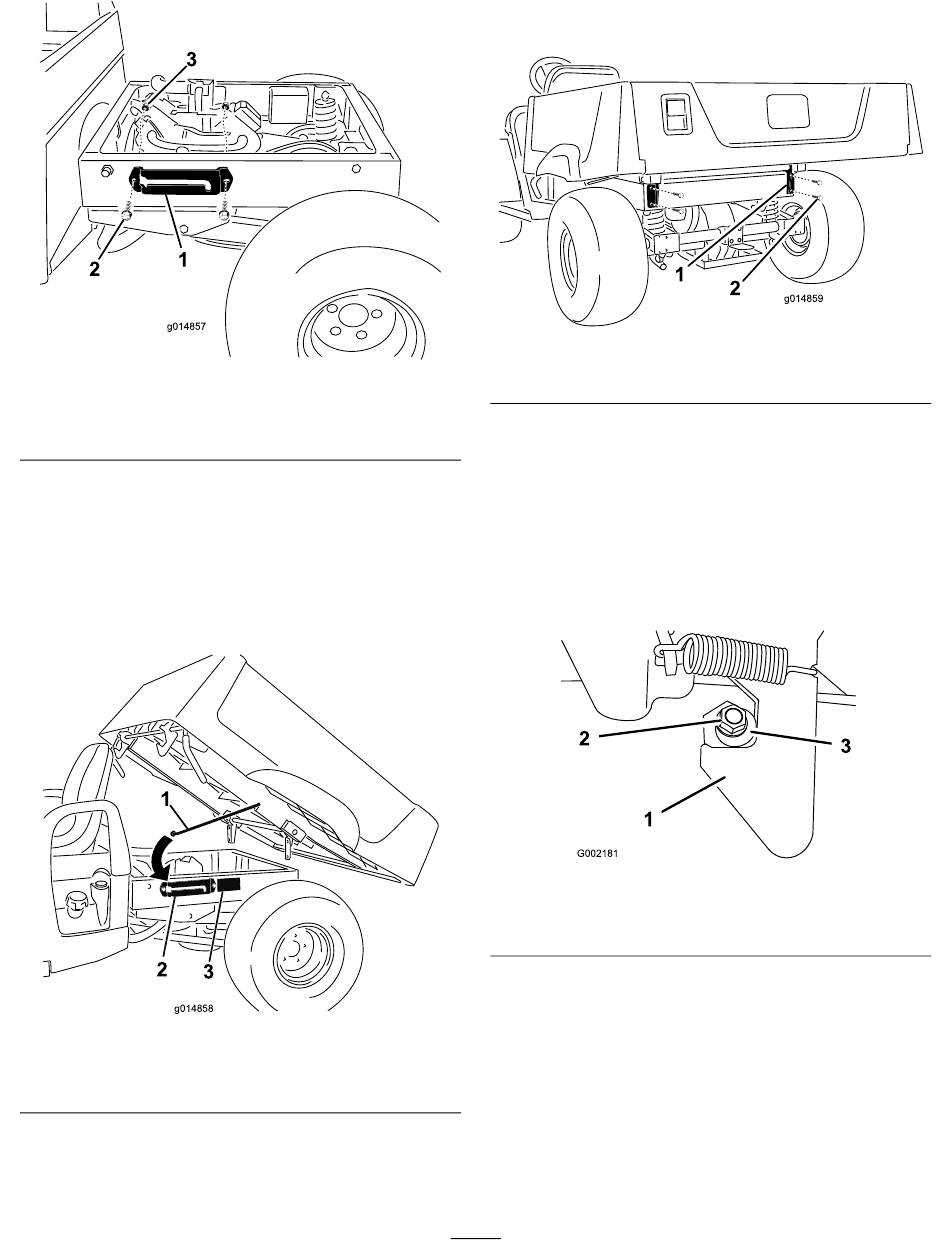

1. Beugel van steunstang
2. Bout (3/8 x 1 inch)
4. Met behulp van een hijswerktuig boven de machine
of samen met een andere persoon laat u de nieuwe
bak op zijn plaats op het draagstel zakken. Zorg
ervoor dat het vergrendelingsmechanisme naar voren
gericht is en de achterlaadbak naar achteren.
5. Breng het uiteinde van de steunstang in de voorkant
van de beugel (Figuur 7).
1
2
g014858
1. Steunstang
2. Beugel van steunstang
6. Gebruik de bevestigingen die u eerder verwijderd
hebt om de beugels van de draaistang te bevestigen
aan de onderkant van de bak, achteraan het draagstel
Figuur 6
3. Flensmoer (3/8 inch)
3
Figuur 7
3. Sticker 99-7345
van de bak (Figuur 8); draai de bevestigingen vast
tot 1,3 Nm.
1. Beugel van draaistang
7. Breng sticker 99-7345 aan op de plaats getoond in
Figuur 7.
8. Laat de bak zakken en controleer of hij stevig
vergrendeld wordt; als dat niet het geval is, past u de
stand van de vergrendeling op de volgende manier
aan:
A. Draai de moer op het uiteinde van de
vergrendelstang los (Figuur 9).
1. Sluiting
2. Moer
B. Draai de vergrendelstang naar rechts totdat deze
stevig tegen de vergrendeling zit en zet daarna
de moer vast (Figuur 9).
C. Doe hetzelfde voor de vergrendeling aan de
andere zijde van het voertuig.
5
Figuur 8
2. Bevestigingen
Figuur 9
3. Vergrendelstang
