SSTV is een populaire applicatie waarmee stilstaande
beelden van het ene station naar het andere gezonden
worden. De VC-H1 is een optionele draagbare eenheid
die aan alle eisen voor SSTV voldoet. Namelijk een
slow-scan converter, een CCD-camera en een LCD-
monitor. U kunt kleurenbeelden uitzenden of ontvangen
door enkel de VC-H1 op deze zendontvanger aan te
sluiten. Raadpleeg de handleiding van de VC-H1 voor
meer informatie over de VC-H1.
Met deze zendontvanger kunt u een bericht, een RSV-
rapport en een roepnaam ingeven en projecteren op de
monitor van de VC-H1. U kunt ook kleuren instellen voor
die gegevens.
AANSLUITEN OP DE VC-H1
Om alle functies van deze zendontvanger te kunnen
gebruiken, moet u zelf twee kabels klaarmaken. U kunt
gebruik maken van een DB-9 contraconnector, een
optionele PG-5A kabel met een 6-pins mini DIN-stekker,
of een optionele connectorset (E59-0407-XX) die
aansluit op de DATA-poort van de VC-H1. Eén uiteinde
van de PG-5A kabel is niet voorzien van een connector.
Opmerkingen:
Zet zowel de zendontvanger als de VC-H1 uit voordat u de
verbinding maakt.
Een optionele PG-4T kabel sluit aan op zowel de DATA-connector
van deze zendontvanger als op de DATA-poort van de VC-H1. Met
deze kabel zelf kunt u echter alleen beelden uitzenden vanaf/naar
andere stations.
Als hij alleen op een draagbare zendontvanger aangesloten is, dient
de VC-H1 als luidsprekermicrofoon.
Downloaded from:
http://www.usersmanualguide.com/

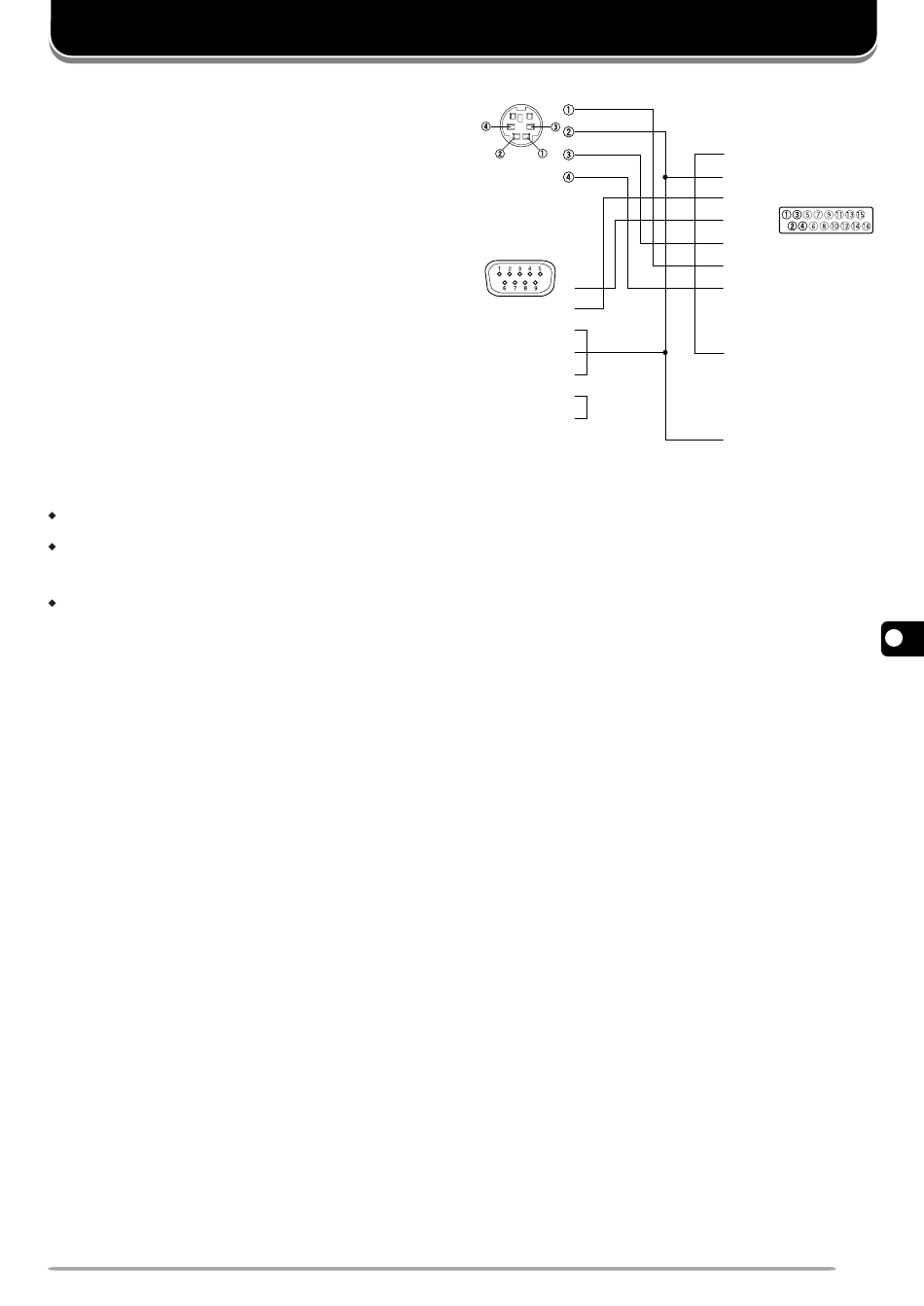

SLOW-SCAN TELEVISION (SSTV) MET VC-H1
Op TM-D700
DATA-
connector
1
2
COM-
3
connector
4
5
6
7
8
9
Op VC-H1
1 NC
2 SSDO
3 6V
4 DG
5 TXD
6 RXD
7 SSPTT
DATA-poort
8 FSSDO
9 SSDI
10 NC
11 PTT
12 3MS
13 SP
14 MIC
15 MSP
16 G
6
N-35
