42

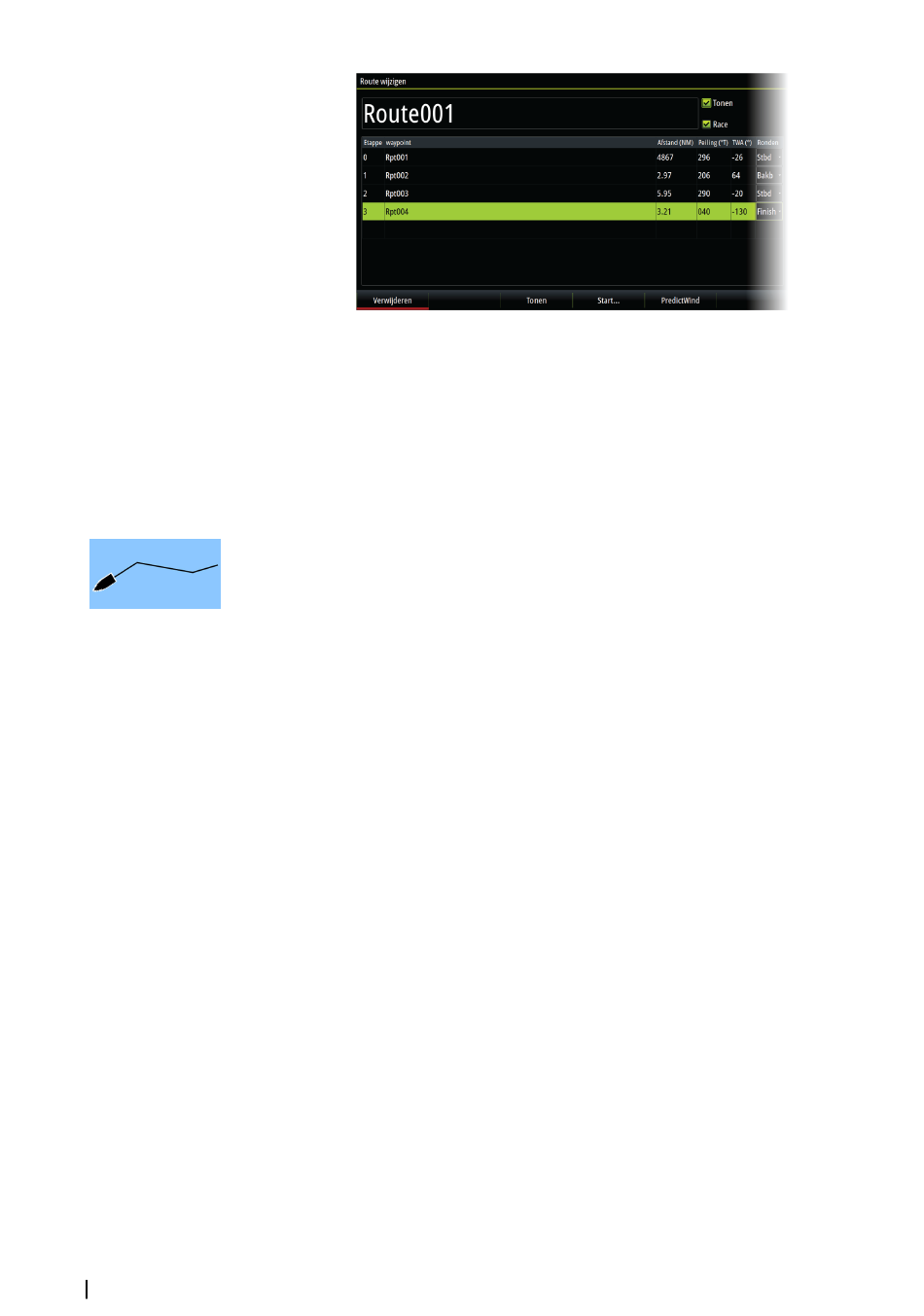

Een route verwijderen
U kunt een route verwijderen door de menu-optie Verwijderen te selecteren wanneer de
route is geactiveerd.
U kunt ook routes verwijderen in het dialoogvenster Routes wijzigen. Zie "Het dialoogvenster Route
wijzigen" op pagina 41.
Tracks
Over tracks
Tracks geven een grafische voorstelling van de eerder afgelegde route van het vaartuig. Ze
zorgen dat u kunt achterhalen welke route de boot heeft afgelegd. Tracks kunnen worden
geconverteerd in routes in het dialoogvenster Wijzigen.
Het systeem is in de fabriek zo ingesteld dat de beweging van het vaartuig automatisch
wordt gevolgd en getoond op het kaartpaneel. Het systeem blijft de tracks opnemen totdat
het maximum aantal punten wordt bereikt. Daarna worden de oudste punten automatisch
overschreven.
De automatisch volgfunctie kan worden uitgeschakeld in het dialoogvenster Tracks.
Aanmaken van een nieuwe track
U kunt een nieuwe track starten in het dialoogvenster Tracks. Het dialoogvenster wordt als
volgt geactiveerd:
•
door middel van de Waypoints tool op de Home pagina en het selecteren van het tabblad
Tracks
•
met de optie Nieuwe track of Tracks in het dialoogvenster Plot.
Track-instellingen
Tracks worden samengesteld uit een serie punten die verbonden worden door
lijnsegmenten, afhankelijk van de frequentie van de opname.
U kunt zelf trackpunten positioneren op basis van tijd of afstand, of automatisch een
waypoint door het systeem laten positioneren als er een koerswijziging geregistreerd wordt.
Ú Notitie:
De optie Tracks moet zijn ingeschakeld in het dialoogvenster Tracks om
zichtbaar te zijn op panelen.
Tracks kleuren
Tracks kleuren:
•
Selecteer de track in het dialoogvenster Tracks en stel in het dialoogvenster Track wijzigen
de kleur voor de hele track in.
•
Schakel de optie in om het systeem de track te laten kleuren op basis van de
brongegevens en hoog/laag-instellingen. Zie "Tracks kleuren op basis van gegevens" op pagina 26.
Waypoints, routes en tracks
| Zeus³S Glass Helm
Gebruikershandleiding
