9.3 Binnenunit op de montageplaat bevestigen
FTXF20~42E5V1B + ATXF20~42E5V1B
Daikin kamerairconditioner
4P519439-19U – 2022.09

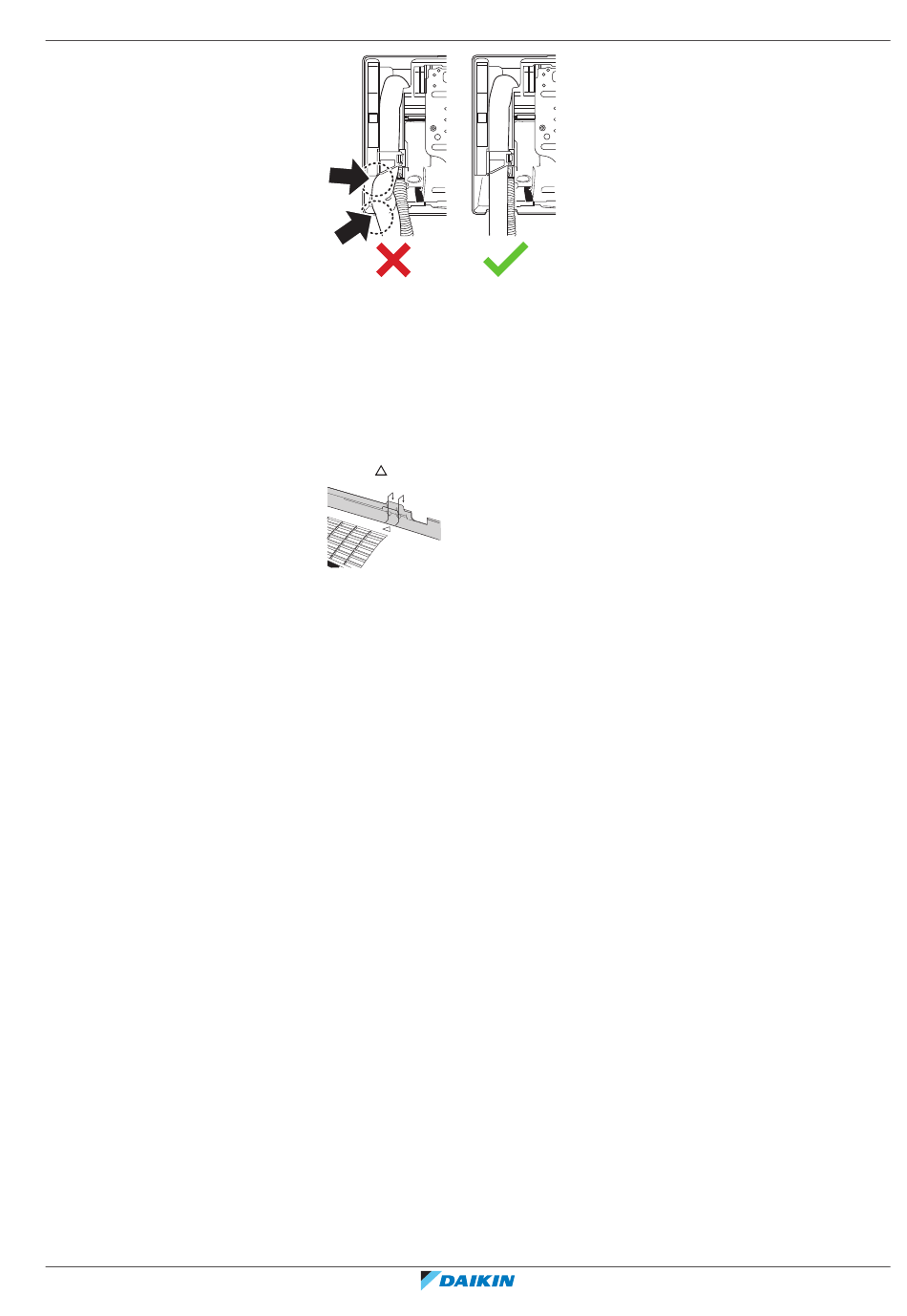

2 Voer de afvoerslang en de koelmiddelleiding door de muuropening en dicht
het gat af met stopverf.
1 Plaats de binnenunit op de haken van de montageplaat. Maak hierbij gebruik
van de " "-aanduidingen.
2 Duw het onderframe van de unit met beide handen op de onderste haken van
de montageplaat. Let op dat de draden NIET vastgeklemd geraken.
Opmerking: Let op dat de kabel tussen de units NIET geklemd geraakt in de
binnenunit.
3 Duw met beide handen op de onderste rand van de binnenunit tot de unit
goed vastzit achter de haken van de montageplaat.
4 Maak de binnenunit vast aan de montageplaat met 2 bevestigingsschroeven
van de binnenunit M4×12L (accessoire).
9
De installatie van de binnenunit voltooien
|
Uitgebreide handleiding voor de installateur
45
