6.3 Aansluiting wisselspanningszijde
!
GEVAAR
LEVENSGEVAAR vanwege mogelijke brand of elektrische schok.
De connectoren NOOIT aansluiten of loskoppelen onder spanning.
1. Geïntegreerde RCD en RCM
De Omniksol omvormer is uitgerust met geïntegreerde RCD (aardlekschakelaar) en
RCM (op reststroom werkende signalering). De stroomsensor zal de hoeveelheid
lekstroom detecteren en vergelijken met de vooringestelde waarde; als de lekstroom
groter is dan het toegestaan bereik, zal de RCD de omvormer loskoppelen van de
wisselstroomlast.

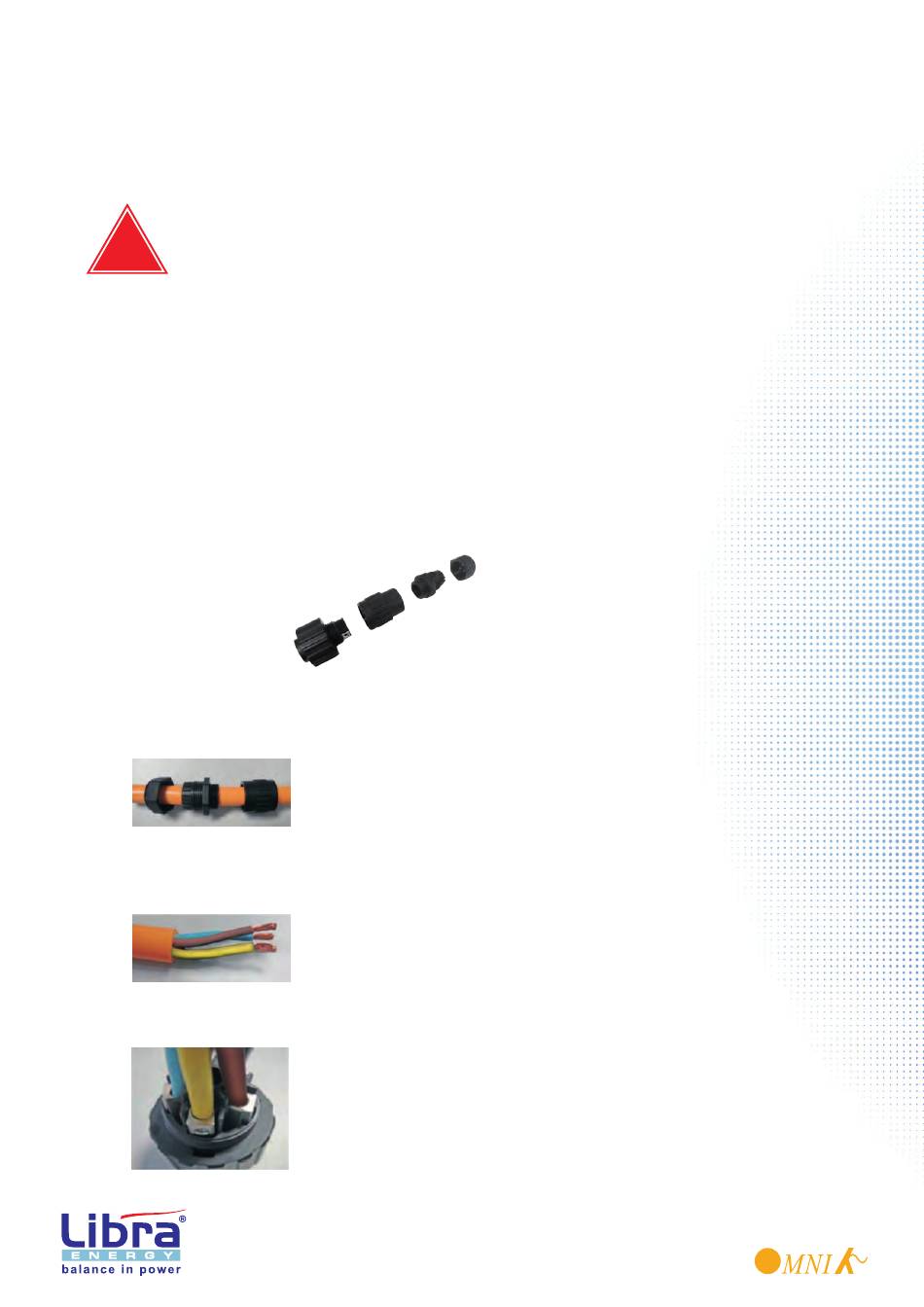

Overzicht komponenten AC stekker
2. Montagevoorschrift
1) Schuif de wartel, de wartelmoer en het connectorhuis over de kabel
2) Strip de buitenmantel van de kabel over een lengte van max. 60mm
Strip de isolatie van de aders over een lengte van 12 +/- 1mm.
3) Schuif adereindhulsen over de gestripte aders. Klem de adereindhulzen goed vast.
Wartel
Wartelmoer
Connectoradapter
Connectorbehuizing
