De rupsbanden spannen
Geen onderdelen vereist
Nieuwe rupsbanden
1.
Voor beide rupsbanden: draai de spanschroef
linksom totdat het spanblok uitgelijnd is met de
witte lijn aan de kant van de afronding in de
sleuf van de sticker

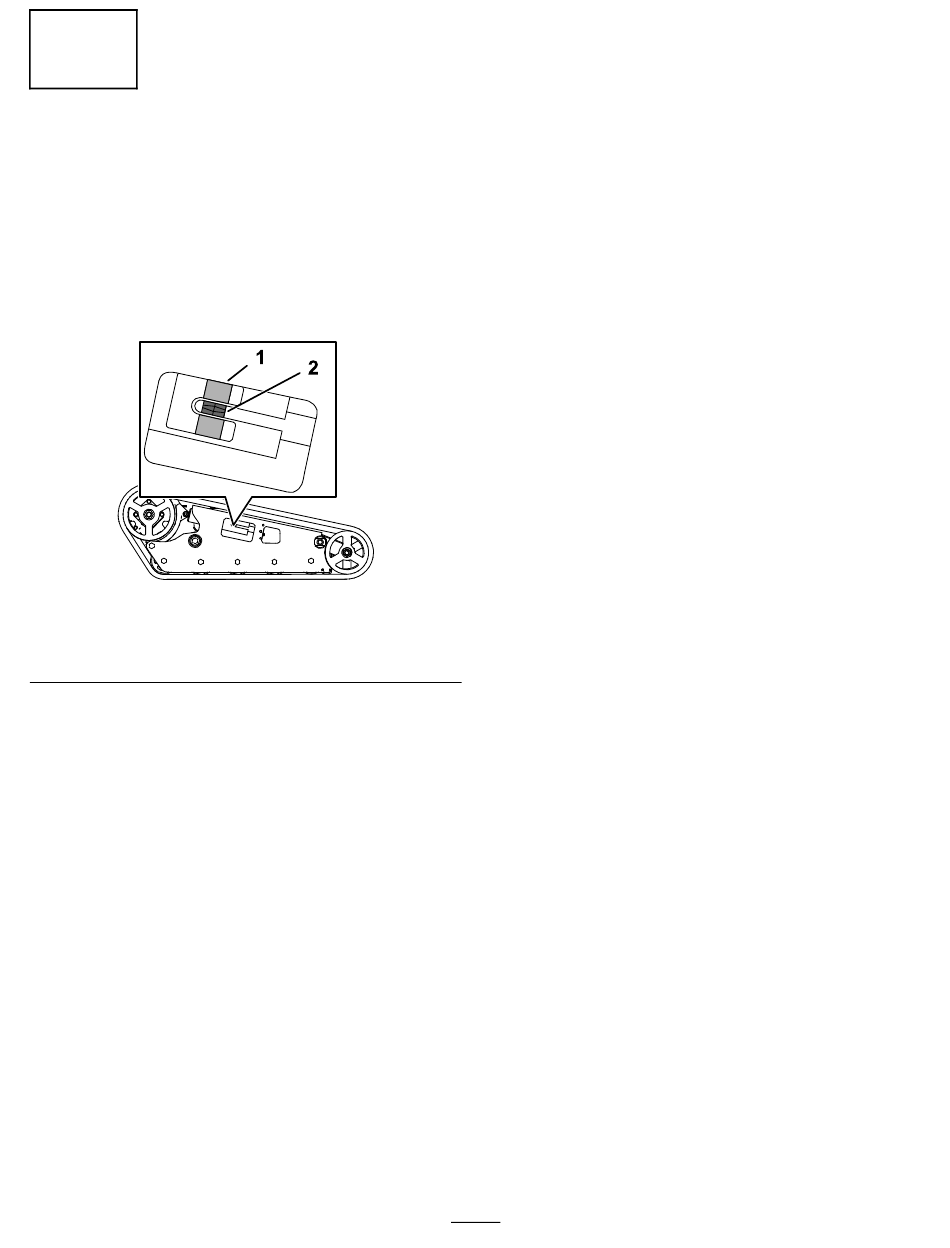

Figuur 10
1. Sticker
2. Spanblok
2.
Lijn de dichtstbijzijnde inkeping in de
spanschroef uit met de opening van de borgbout
en bevestig de schroef met de borgbout en
moer.
3.
Draai de achterste bout vast met een torsie van
108-122 N·m.
4.
Laat de machine neer op de grond.
5.
Rij de machine naar een horizontaal oppervlak
en parkeer de machine daar, stel de parkeerrem
in werking, schakel de motor uit en verwijder het
sleuteltje.
6.
Verzeker dat het spanblok zich in het groene
gedeelte van de sticker bevindt, of 1,3 cm van
de achterkant van de spanbuis, voor beide
rupsbanden
(Figuur
Opmerking:
De rupsband komt door gebruik
losser te zitten.
7.
Verwijder de borgbout en de moer
8.
Gebruik een dopsleutel van ½" en draai de
spanschroef linksom tot het spanblok op één lijn
staat met de groene indicator op de sticker of
(Figuur
10).
10).
(Figuur
2).
1,3 cm verwijderd is van de achterzijde van de
sleuf van de spanbuis, voor beide rupsbanden
(Figuur
10).
9.
Lijn de dichtstbijzijnde inkeping in de
spanschroef uit met de opening van de borgbout
en bevestig de schroef met de borgbout en moer
(Figuur
2).
Gebruikte rupsbanden
1.
Verwijder de borgbout en de moer
2.
Gebruik een dopsleutel van ½" en draai de
spanschroef linksom tot de spanmoer uitgelijnd
is met met groene deel van de sticker
10).
3.
Lijn de dichtstbijzijnde inkeping in de
spanschroef uit met de opening van de borgbout
en bevestig de schroef met de borgbout en moer
(Figuur
2).
4.
Rij de machine naar een horizontaal oppervlak
en parkeer de machine daar, stel de parkeerrem
in werking, schakel de motor uit en verwijder het
sleuteltje.
5.
Controleer dat het spanblok zich in het groene
gedeelte van de sticker bevindt, of 1,3 cm van
de achterkant van de spanbuis, voor beide
g203962
rupsbanden
5
(Figuur
(Figuur
10). Indien nodig instellen.
2).
(Figuur
