Deel 2: installatie
Waarschuwingen en tips voor poortverbinding
• Zorg ervoor dat de UTP-kabel korter is dan 100 meter.
• Als u een SFP-uplinkmodule voor verzenden en ontvangen moet vervangen als het systeem in
werking is, deactiveert u eerst de poort en vervangt u vervolgens de module voor verzenden en
ontvangen om een systeemstoring te voorkomen.
• Dit product gebruikt lasers om signalen via de SFP-uplinkpoorten over te dragen. Deze
laserstralen zijn Klasse 1-compatibel die geen gevaar vormen voor de ogen als ze normaal
werken. Wij raden u echter aan om niet direct in de poorten te kijken terwijl het systeem wordt
ingeschakeld.
• Verwijder de rubberen afdekking van de optische kabel pas als u deze aan het product moet
aansluiten. De afdekking beschermt de kabel tegen vervuiling.
• Als u een SFP-module met dual core gebruikt, zorgt u ervoor dat de RX-poort van de gebruiker
is aangesloten op de TX-poort van het doelapparaat en dat de TX-poort van de gebruiker is
aangesloten op de RX-poort van het doelapparaat.
• Gebruik UTP-kabels van categorie 5 of 6 alleen met RJ-45-aansluitingen om deze aan te sluiten
op de 10/100/1000BASE-T-poorten van het systeem. De poorten van het systeem kunnen
automatisch onderscheid maken tussen MID- en MDIX-aansluitingen, dus u hoeft geen RJ-45-
kabel te gebruiken als u verbinding maakt met de TX-poort van een ander apparaat.
• De RJ-45-uplinkpoorten van het systeem worden gebruikt als servicepoorten, maar ze
ondersteunen geen PoE.
• De verbindingsafstand kan met optische kabels worden verlengd tot 500 meter of 10 kilometer.
De maximale afstand kan variëren per gebruikte SFP-module.
• Kies voor de veiligheid optische kabels met een maximale werkingstemperatuur die gelijk is aan
of hoger is dan de maximale werkingstemperatuur van het systeem (50°C).
• Houd de poorten schoon. Vervuiling van de poorten kan de optische signaaloverdracht hinderen.
Doe een klein beetje ethanol op een schone doek of een wattenstaafje en maak de poorten
voorzichtig schoon.

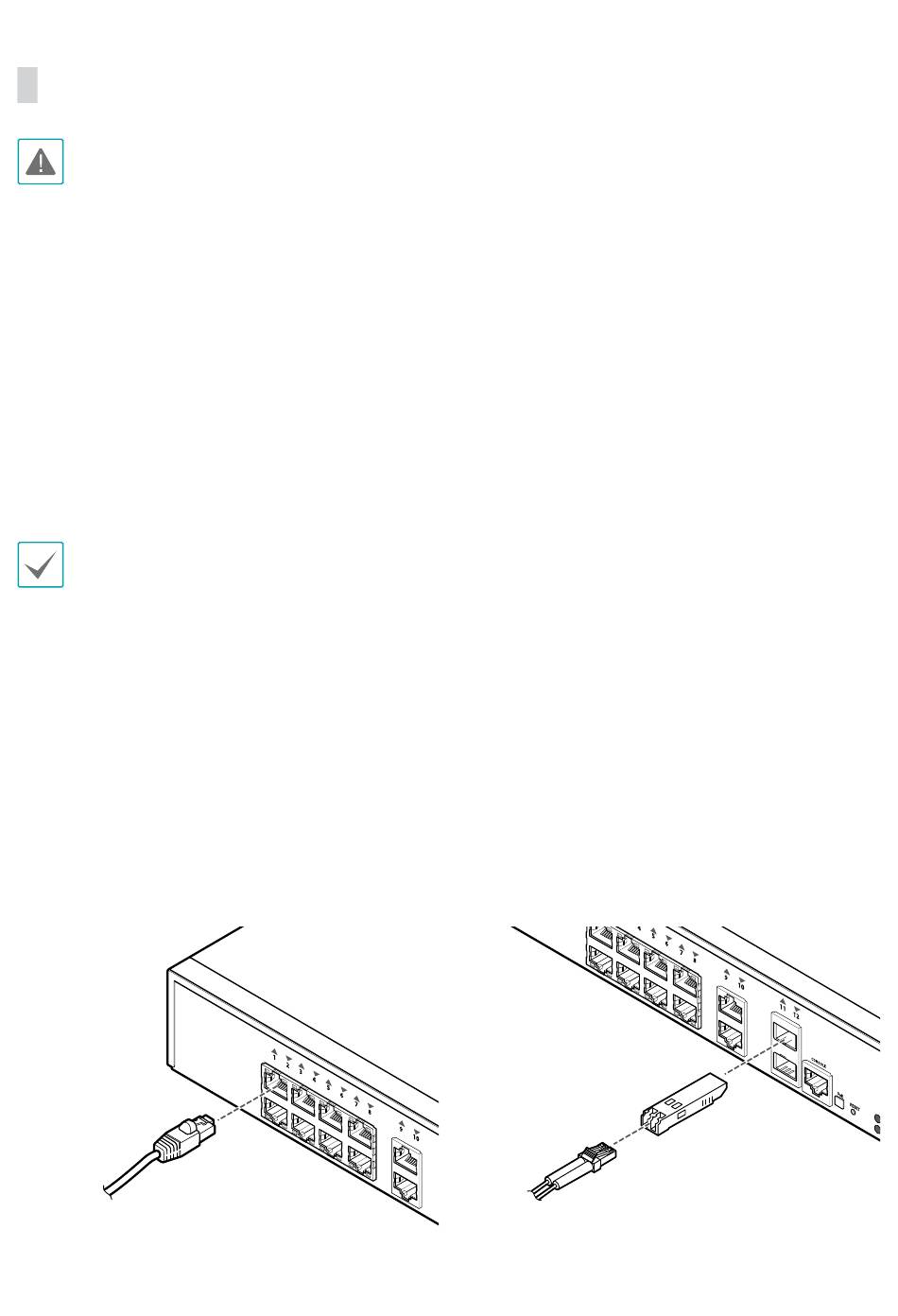

[10/100/1000BASE-T-poortaansluiting]
20
[1000BASE-X SFP-poortaansluiting]
