3.3 Aansluitingen
4
2

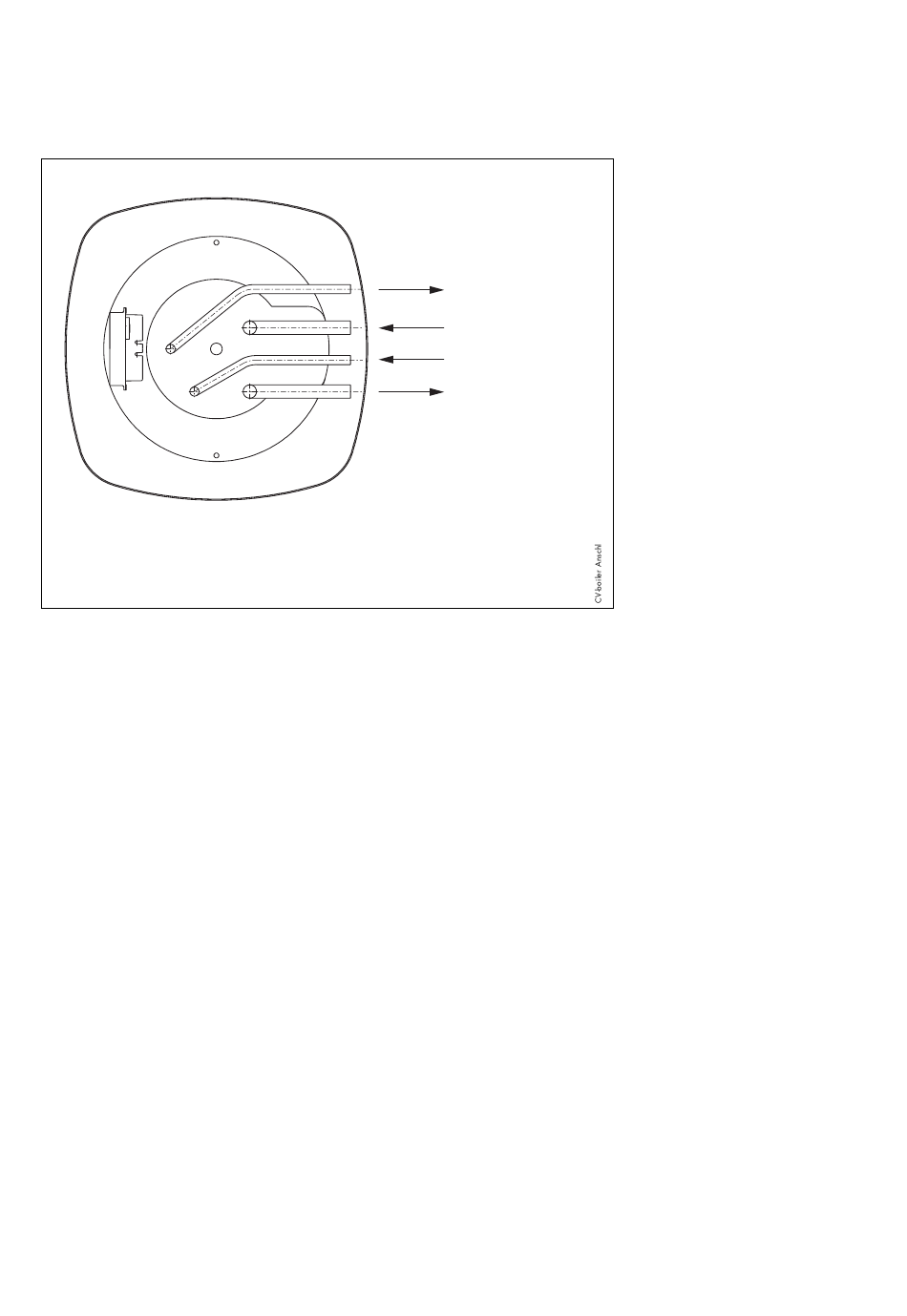

Fig. 3 Onderzijde VIH-boiler
3.4 Aansluiting van de NTC-
temperatuuropnemer
4
In bedrijf stellen
4.1 VIH-zijdig
4.2 Sanitair-zijdig
3
1
De VIH-boiler is voorzien van een
dompelbuis waarin een NTC-
temperatuuropnemer met aansluitkabel
en stekker is aangebracht. Voer de
kabel bij de hrEXCLUSIEF door een van
de vrije kabeldoorvoeren en bij de
hrSOLIDE door de tulle van een van
de leidingen (bijv. de gasleiding). Sluit
de stekker aan op de contrastekker in
de VHR...S.
Nadat de VIH-boiler en de cv-ketel
zijn geinstalleerd kunnen deze in
bedrijf genomen worden. Het verwar-
mingsspiraal van de VIH-boiler wordt
gevuld op het moment dat de cv-instal-
latie wordt gevuld.
Open alle warmwaterkranen. Open
de stopkraan van de inlaat combinatie.
Als uit alle warmwaterkranen een con-
stante waterhoeveelheid stroomd kun-
nen deze worden worden.
De VIH-boiler is nu gevuld en ontlucht.
Controleer de installatie op lekkages.
warmwaterleiding
cv-aanvoer
koudwaterleiding
cv-retour
cv-zijdig
De aansluitingen cv-zijdig bevinden
zich onder de aansluitkap van de VIH-
boiler, zie fig. 3. De VIH-aansluitingen
zijn voorzien van een kleuraanduiding.
De „rood" gemarkeerde aansluiting (3)
dient te worden aangesloten bij de
VHR ...S op de leiding met de tekst
„boiler aanvoer" of bij een andere cv-
ketel op de cv-aanvoerleiding. De
„blauw" gemarkeerde aansluiting (1)
dient te worden aangesloten bij de
VHR...S op de leiding met de tekst
„boiler retour" of bij een andere cv-
ketel op de driewegklep in de cv-retour-
leiding.
Sanitair-zijdig
De VIH-boiler dient sanitairzijdig gein-
stalleerd te worden volgens NEN
1006 en de plaatselijke normen en
voorschriften alsmede de aanvullingen
hierop. De sanitaire aansluitingen zijn
voorzien van de nummers (2) en (4).
(4) is de „rode" aansluiting voor de
warmwaterleiding en (2) de „blauwe"
aansluiting voor de koudwaterleiding.
De VIH-boiler kan met een speciale
lage druk mengkraan gebruikt worden
volgens het „lage druk" (LD) principe.
5
