Soorten meting in het hoofdmenu
Statische druk
Insteekdiepte
Kartelschro-
evennn

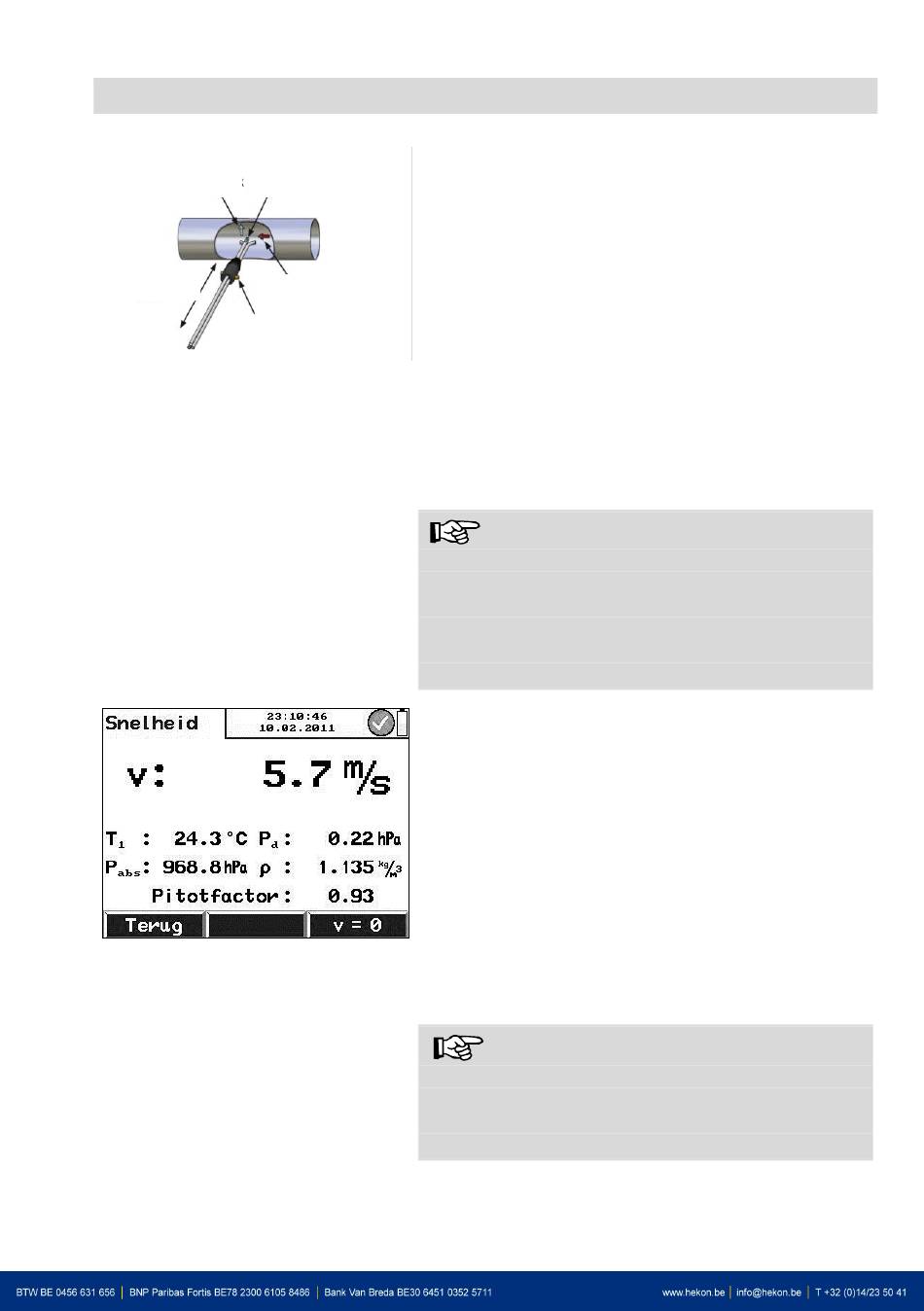

Afb. 38: Schematische weergave van
de meting van de luchtsnelheid
Afb. 39: Meting van de luchtsnelheid
38
Temperatuur
Stroming
Deze aanpassing moet voor de eigenlijke
meetprocedure plaatsvinden, daar na het
losdraaien van de kartelschroeven en instellen
van de insteekdiepte de tegengestelde richting
van de meetbuisjes getest resp. ingesteld moet
worden.
Boven in het display wordt nu de luchtsnelheid v
aangegeven. Beneden in het display wordt de
door de sonde van de pitotbuis gemeten
temperatuur aangegeven. Bovendien verschijnen
de differentiedruk P
Wöhler DC 410 de luchtsnelheid berekent.
Is de luchtsnelheidsuitlezing onrustig of is een
hogere resolutie gewenst dan moet in het Setup
menu de instelling „Drukmeting > fijn" worden
gekozen. Zie paragraaf 6.10.
Totale druk van de pitotbuis op de (+)
overdrukstomp van de Wöhler DC 410
aansluiten.
Statische druk op de (-) onderdrukstomp van
de Wöhler DC 410 aansluiten.
Wöhler DC 410 inschakelen.
Pitotbuis in ingeklapte toestand door de
meetopening in de gasstroom steken.
Pitotbuis met conus fixeren en voor meting
openklappen en dan in de juiste stand
brengen.
Sonde zo nodig met kartelschroeven aan de
dwarsdoorsnede van de gasleiding
aanpassen.
WENK!
Menupunt „Luchtsnelheid" in het hoofdmenu
kiezen en met „OK" bevestigen.
en de dichtheid ρ, waaruit de
D
WENK!
