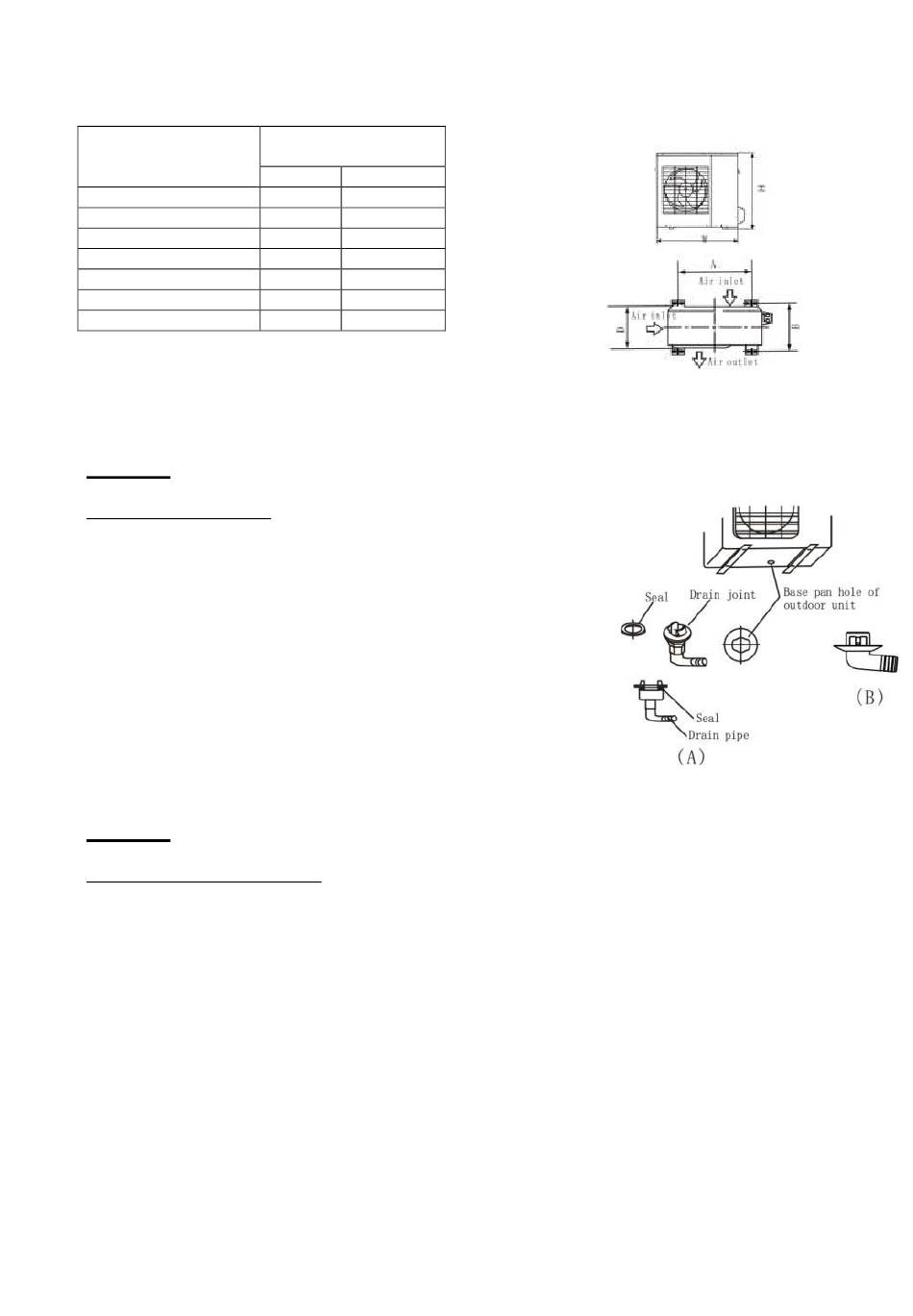

Notie: Bevestig de buiten unit met de gegeven afmetingen op de volgende manier:
AFMETINGEN BUITEN UNIT
700
540
240
X
X
685
430
260
X
X
780
540
250
X
X
760
590
285
X
X
845
700
320
X
X
775
545
310
X
X
670
540
265
X
X
Stap 7
Condensafvoer buitenunit
Notie: De afvoerverbinding kan iets verschillen,
afhankelijk van de gekochte buiten unit.
Als eerst passen we de afdichting op de afvoerverbinding,
en vervolgens plaatsen we het afvoer verbindingsstuk in
het gat in de buiten unit. We draaien dit 90˚ om
hem vast te zetten.(optie A). Bij optie B (figuur 12B)
steken we eerst het verbindingsstuk in het gat in
de buiten unit totdat deze vastklikt met een klikgeluid.
Stap 8
Verbinden van de spankoppeling
Indien u hier graag een filmpje van bekijkt kunt u op
invullen in het zoekveld om het gewenste filmpje te kunnen bekijken.
WAARSCHUWING: Voor uw veiligheid, draag altijd een veiligheidsbril en werkhandschoenen tijdens
het aansluiten van de buizen.
A
FMETINGEN VOOR
INSTALLATIE BUITEN UNIT
A (
)
B (
)
MM
MM
458
250
460
276
549
276
530
290
560
335
600
320
481
276
www.youtube.nl
"koppeling midea quickconnect''
