A
L1-7
deel aantal
A
B
M
C
D
C1-7
E
F
G
H
I
J
K
L
J
M
D

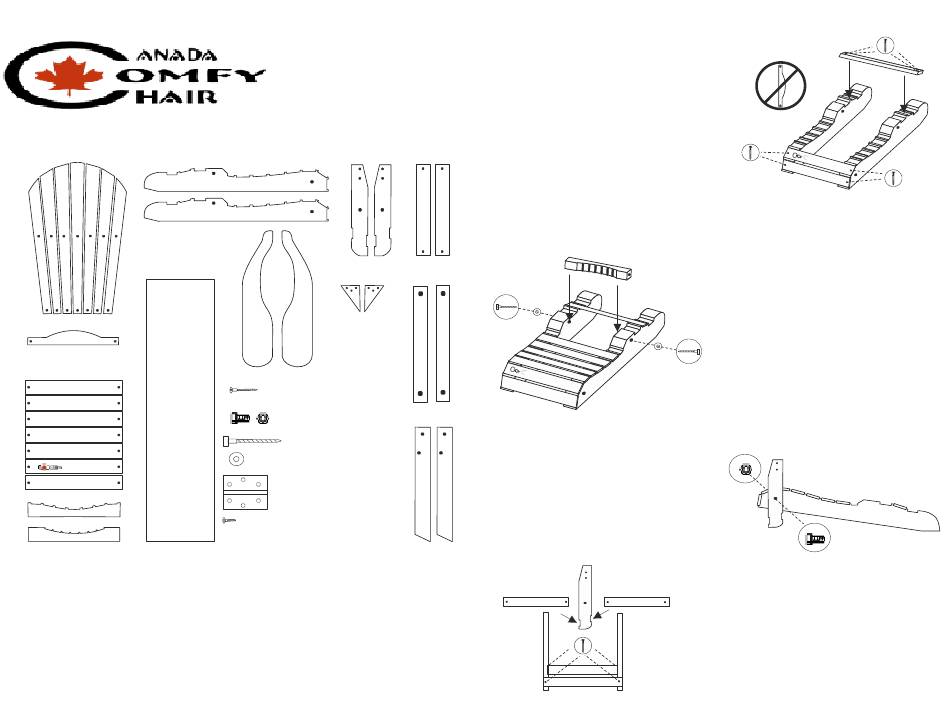

IN 11 STAPPEN NAAR HET COMFY CHAIR GEVOEL
Om extra lang te genieten van je Comfy Chair meubel monteer je de stoel volgens de
instructies in deze montagehandleiding. Voor nog meer stevigheid adviseren wij om de
verbindingspunten te verlijmen met watervaste constructiehoutlijm; deze lijm is
meegeleverd.
MONTAGE-
HANDLEIDING
FCC 200
E
H
G
2
1
7
1
2
42x 4x40mm schroeven
2
2
2x bouten en 2x moeren
2
6x grote schroeven
2
1
10x sluitringen
1
2x scharnieren
7
1
12x scharnierschroeven
4x20 mm
STAP 1
Leg de zijstukken A met de gebogen zijden
omhoog op een vlakke ondergrond. Plaats
dan dwarslat B (gelijk aan lat C) aan de
achterkant van A in de middelste uitsparing
tussen de twee diepere bevestigings-
uitsparingen. Schroef de lat met een 4x40mm
schroef per kant vast. Let op dat de
verzonken zijde van de voorgeboorde gaten
K B
naar boven gericht zijn. Neem nu de latten C
en plaats ze in de uitsparingen. Zorg er voor
Gelijk aan C
dat de buitenste randen van de latten gelijk
liggen met de buitenste randen van de
uitsparingen en dat de verzonken zijde van
de voorgeboorde gaten weer naar boven
gericht is. Bevestig de latten met een
4x40mm schroef aan iedere kant. Begin
onderaan. Deel M nog NIET bevestigen.
F
F
A
C1-7
I
STAP 3
Neem twee moeren en plaats deze vanaf de
binnenkant in de grote gaten aan de voorkant
van de stoel. Neem de poten E en bevestig
deze aan de buitenkant van de delen A.
Schroef de bouten aan de buitenkant vast
Let er op dat de poten met de schuine kant naar
voren gericht zijn en met de verzonken zijde van de
voorgeboorde gaten naar de binnenkant van
de stoel gericht zijn.
E
F
Voorkant!
D
STAP 2
Bevestig nu de lage achterkantsteun D tussen
de twee zijstukken A. Neem twee sluitringen
en twee grote schroeven. Schuif een sluitring
over iedere grote schroef. Monteer de grote
schroeven van buiten af links en rechts door
de grote gaten aan de achterkant van de delen
A
A. Plaats deel D in het midden en bevestig
deze. Let op dat de plank perfect past. Draai
de schroeven niet te strak aan. Plank D moet
nog gedraaid kunnen worden.
E
STAP 4
Neem beide dwarsplanken F. Deze worden aan de
onderkant van de stoelpoten E bevestigd. Plaats
een plank in de voorste uitsparingen en bevestig
F
deze met een 4x40mm schroef aan iedere kant.
Bevestig nu op dezelfde wijze de andere plank in
de uitsparingen aan de achterkant van de poten.
Zorg er voor dat de verzonken zijde van de
voorgeboorde gaten naar boven gericht zijn.
B
Achterkant!
A
C
A
