Keystone OM13 - EPI-2 drIEdraads MOdulE
Handleiding voor installatie en onderHoud
2. InstallatIe
Ga als volgt te werk om de OM13 in de
EPI-2-aandrijving te monteren:
• Controleer dat alle bij de OM13 meegeleverde
onderdelen aanwezig zijn zoals beschreven in
paragraaf 4.
• Selecteer met behulp van paragraaf 4 alleen
de mechanische onderdelen (schroeven
en afstandstukken) afhankelijk van het
aandrijvingsmodel.
• Verzamel de juiste montagegereedschappen
en gereedschappen voor het instellen van de
besturing van de aandrijving.

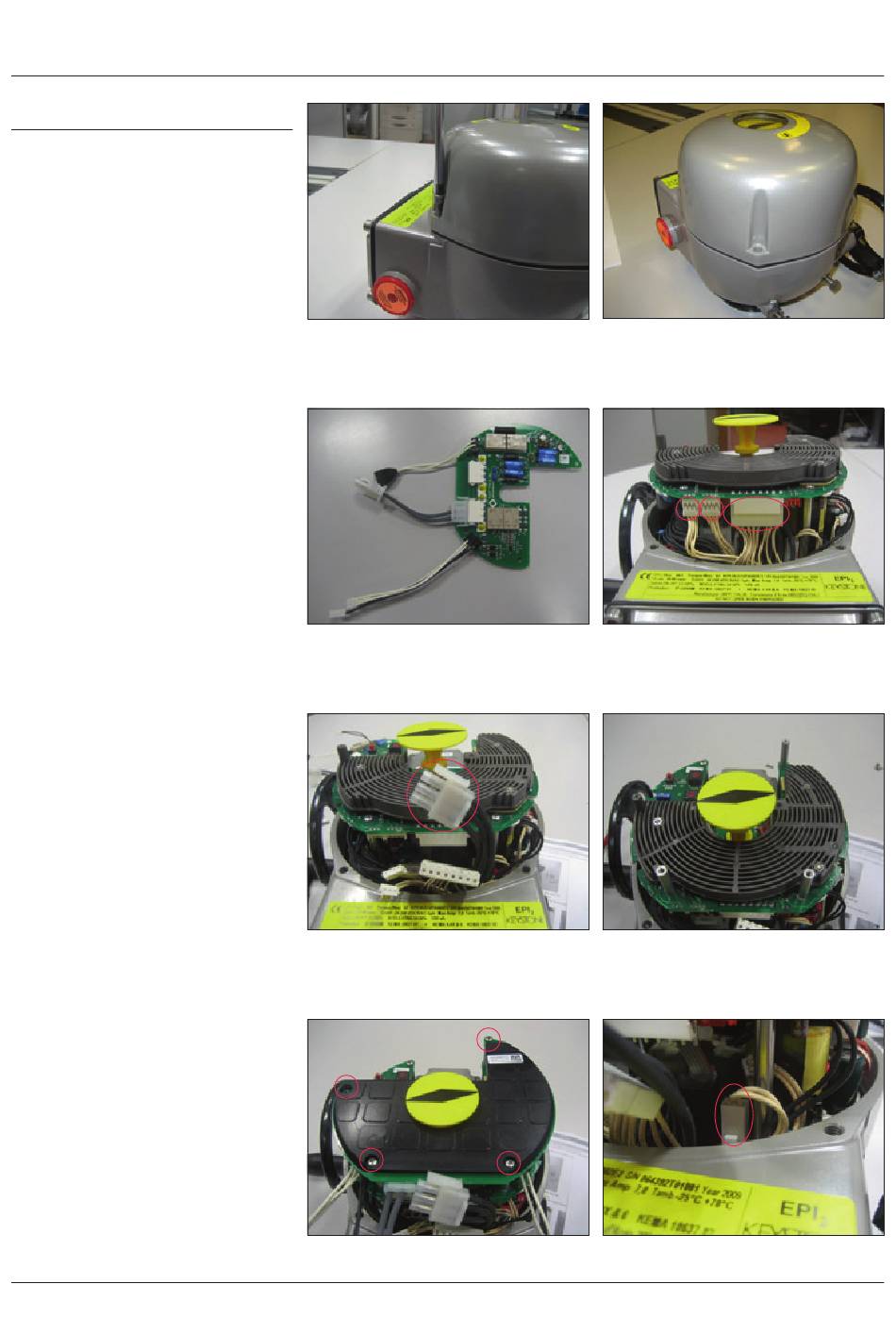

• Draai de bouten van het deksel los met een
inbussleutel (Figuur 1).
• Verwijder het deksel van de aandrijving
(Figuur 2).
Volg een van de volgende montageprocedures
afhankelijk van het aandrijvingsmodel.
2.1 montageprocedure voor modellen
63-125 nm van de nieuwe uitvoering
(amerikaanse of niet-amerikaanse markt)
• Controleer of u de correcte OM13 driedraads
module hebt ontvangen (Figuur 3).
• Verwijder (zoals aangegeven in Figuur 4):
- de 3-pins verbindingskabel
- de 4-pins verbindingskabel
- de 8-pins verbindingskabel
• Verwijder de driedraads stroomkabel van
de voedingskaart, zoals weergegeven in
Figuur 5.
• Verwijder de 3 schroeven (3 x M3x10) van de
logische schakeling en schroef de 3 metalen
afstandstukken vast (Figuur 6).
• Plaats de OM13-kaart op de afstandstukken
en haal de 4 schroeven aan (Figuur 7).
• Verwijder de 2-pins verbindingskabel van J1
op de voedingskaart (Figuur 8).
Figuur 1
Figuur 3
Figuur 5
Figuur 7
Figuur 2
Figuur 4
Figuur 6
Figuur 8
2
