IX. MONTAGE, AANPASSING EN GEBRUIK
J. ANTI-TIPWIELEN (optioneel)
Sunrise adviseert anti-tipwielen voor alle rolstoelen.
Gebruik een torque-instelling van 115 in.-lb. voor montage van de anti-tipwielen.
1.

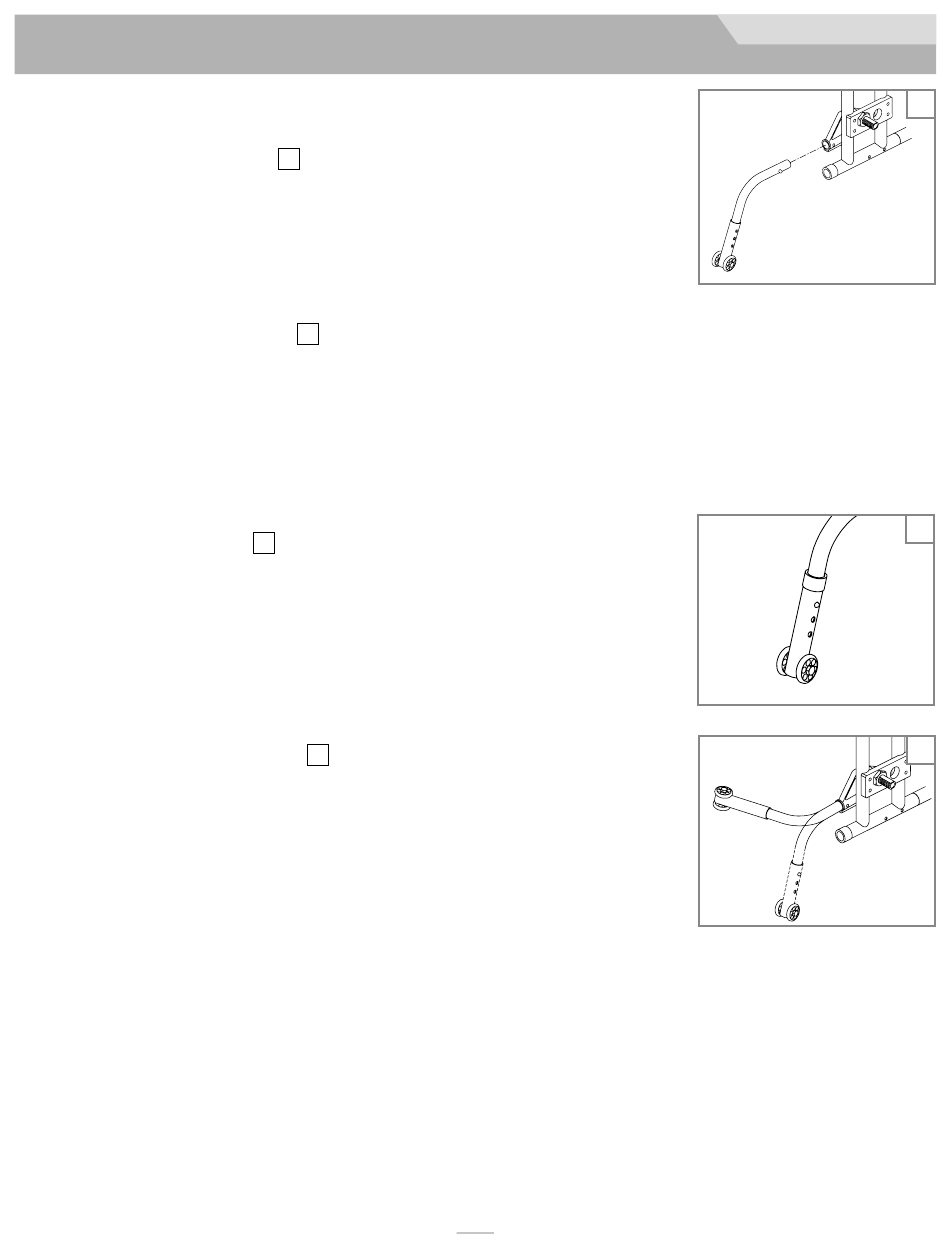

De anti-tipwielen in de buis steken
a. Druk op de ontgrendelingspennen aan de achterzijde van het anti-tipwiel, zodat beide
ontgrendelingspennen naar binnen worden getrokken.
b. Steek de stang van het anti-tipwiel in de buis.
c. Draai het anti-tipwiel naar beneden totdat de vergrendelingspennen door het gat van de
ontvangende buis naar buiten komen.
d. Bevestig de tweede stang op dezelfde wijze.
2.
Aanpassen van de ontvangende buis
a. Verwijder de anti-tipwielen uit de ontvangende buizen.
b. Verwijder de bouten van deze buis.
c. Plaats de beugel op de gewenste hoogte.
d. Plaats de moeren terug en draai ze aan.
e. Herhaal dit bij de andere buis. Beide beugels moeten op exact dezelfde hoogte worden
afgesteld.
f. Plaats de anti-tipwielen terug.
3.
Aanpassen van het anti-tipwiel
Mogelijk moeten de anti-tipwielen hoger of
lager worden afgesteld om te zorgen dat ze de juiste afstand tot de grond hebben (37,5 - 50,0
mm).
a.
Druk de achterste vergrendelingspen in, zodat de vergrendelingspen naar binnen wordt
getrokken.
b.
Plaats het wiel hoger of lager in één van de drie voorgeboorde gaten.
c.
Laat de pen los.
d.
Pas het tweede anti-tip wiel op dezelfde wijze aan. De beide wielen moeten op exact dezelfde
hoogte worden afgesteld.
4.
Omhoog draaien van de anti-tip wielen
Als de rolstoel door een begeleider wordt voortgeduwd, draai dan de anti-tip wielen omhoog
wanneer men over obstakels rijdt of stoepen op rijdt.
a. Druk de achterste vergrendelingspen in.
b. Houd de pen ingedrukt en draai de anti-tip stang omhoog.
c. Laat de pen los.
d. Herhaal dit met de tweede anti-tip stang.
e. Vergeet niet de anti-tip wielen weer naar beneden te
brengen wanneer de manoeuvre is uitgevoerd.
