Monteren/aansluiten van de camera

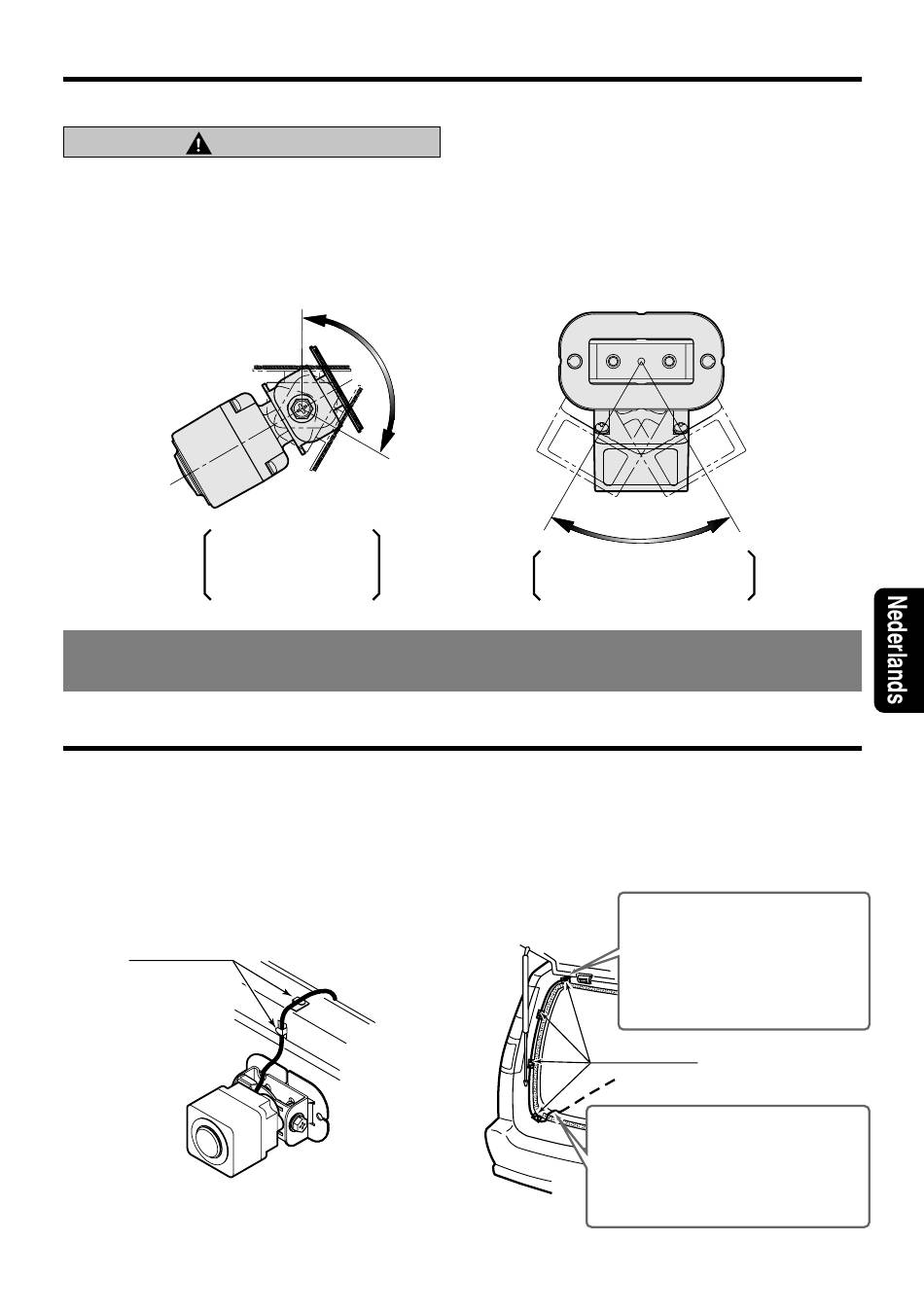

■ Afstellen van de camerahoek (voorbeeld)
LET OP
Wanneer de camerahoek veranderd wordt,
zal het bereik veranderen van het beeld dat
op de monitor wordt weergegeven.
Controleer wat u op de monitor ziet ook
rechtstreeks door zelf te kijken wanneer u
achteruit met het voertuig rijdt.
Stel de hoek van
de beugels A+B af
overeenkomstig de
montagepositie.
6. BEDRADING
Bedrading
1 Laat de camerakabel naar binnen lopen en
dan langs de afdichtstrook van het voertuig.
Gebruik indien nodig de bijgeleverde
kabelhouders om de bedrading op de plaats
vast te maken en te voorkomen dat de
bedrading klemgedrukt wordt in scharnieren
of dempers.
Kabelhouders
Stel de horizontale hoek
af terwijl u naar het beeld
op de monitor kijkt.
2 Gebruik een los verkrijgbare verlengkabel
om de camerakabel onder de voertuigvloer
(vloerbedekking) te laten lopen en op een
Clarion achteruitkijkmonitor of afzonderlijk
voedingskastje (CAA-188) aan te sluiten.
Bevestig de kabel met de
vereiste speling in dit gebied
om te voorkomen dat de kabel
uitgerekt of klemgedrukt wordt
in het scharnier wanneer de
achterklep geopend of gesloten
wordt.
Kabelhouders
Leid de kabel altijd vanaf de
onderkant (vloer) het voertuig
binnen. Wanneer de kabel vanaf de
bovenkant of zijkant van de
achterklep naar binnen wordt geleid,
kan er water naar binnen komen.
41
CC-2011E
