4.1 Controle van de draairichting

(Alleen bij 3-fasen pompen)

De draairichting moet steeds worden gecontroleerd

als de pomp aan een ander net wordt aangesloten.

Controleer de draairichting als volgt:

1. Plaats de pomp zodanig dat de waaier zichtbaar is.

2. Laat de pomp heel even draaien.

3. Controleer of de waaier in dezelfde richting draait

als aangegeven door de pijl op de zuigkorf (vanaf

de bodem gezien met de klok mee). Draait de

waaier in de verkeerde richting, verwissel dan

twee fasen.

Indien de pomp in een pijpleiding is geïnstalleerd,

kan de draairichting als volgt worden gecontroleerd:

1. Start de pomp en controleer de opbrengst of de

persdruk.

2. Stop de pomp en verwissel twee fasen draden.

3. Start de pomp en controleer de opbrengst of de

persdruk.

4. Stop de pomp.

Vergelijk de opbrengst verkregen onder punt 1 en 3.

In de situatie waarin de pomp de grootste opbrengst

of de hogere druk geeft is de draairichting correct.

5. Installatie

Waarschuwing

De pomp dient te worden geïnstalleerd

door speciaal daartoe opgeleide perso-

nen.

Unilift AP35 en AP50: Zorg ervoor dat

niemand met de pompwaaier in aanra-

king kan komen.

5.1 Aansluiting

Wanneer een pomp bestemd is voor permanente

opstelling, is het raadzaam in de persleiding een

schroefkoppeling, een terugslagklep en een afsluiter

te monteren.

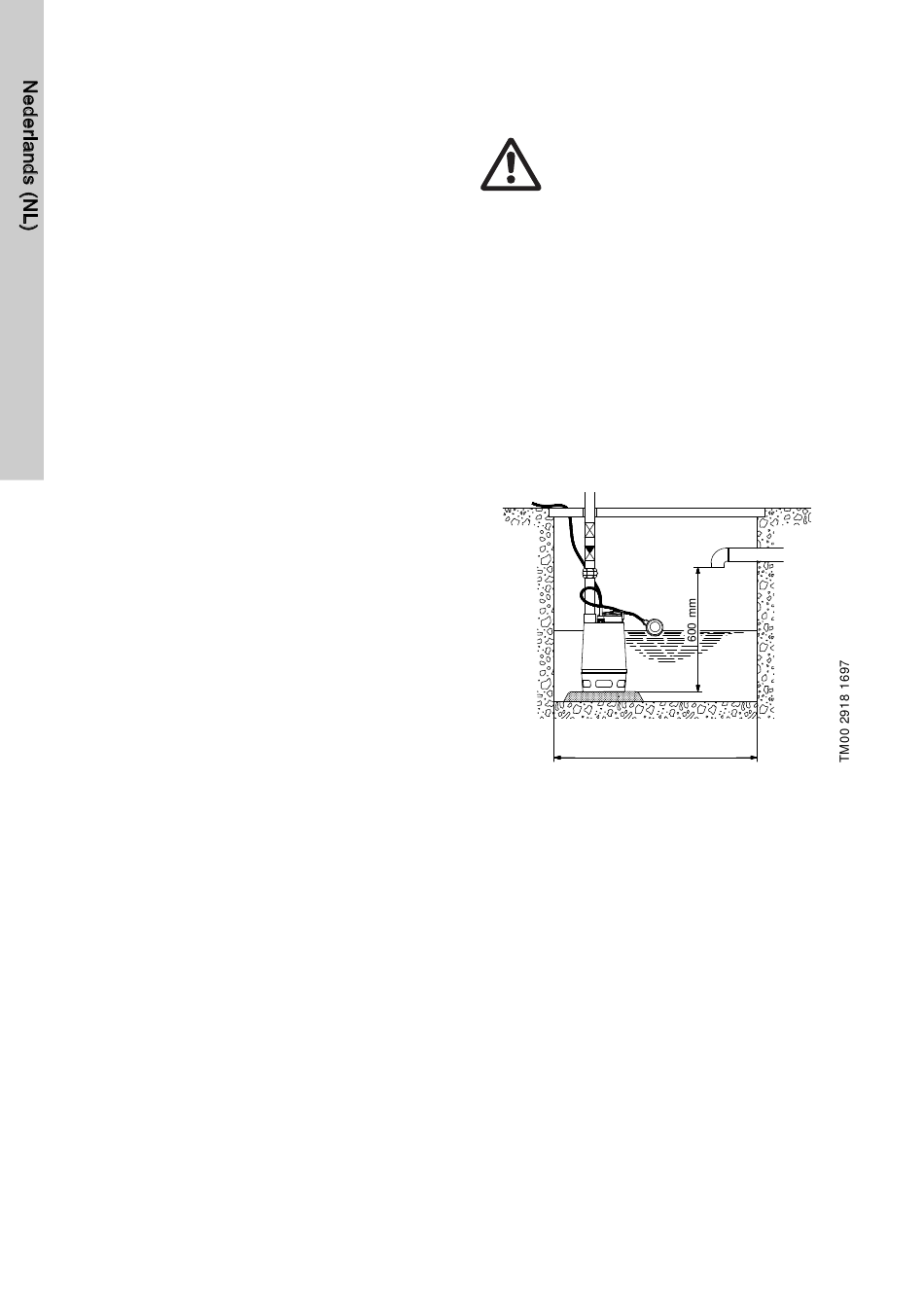

Wanneer de pomp wordt geïnstalleerd in een put met

een vrije kabellengte van minimaal 100 mm

(zie afb. 6), dient de put tenminste de in afbeelding 2

aangegeven afmetingen te hebben.

In dat geval dienen de afmetingen van de put in

overeenstemming te zijn met toeloop- en de pomp-

capaciteit.

‹

550 mm

Afb. 2

‹
