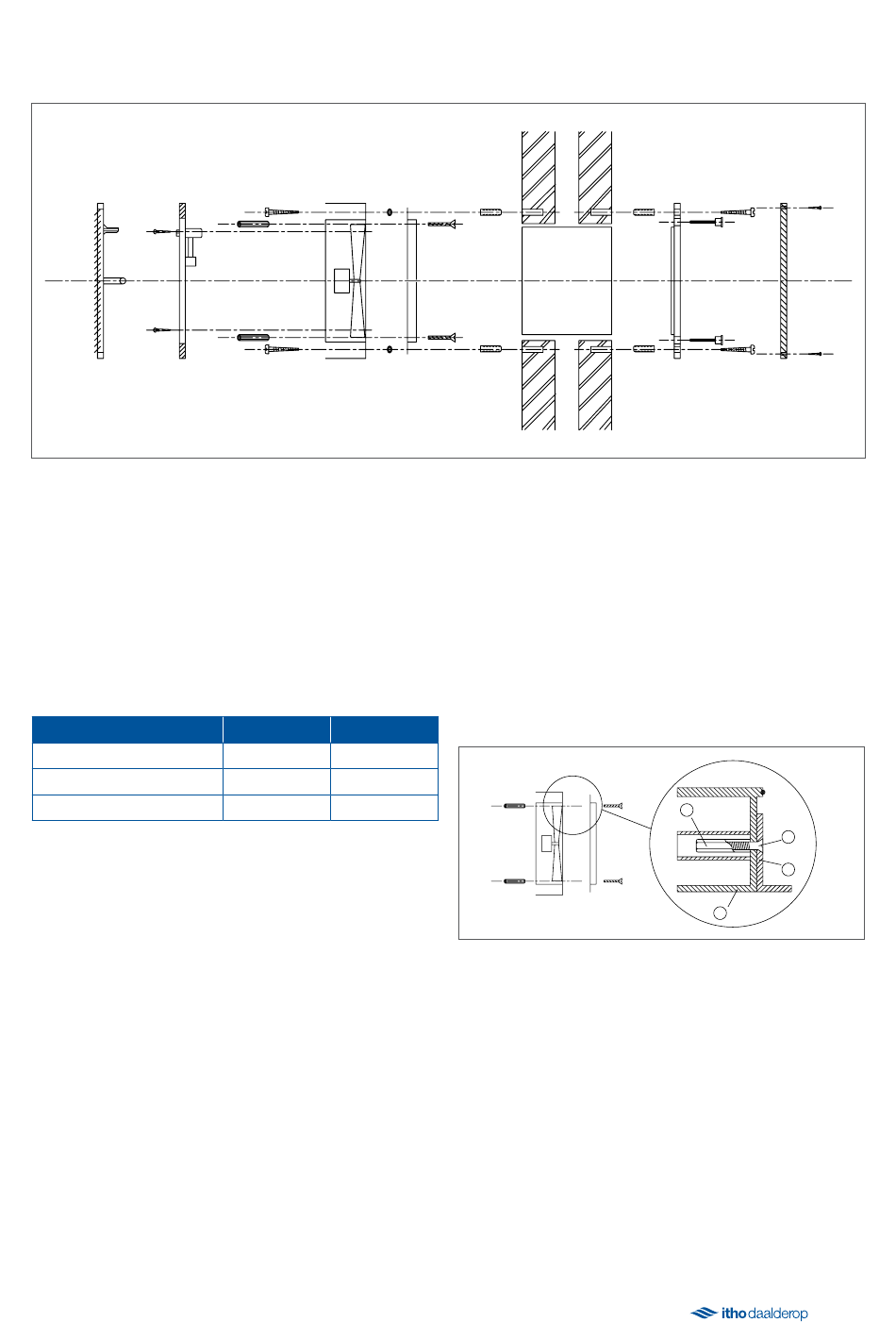

2.3. Muurmontage
A
B
C
A
Binnenrooster
B
Parkers t.b.v. inwendige afdekplaat
C
Inwendige afdekplaat
D
6-kant draadbussen
E
Schroeven t.b.v. muurbevestiging
F
Ventilator
a) Gat voor muurmontage.
Er moet een gat in de muur worden gemaakt waarin de
muurdoorvoerkoker (K) (onderdeel van muurset) geplaatst kan
worden.
Type
RMV15
RMV23
RMV30
De koker moet horizontaal, of iets aflopend, naar buiten in
het gat worden geplaatst. De gaten voor de pluggen binnen (J)
zitten op een andere hartmaat dan de gaten voor de pluggen
buiten (L), zie tekening.
D
E
F
G
G
Dupro-ringen
H
Flens
I
Bouten voorzien van verzonken kop
J
Muurpluggen
K
Muur voorzien van muurdoorvoerkoker
L
Muurpluggen
ø minimaal
ø maximaal
170
180
245
260
300
320
H
I
J
K
b) Montage van flens (uit muurset)
De bijgeleverde flens (H) moet over de waaier van de
ventilator worden geplaatst en m.b.v. de draadbussen
(D) en de bouten met verzonken koppen (I) (RMV 15/23:
4 stuks, RMV 30: 6 stuks) aan de ventilator (F) worden
bevestigd.
D
F
L
M
N
O
M Buitenrooster
N
Draadeinden t.b.v. raammontage
O
Schroeven t.b.v. muurbevestiging
P
Grill t.b.v. buitenrooster
Q
Parkers t.b.v. bevestiging grill
D
H
I
F
P
Q
I
H
|
8
