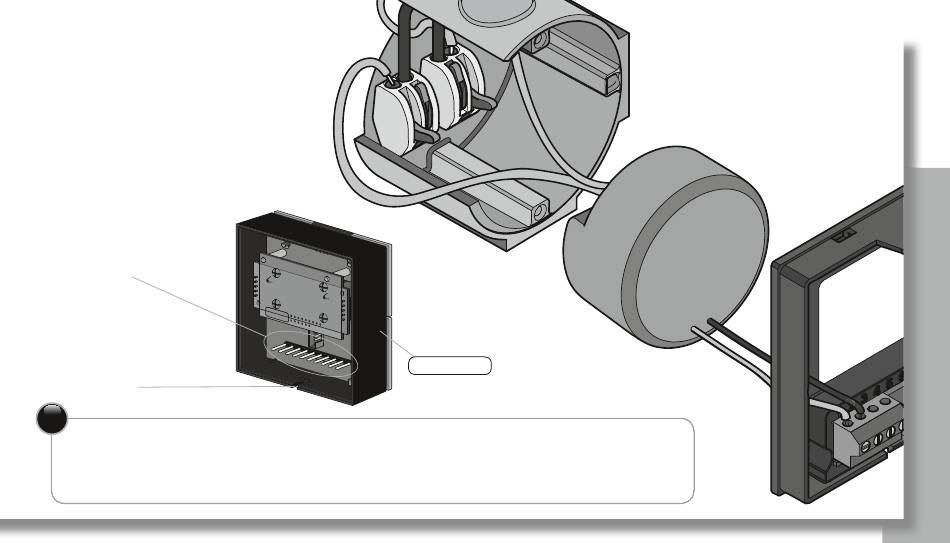

Na de verbinding van de voedings- en
datakabel aan het component mag de
frontcover (samen met het printplaatje) over
de backcover geklikt worden.
De
tien
aansluitpinnen
(op het printplaatje, zie
afbeelding)
schuiven
automatisch
in
de
connectoren. Het zijn die
aansluitpinnen die ervoor
zorgen dat alles verbonden
is.
Om de frontcover opnieuw
van de backcover te halen
is centraal onderaan een
lipje voorzien die ingeduwd
dient te worden.
!
De bekabeling kan getest worden door de Externe IQ unit (Wired) in 'installer mode' te
plaatsen. (Druk de 4 knoppen 5 seconden gelijktijdig in.) 'INST' verschijnt op de displays en de
LED's knipperen op de goed aangesloten componenten. Een onderdeel dat slecht verbonden is,
geeft niks aan en kan zo snel gedetecteerd worden.
Frontcover
17
