Gebruik montagepasta op alle
bouten om te voorkomen dat ze vast
gaan zitten.
6.
Breng het tweede (grotere) deel van de
afdekking (2) van de duploslang met de bouten
aan op het kleinere deel van de afdekking van de
duploslang. Gebruik een aanhaalmoment van 1,5
Nm (zie afbeelding 38 op pagina 5-19).
7.
Duw de twee delen van de afdekking van de
duploslang tegen elkaar (zie afbeelding 39 op
pagina 5-19).
Zorg dat de klikverbindingen (1) aan beide zijden
van de afdekking van de duploslang goed zijn
aangesloten.
8.
Sluit de flexibele delen (2) aan beide zijden van
de afdekking van de duploslang aan (zie
afbeelding 39 op pagina 5-19).
9.
Koppel de melkslang (3) aan het koppelstuk (1)
van de voorgevormde melkslang (zie afbeelding
33 op pagina 5-17).
Zet de klemmen vast met het speciale
gereedschap.
10.
Koppel de vacuümleiding (3) aan het koppelstuk
(2) van de 4effect-pulsatieslang.
11.
Houd de tepelbeker met een vinger in de voering vast, en zorg ervoor dat de tepelbeker niet
verdraait.
Verdraai, indien nodig, de duploslangen bij de aansluiting met de melkverzamelbeker om de
tepelbeker uit te lijnen.
12.
Breng de scheider van de duploslang (1) aan op het moederschip en schuif deze weg van de
tepelbekers om deze in de vergrendelstand te zetten (zie afbeelding 31 op pagina 5-16).
13.
Monteer de borgstrip (3) met de twee bouten (2).
Bekerkoorden bevestigd op de E-Link
Selecteer op de E-Link:
1.
Tabblad Test.
2.
Selecteer Testmenu.
Onderhoud

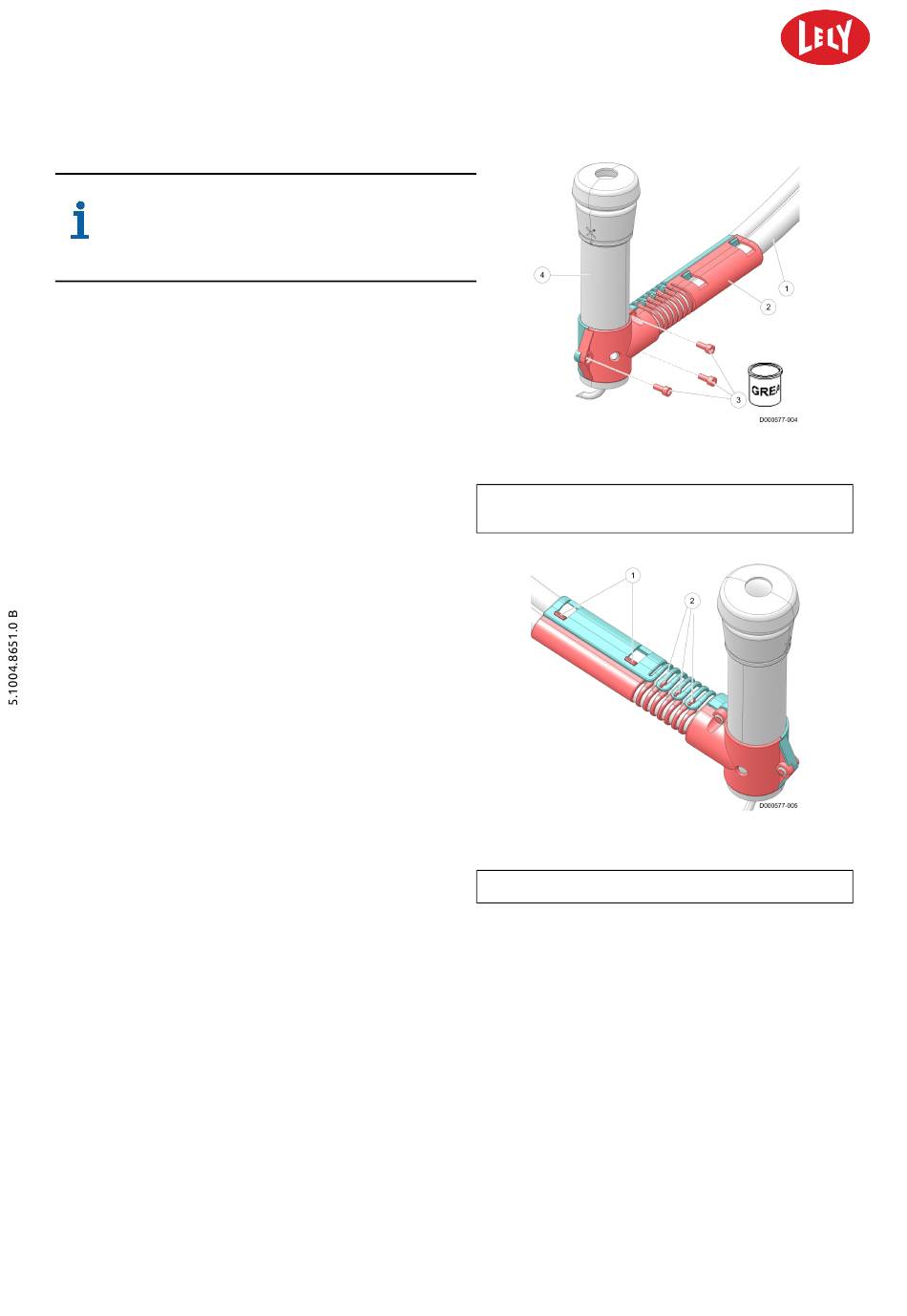

Afbeelding 38. Het tweede deel van de afdekking
van de duploslang aanbrengen
LEGENDA: 1. Duploslang - 2. Deel van afdekking van
duploslang - 3. Bouten (2x)
Afbeelding 39. De afdekking van de duploslang
aanbrengen
LEGENDA: 1. Klikverbindingen - 2. Klikverbindingen
