Installeren
3.2.3 Klemposities, F8-F14 – 12-puls
De 12-puls F-behuizing is beschikbaar in zeven maten: F8,
F9, F10, F11, F12, F13 en F14. De F8, F10, F12 en F14
bestaan uit een omvormerkast rechts en een gelijkricht-
3
3

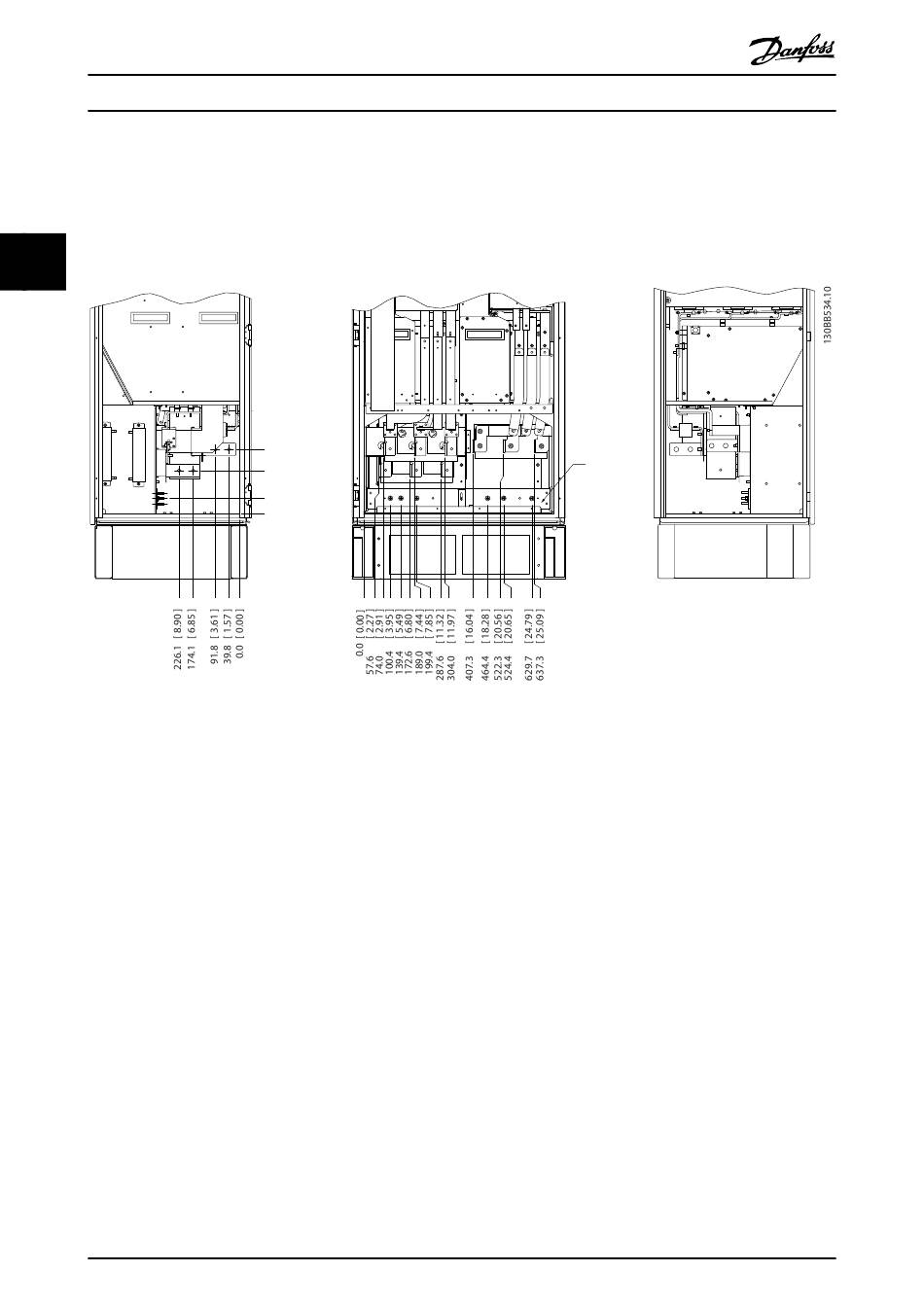

Klemposities – omvormer en gelijkrichter – framegrootte F8 en F9
Afbeelding 3.11 Klemposities – omvormer- en gelijkrichterkast – F8 en F9 (vooraanzicht, zijaanzicht links en rechts). De doorvoerplaat
bevindt zich op 42 mm onder niveau '.0'.
1)
Aardingsstrip
16
VLT
®
AutomationDrive FC 300 12-Pulse
Bedieningshandleiding High Power
239.6 [ 9.43 ]
R2/L12
91-1
S2/L22
92-1
T2/L32
160.0 [ 6.30 ]
91
S1/L21
R1/L11
92
T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
®
MG34Q210 – VLT
is een gedeponeerd handelsmerk van Danfoss
erkast links. Bij F9, F11 en F13 bevindt zich links van de
gelijkrichterkast een extra optiekast. De F9 is een F8 met
een extra optiekast. De F11 is een F10 met een extra
optiekast. De F13 is een F12 met een extra optiekast.
U/T1 96
V/T2 97
W/T3 98
93-1
1
