Aansluitingen
Hoofdtelefoon/uitgangsaansluiting
(PHONES/OUTPUT)
Vergeet niet eerst het volume van het keyboard en andere aangeslo-
ten apparatuur zacht te zetten alvorens de hoofdtelefoon of andere
uitwendige apparatuur aan te sluiten. Nadat u klaar bent met het
maken van de aansluitingen kunt u dan het volume op het gewenste
niveau instellen.

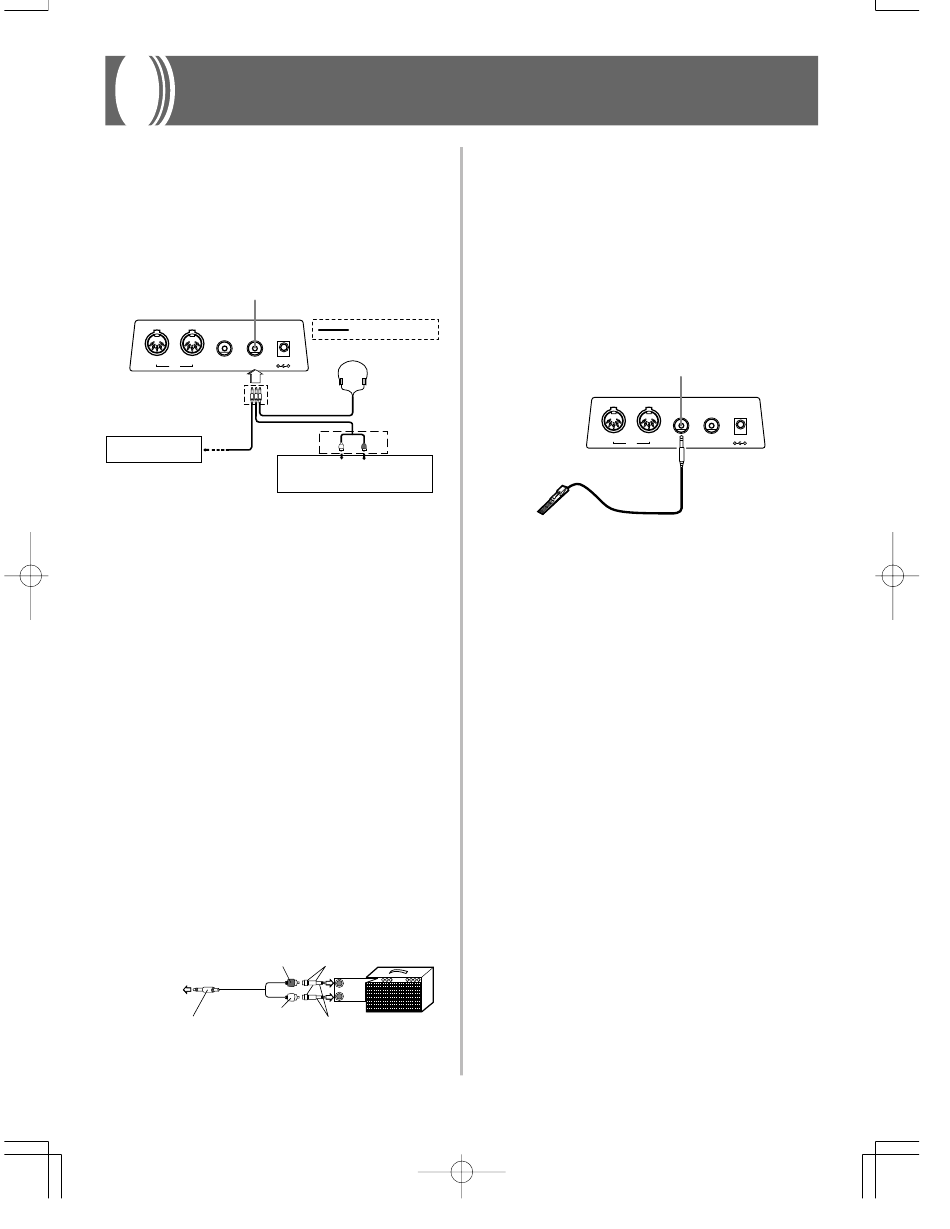

[Achterpaneel]
PHONES/OUTPUT aansluiting
OUT
IN
ASSIGNABLE
PHONES/
DC 9V
MIDI
JACK
OUTPUT
Stereo standaard
stekker
3
Keyboardversterker,
gitaarversterker,enz.
2
aansluiting van de geluidsversterker
Aansluiten van een hoofdtelefoon (Afbeelding 1 1 1 1 1 )
Bij aansluiten van de hoofdtelefoon wordt tegelijkertijd het geluid
van de ingebouwde luidsprekers afgesneden, zodat u 's nachts kunt
spelen zonder de buren wakker te houden.
Geluidsapparatuur (Afbeelding 2 2 2 2 2 )
Sluit het keyboard aan op geluidsapparatuur m.b.v. een los verkrijg-
baar aansluitsnoer met een standaardstekker aan de ene kant en twee
pinstekkers aan het andere uiteinde, Merk op dat de op het keyboard
aangesloten standaardstekker een stereostekker dient te zijn anders
kunt u slechts via een van de twee stereo kanalen geluid verkrijgen.
Bij deze opstelling zet u de ingangskeuzeschakelaar van de aangeslo-
ten geluidsapparatuur gewoonlijk in de daarvoor bedoelde stand (nor-
maliter aangeduid als AUX IN of iets in die geest) die dus overeen-
komt met waar het snoer van het keyboard op aangesloten is. Zie de
gebruiksaanwijzing van de geluidsapparatuur voor volledige details.
Versterker voor muziekinstrumenten (Afbeelding 3 3 3 3 3 )
Sluit het keyboard m.b.v. een los verkrijgbaar aansluitsnoer aan op
de versterker voor muziekinstrumenten.
❚ OPMERKING ❚
Gebruik een aansluitsnoer met een stereo standaardstekker aan het uit-
einde dat u op het keyboard aansluit en een stekker, die voorziet in een
dubbele signaalingang (links en rechts), op de versterker waarop u de
aansluiting tot stand brengt. Bij gebruik van een verkeerde stekker aan
een van beide uiteinden kan het stereo-effect verloren gaan.
Bij aansluiting op een versterker voor muziekinstrumenten kunt u
het volume van het keyboard relatief laag zetten en veranderingen in
het volume maken met de bedieningsorganen van de versterker.
Aansluitvoorbeeld
Pinstekker (rood)
Naar de
PHONES/OUTPUT
aansluiting
Pinstekker (wit)
Standaard
stereostekker
702A-F-055A
Audio aansluitingen
1
Wit
Rood
Pinstekker
LINKS
RECHTS
AUX IN of overeenkomstige
Pinstekker
INPUT 1
INPUT 2
Keyboard- of
Standaardstekker
gitaarversterker
Aansluiten op een computer of andere
apparatuur
U kunt het keyboard tevens op een computer of sequencer aanslui-
ten. Zie "MIDI" op pagina D-36 voor details.
Toewijsbare aansluiting
U kunt een los verkrijgbaar aanhoudpedaal (model SP-2 of SP-10)
aansluiten op de toewijsbare aansluiting om de onderstaande moge-
lijkheden te benutten.
Zie "ASSIGNABLE JACK" op pagina D-39 voor details aangaande
de pedaalfunctie.
Toewijsbare aansluiting
OUT
IN
MIDI
SP-10
Aanhoudpedaal
• Bij pianotonen zal het geluid aangehouden worden als het pedaal
wordt ingetrapt, net zoals bij het demppedaal van een piano.
• Bij orgeltonen wordt het geluid doorlopend aangehouden totdat
het pedaal wordt losgelaten.
Sostenutopedaal
• Zoals bij het aanhoudpedaal hierboven zal het geluid aangehou-
den worden bij intrappen van het sostenutopedaal.
• Het verschil tussen een aahoudpedaal en een sostenutopedaal is
de timing. Bij een sostenutopedaal slaat u eerst de klaviertoetsen
aan en trapt u vervolgens op het pedaal voordat u de toetsen los-
laat. Dan worden alleen die klanken aangehouden die op het mo-
ment van intrappen van het pedaal nog te horen zijn.
Zacht pedaal
Bij intrappen van het pedaal wordt de weergegeven noten verzacht.
Ritme start/stoppedaal
In dit geval vervult het pedaal dezelfde functies als de START/STOP
toets.
Accessoires en opties
Gebruik enkel de accesoires en opties die genoemd worden voor dit
keyboard. Bij gebruik van niet-erkende items bestaat er gevaar op
brand, electrische schok en persoonlijk letsel.
ASSIGNABLE
PHONES/
DC 9V
JACK
OUTPUT
D-11
