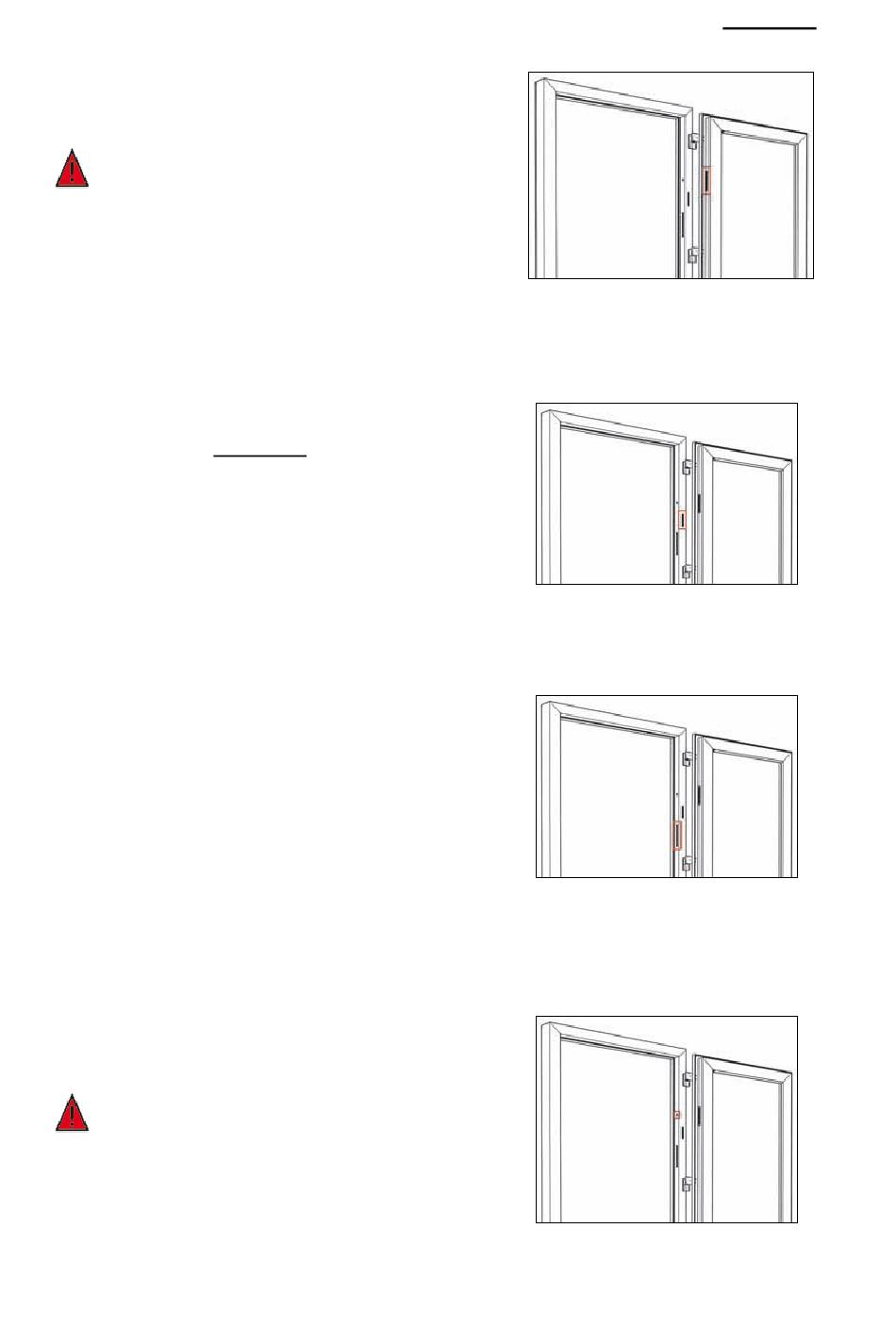

4.1.3 Freespositie van contacteenheid stroom- en dataverkeer — Deurdeel
Frezing volgens aparte inbouwtekening
aan de scharnierzijde van de deur.
LET OP! De stroom- en dataoverbrenging
"kozijndeel" dient exact horizontaal met het
"deurdeel" gepositioneerd te worden, zie punt 4.1.6.
4.1.4 Freespositie voor de behuizing van de besturingsunit in het kozijn
Frezing volgens aparte inbouwtekening aan de
scharnierzijde op de binnenzijde van het kozijn.
4.1.5 Freespositie van de elektronisch geregelde trafo in het kozijn
Frezing volgens aparte inbouwtekening in de
sponning aan de scharnierzijde van het kozijn.
4.1.6 Boring voor de kabel van de stroom- en datacontact — Kozijndeel
Boring volgens aparte inbouwtekening in het
kozijnprofiel op gelijke hoogte met het deurdeel.
LET OP! De stroom- en dataoverbrenging
"kozijndeel" dient exact horizontaal met het
"deurdeel" gepositioneerd te worden, zie punt 4.1.3.
