INSTALLATIE
4.1

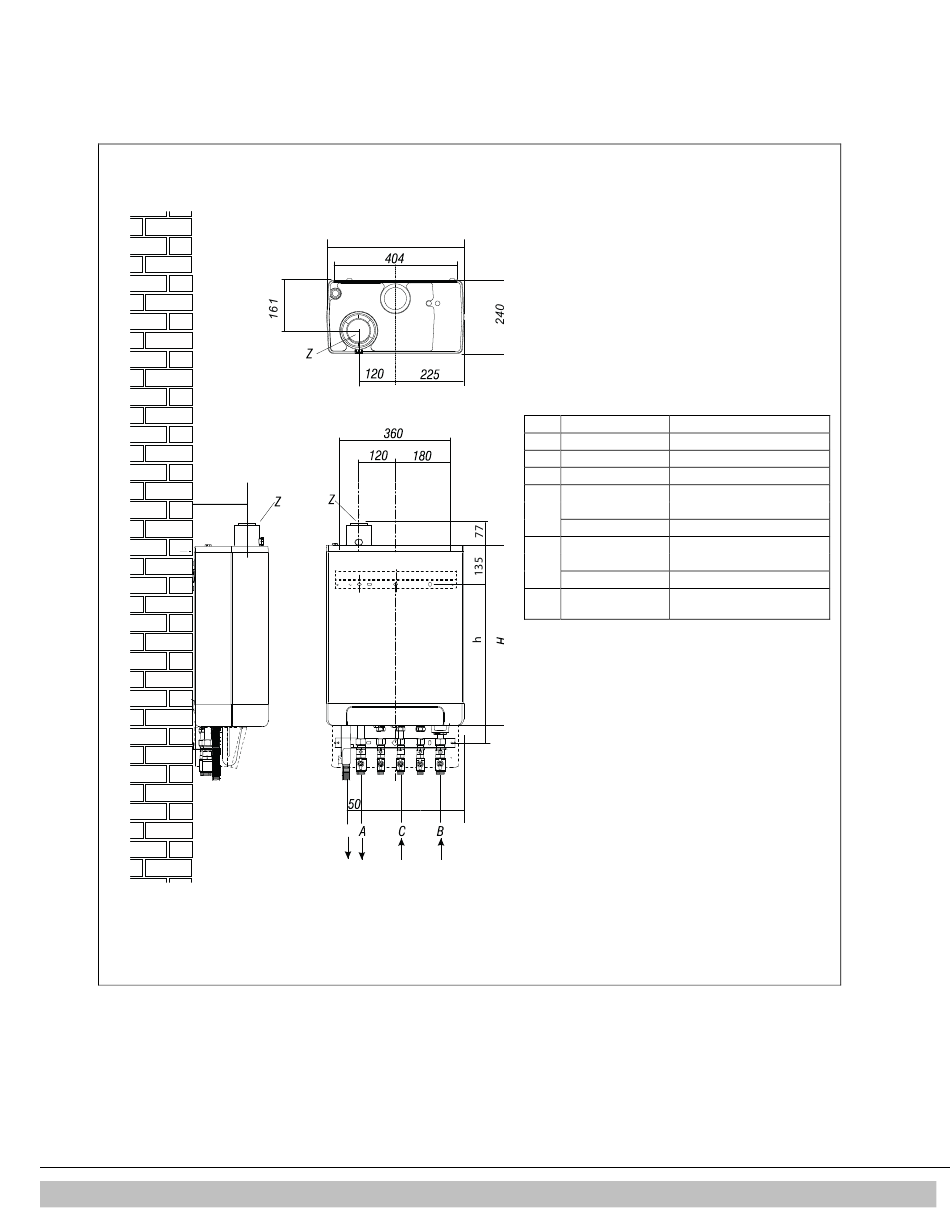

Inbouwmaten
Toestel met leidingen naar onderen aangesloten:
161
ROTEX Heating Systems GmbH
450
130
130
77
D
020601005
Toestel + montagebeugel
A =
Aanvoer CV
G ¾" (ext)
B =
Retour CV
G ¾" (ext)
C =
Gas
G ½" (int)
D =
Condensafvoer
Ø dn25 (flexibel)
h =
517mm
RHOB12AAV1 &
RHOB18AAV1
637mm
RHOB42AAV1
H =
590mm
RHOB12AAV1 &
RHOB18AAV1
710mm
RHOB42AAV1
Z =
Rookgasafvoer/lucht
Ø60/100 (concentrisch)
toevoer
