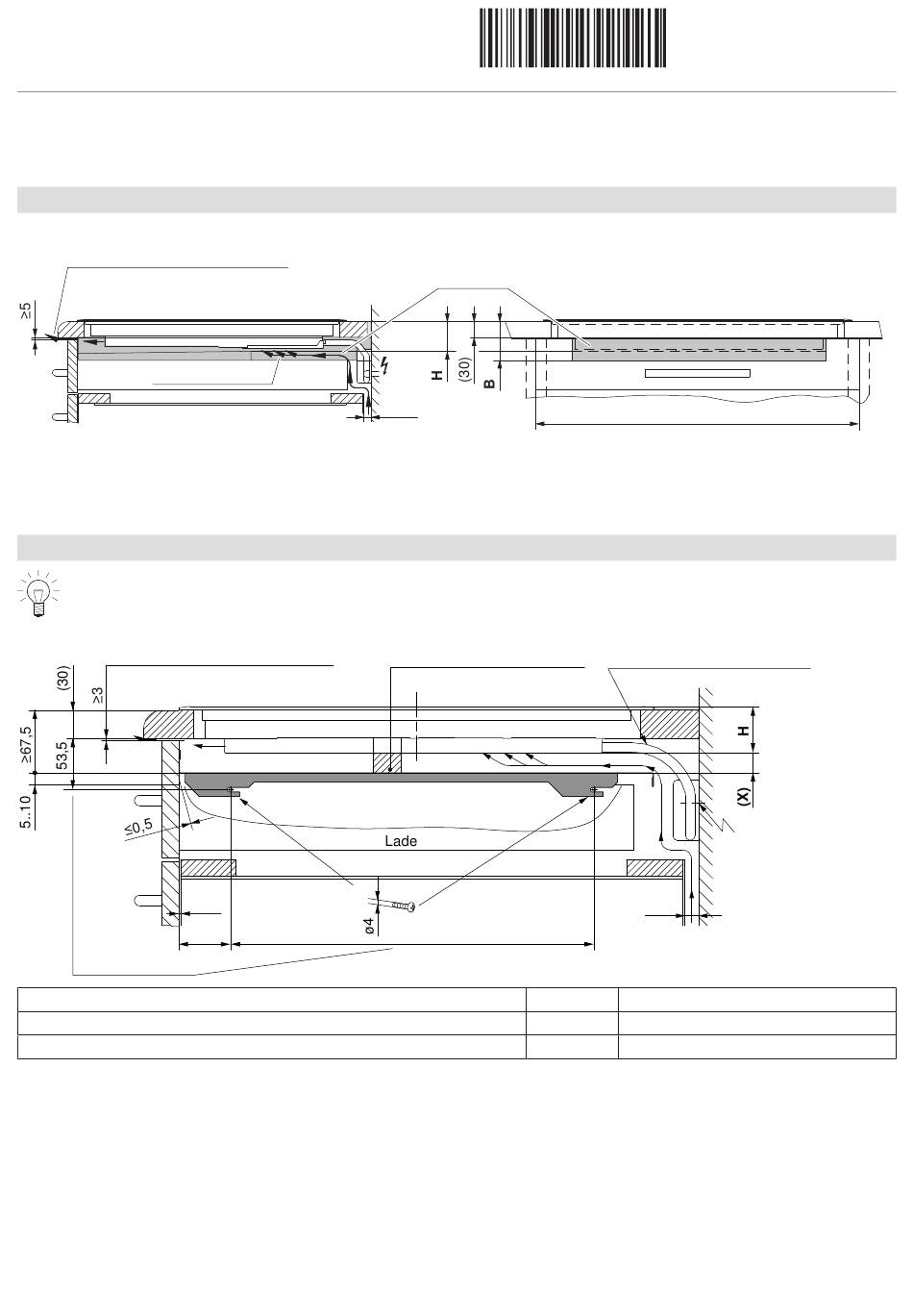

Installatiehandleiding
Inductiekookveld
GK56TIMS | GK57TIMS
2.
Uitsnede en toestel voorbereiden volgens de aanwijzingen in de bijgevoegde kithandleiding.
3.
Het toestel zorgvuldig inkitten en de siliconenvoegen minimaal 24 uur laten drogen.
4.
Het toestel eventueel vóór het plaatsen op de netstroom aansluiten.
Ondergebouwde lade of meubel met betrekking tot de toevoer van koellucht
Om een goede ventilatie te garanderen, moet onder het toestel een ruimte met een hoogte van ≥ 10 mm aanwezig zijn.
≥25 cm²
Luchtspleet over de gehele
breedte van het meubelelement
Lade
Midden ventilator
A
Vereiste ruimte onder het werkblad voor het toestel.
B
Vereiste ruimte onder het werkblad voor de ventilatie van het toestel.
H
Maat van de bovenzijde van het werkblad tot de onderzijde van het kookveld (ventilatie-opening)
Inbouw ventilatiebeschermingsplaat bij ventilatiespleet van 3 mm aan voorzijde
Voor een toereikende ventilatie van het kookveld is een ventilatiebeschermingsplaat nodig.
De afstand tussen de onderzijde van het apparaat en de ventilatiebeschermingsplaat moet ≥ 10 mm zijn.
Luchtspleet over gehele
breedte meubelelement ≥17 cm²
Volgens sjabloon
Type
GK56TIMSC/O, GK57TIMSZ/O, GK56TIMSZ/O
GK56TIMSZ/O, GK57TIMSZ/O
H
Maat van de bovenzijde van het werkblad tot de onderzijde van het kookveld (ventilatie-opening).
2,5
56
1033954-R03
A
≥15
Afdichting goed sluitend
over breedte meubelelement
Ventilator
393
5
600/550
900/825
Let op: Aansluitkabel mag
beschermplaat niet aanraken!
≥15
X
Opmerking
12 mm
Opliggende inbouw
10 mm
Vlakke inbouw
1033954-R03
11-1-2018
