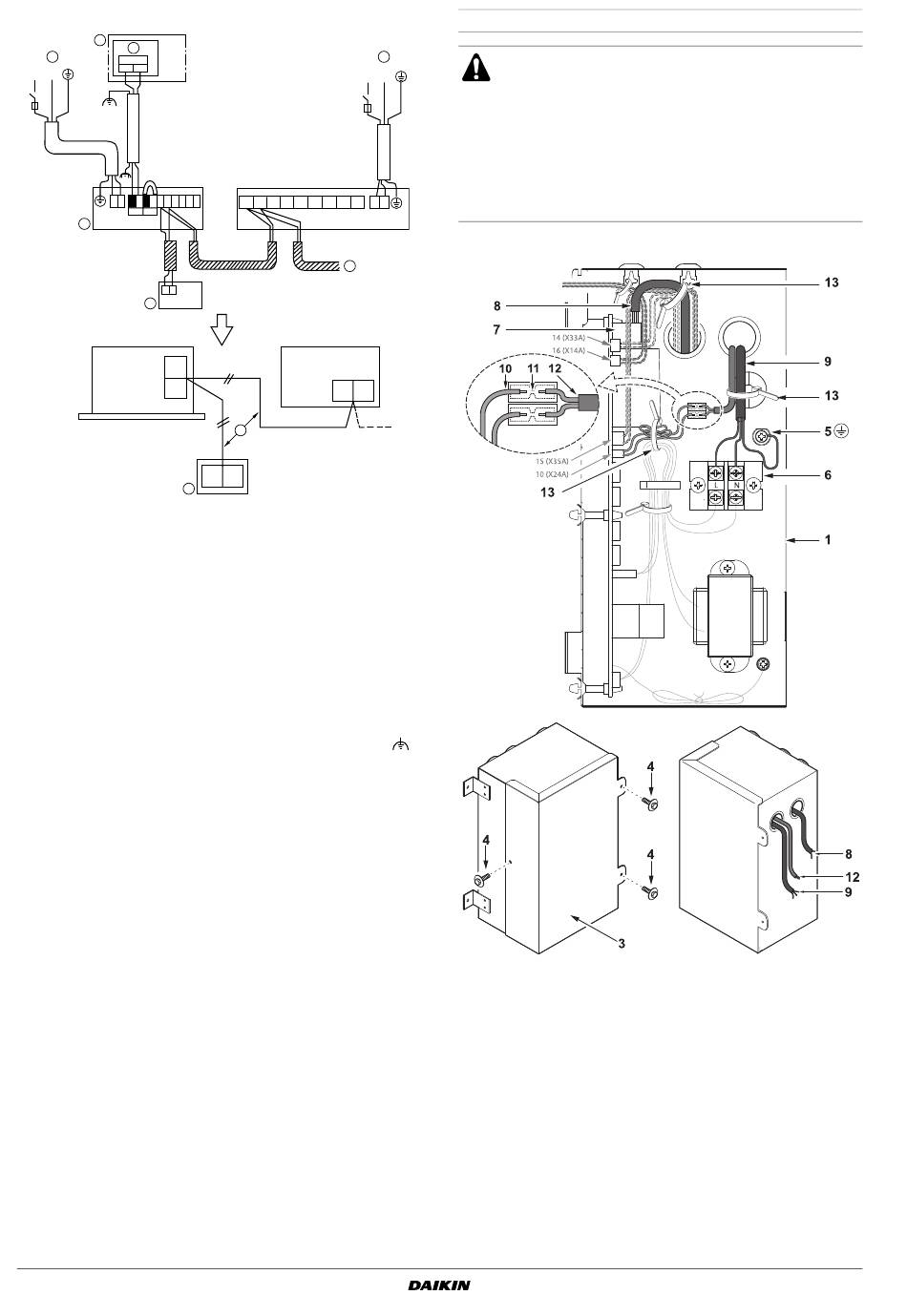

Voorbeeld van bedrading
1
2
4
Out
1
2
L N
VRV
L N
1
2
1
2
P1 P2 F1 F1 T1 T1
3
5
P1
P2
VRV
7
1
Buitenunit/BS unit
2
Schakelkast
3
Binnenunit
4
Elektrische voeding 220-240 V~50 Hz
5
Afstandbediening (VRV)
6
Transmissiebedrading
7
Afstandbediening (HRV)
Alle
transmissiebedrading,
afstandsbediening, is gepolariseerd en moet overeenkomen met
de symbolen op de aansluitingen.
Gebruik afgeschermde kabel voor de transmissiebedrading.
Aard de afscherming van de afgeschermde kabel aan "
met de aardingsschroef en het bol borgschijfje.
Installatiehandleiding
8
L N
HRV
P2 P1
F1 F2
JC
J1
J2 J3
L N
6
P1
P2
HRV
6
P1
P2
behalve
die
voor
De schakelkast openen
4
VOORZICHTIG
Schakel de hoofdunit en andere daarmee gekoppelde
units uit met de hoofdschakelaars voordat u het deksel van
de schakelkast opent.
Draai de borgschroef los en maak het deksel van de
schakelkast open.
Zet de bedieningsdraden van de voeding goed vast
met de klem, zoals is weergegeven in volgende
afbeeldingen.
VAM350F, VAM500F, VAM650F
de
",
HRV ("Heat Reclaim Ventilation" of Hergebruik van warmte)
4P415947-1 – 2015.08
VAM350~2000FC
Warmtewisselaar
