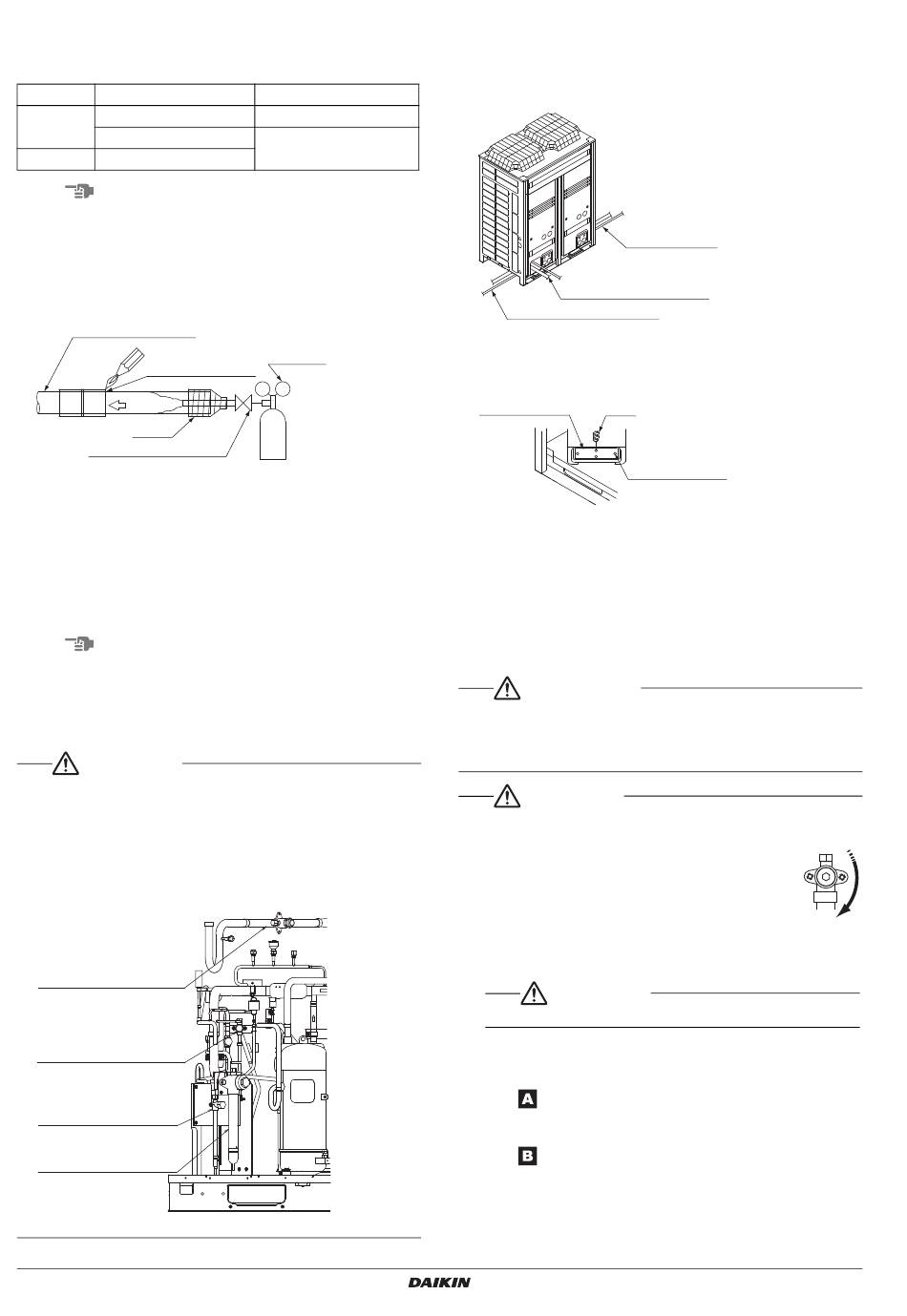

6-2 Bescherming tegen verontreiniging tijdens het
installeren van leidingen
Bescherm de leidingen om het binnendringen van vocht, stof en vuil,
enz. in de leidingen te voorkomen.
Plaats
Installatieperiode
Meer dan een maand
Buiten
Minder dan een maand
Binnen
Ongeacht de periode
Let op
Wees speciaal voorzichtig om te voorkomen dat vuil of stof
binnendringt bij het duwen van leidingen door gaten in muren en bij
het naar buiten duwen van leidinguiteinden.
6-3 Aansluiten van leidingen
• Zorg ervoor bij het solderen stikstofpermutatie of stikstofinblazing
uit te voeren.
Koelmiddel leidingen
Plaats van de
soldeerverbinding
Stikstof
Tape
Handbedieningsventiel
Solderen zonder het uitvoeren van stikstofpermutatie of
stikstofinblazing in de leidingen veroorzaakt grote hoeveelheden
oxidatiefilm in de leidingen dat afsluiters en compressoren in het
koelsysteem nadelig beïnvloedt en normaal functioneren
verhindert.
• De drukregelaar voor de stikstof die tijdens het solderen ontsnapt,
moet op 0,02 MPa worden ingesteld (ongeveer 0,2 kg/cm
druk is zodanig dat u de stikstof licht tegen uw wang voelt blazen).
Let op
Gebruik geen anti-oxidanten bij het solderen van leidingkoppelingen.
Door resten kunnen leidingen verstopt raken en kan uitrusting stuk
gaan.
6-4 De koelmiddelleidingen aansluiten
VOORZICHTIG
• In aanvulling op de gas- en vloeistofafsluiters is dit apparaat
voorzien van een onderhoudsafsluiter (zie de onderstaande
afbeelding).
• Bedien de onderhoudsafsluiter* niet.
(De fabrieksinstelling voor de onderhoudsafsluiter is "open".
Tijdens gebruik moet deze afsluiter altijd in de geopende stand
staan. Wanneer u de unit gebruikt met de afsluiter in de gesloten
stand, kan de compressor defect raken.)
* Onderhoudsafsluiter
(Niet bedienen)
* Onderhoudsafsluiter
(Niet bedienen)
Afsluiter vloeistofzijde
(voorzien van
onderhoudsaansluiting)
Afsluiter gaszijde
(voorzien van
onderhoudsaansluiting)
Installatiehandleiding
9
Beschermingsmethode
De leiding dichtknijpen
De leiding dichtknijpen of
met kleefband afdichten
Druk-
reduceer-
ventiel
Stikstof
2
: deze
1.
Richting voor het naar buiten brengen van de leidingen
De lokale leidingen tussen de units kunnen aan de voorzijde of aan
de zijkanten aangesloten worden (via de bodem naar buiten geleid
worden), zoals getoond in onderstaande afbeelding.
Bij het naar buiten leiden via de bodem, de uitdrukopening
in het bodemframe gebruiken.
Aansluiting via
rechterzijde
Aansluiting via voorzijde
Aansluiting via linkerzijde
Voorzorgsmaatregelen bij het uitboren van uitdrukopeningen
• Open een uitdrukopening in het basisframe door de 4 holten er om
heen met een 6 mm boor uit te boren.
Uitdrukopening
Boor
• Zorg dat u de behuizing niet beschadigt.
• Na het uitkloppen van de openingen wordt het aanbevolen ruwe
gedeelten bij te werken en deze te verven met reparatieverf
om roestvorming te voorkomen.
• Bij het leiden van elektrische bedrading door de uitdrukopeningen,
de bedrading met een pijp of moffen beschermen om beschadiging
van de bedrading te voorkomen.
2.
Verwijderen van dichtgeklemde leidingen
WAARSCHUWING
Verwijder de afgeklemde leiding nooit door te solderen.
Het niet naleven van de instructies in de onderstaande procedure kan
leiden tot materiële schade of persoonlijk letsel. Dit kan afhankelijk
van de omstandigheden zeer ernstig zijn.
VOORZICHTIG
Pas de volgende procedure toe voor het verwijderen
van de afgeklemde leidingen:
1
Verwijder het klepdeksel en zorg dat de afsluiters
helemaal dicht zijn.
2
Sluit een vulslang aan op de servicepoorten van alle afsluiters.
3
Win gas en olie terug uit de afgeklemde leidingen met een
terugwin-unit.
VOORZICHTIG
Laat de gassen niet vrij in de atmosfeer.
4
Als alle gas en olie is teruggewonnen uit de afgeklemde leidingen,
koppel dan de vulslang af en sluit de servicepoorten.
5
Als het onderste deel van de afgeklemde leiding eruit ziet als
detail
in de volgende afbeelding, volg dan de instructies
op in de procedurestappen 7+8.
Als het onderste deel van de afgeklemde leiding eruit ziet als
detail
in de volgende afbeelding, volg dan de instructies
op in de procedurestappen 6+7+8.
Holle gedeelte
(4 punten)
LREQ15+20B7Y1R
Condensatie-unit met luchtgekoelde koeling
4P360438-1B – 2014.01
